48
HCD-EX5

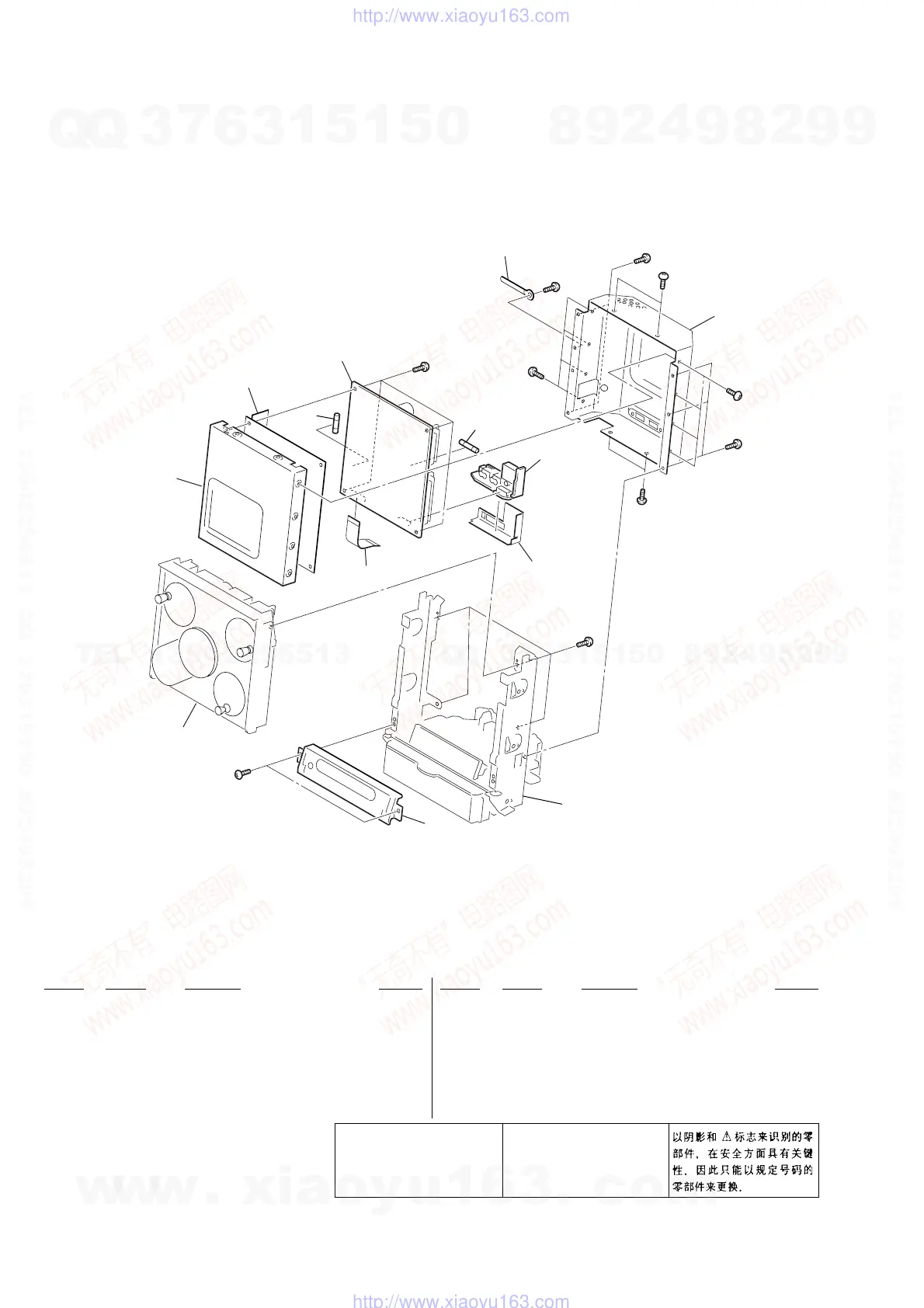

7-2. Chassis Section-1
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
F1
F801
#1
#1
#1
#1
#1
#1
#1
#1
#1#1
51
52
53
54
55
not
supplied
not
supplied
not
supplied
CD mechanism section
(CDM71C-31BD63A)
not
supplie
chassis section-2
51 X-4954-720-1 PANEL ASSY, FRONT
52 1-773-001-11 WIRE (FLAT TYPE) (15 CORE)
53 A-4676-617-A POWER BOARD, COMPLETE (US,CND)
53 A-4676-644-A POWER BOARD, COMPLETE (AEP,UK)
53 A-4676-650-A POWER BOARD, COMPLETE
(AUS,SP,MX,HK,TW,KR)
54 1-684-940-11 SPK BOARD
* 55 3-703-150-11 CLAMP
0 F1 1-533-451-11 FUSE, GLASS TUBE (DIA. 5) 3.15A/125V(US,CND)
0 F1 1-533-470-11
FUSE, GLASS TUBE (DIA. 5) 3.15A/250V(TIME-LAG)
(AEP,UK,AUS,SP,MX,HK,TW,KR)
0 F801 1-533-453-11 FUSE, GLASS TUBE (DIA. 5) 5A/125V
#1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 N-S
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
