Sony HCD-MG110 - Base Unit Section (BU-K1 BD44 A)

58
HCD-MG110/MG310AV

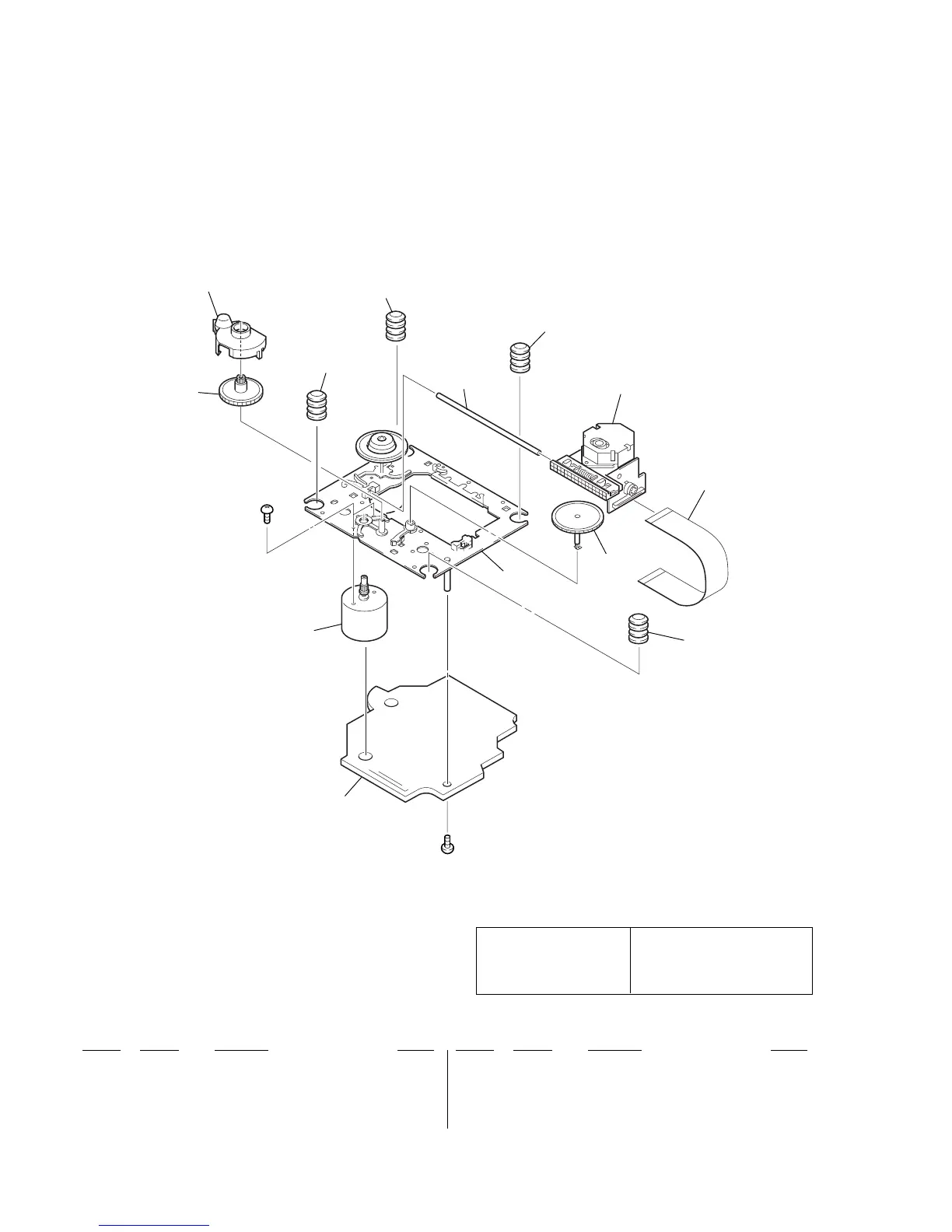

8-5. BASE UNIT SECTION
(BU-K1BD44A)
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
551 A-4725-696-A CD BOARD, COMPLETE
552 2-627-003-02 GEAR (B) (RP)
553 4-992-054-11 RUBBER, VIBRATION PROOF
554 2-626-908-01 SHAFT, SLED
0 555 A-3328-818-A BASE ASSY (KSM-213BFN), OP
556 1-757-055-11 WIRE, PARALLEL (FFC) (16 CORE)
557 2-626-907-01 GEAR (A) (S)
M101 X-2646-110-1 T.T CHASSIS ASSY (MG) (F) (SPINDLE)
M102 X-2625-769-1 MOTOR GEAR ASSY (MB) (RP) (SLED)
553
553
553
553
552
551
M102
#8
#9
M101
not supplied
554
557
556
555
