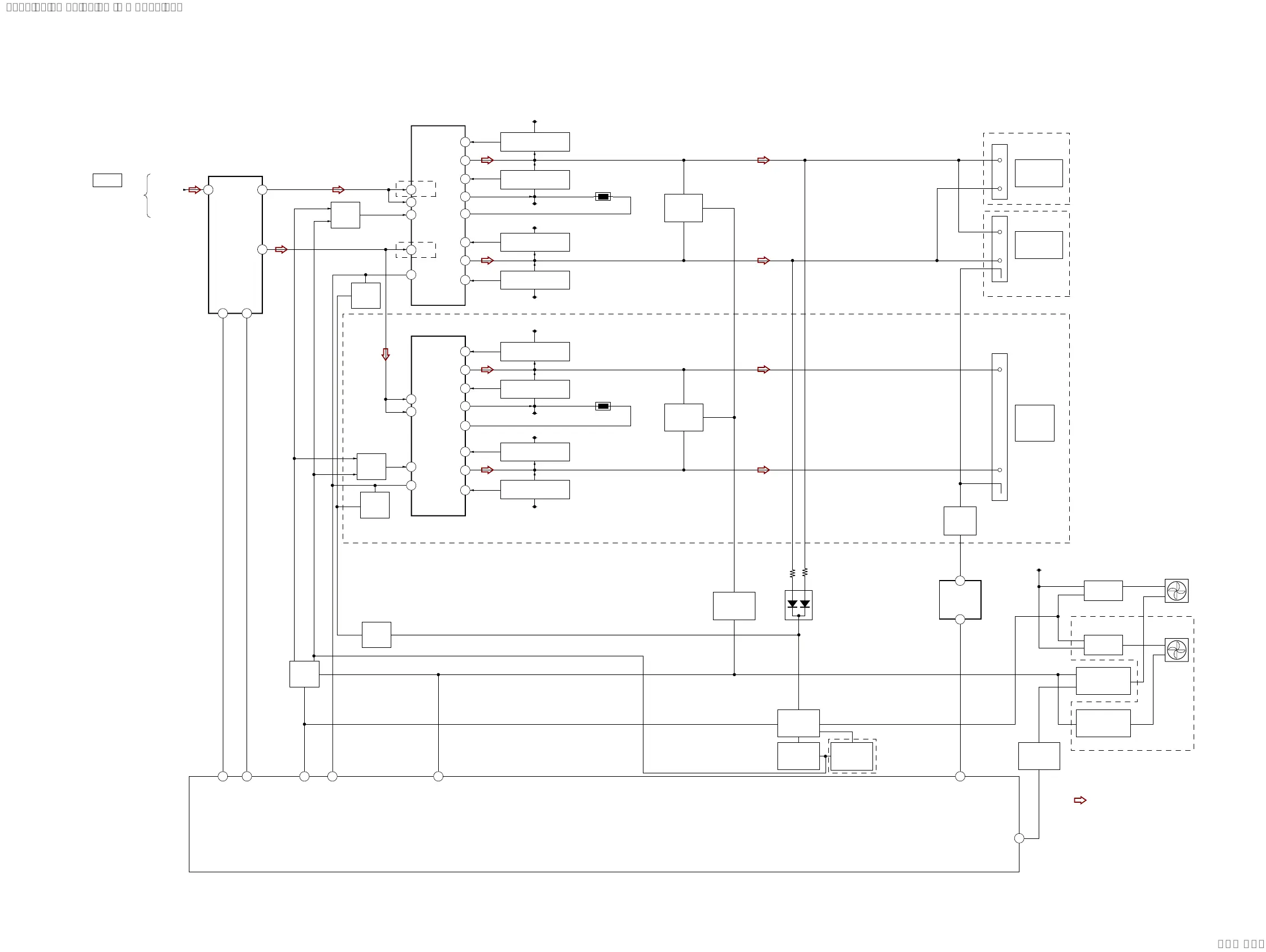

6-3. BLOCK DIAGRAM - AMP Section -
LEFT SPEAKER
IMPEDANCE
USE 
SPEAKERS
IMPEDANCE
USE 
RIGHT
SPEAKER
IMPEDANCE
USE 
>002B
MAIN SECTION
(Page 34)
DC DETECT
SWITCH
Q1009
EVOL-DATA/TOUCH_INT2
EVOL-CLK/DAMP-MUTE
AMP_CLK/SD_PCON
/AMP-RESET
HCDSHAKEX70
IN-1
9
OP AMP
IC1009
FRONT-L
26
VOUTL1
7
VINL1
18
DA
19
CL
VOUTR1
25
5756
66
78
53
1
POWER AMP
IC1008
8
2
11
32
IN+1
IN-2
CSD
CLK
96
RESET
SWITCH
Q1002
CLK
SWITCH
Q1027
POWER AMP
IC1010
15
HO1
17
CSL1
18
LO1
20
COM
23
OTP
28
HO2
26
CSL2
25
LO2
+63V
TH1002
-63V
FR/FL+
DIGITAL AUDIO MOSFET
Q1000
DIGITAL AUDIO MOSFET
Q1001
+63V
FL/FL-
DIGITAL AUDIO MOSFET
Q1004
DIGITAL AUDIO MOSFET
Q1005
-63V
FR+
+63V
TH1001
DIGITAL AUDIO MOSFET
Q1006
DIGITAL AUDIO MOSFET
Q1007
FR/FL+
FL/FL-
DC DETECT
SWITCH
Q1003
SHAKE10/SHAKE30/HCDSHAKEX10/
HCDSHAKEX30: FL
HCDSHAKEX70: FL-
FR-
-63V
-63V
DIGITAL AUDIO MOSFET
Q1010
DIGITAL AUDIO MOSFET
Q1011
+63V
RESET
SWITCH
Q1008
CLK
SWITCH
Q1028
CLK
SWITCH
Q1029
32
CLK
11
CSD
28
HO2
26
CSL2
25
LO2
15
HO1
8
IN+1
17
CSL1
18
LO1
20
COM
23
OTP
IN-2
AMP
SWITCH
Q1018
AMP-PROTECT
SYSTEM CONTROL
IC109 (3/4)
MD-CLKS 1A1Y
FAN_DET/TOUCH-RESET1
FR-
D1030
DC DETECT
SWITCH
Q1019
FAN RESET
SWITCH
Q1030
FAN RESET
SWITCH
Q1026
FAN RESET
SWITCH
Q1021
6LJQDOSDWK
: AUDIO
5FKLVRPLWWHGGXHWR
VDPHDV/FK
HCDSHAKEX70
FAN DRIVER
Q1022
FAN PROTECTION
(LOCK)
Q1024
FAN PROTECTION
(LOCK)
Q1023
SHAKE10/SHAKE30/HCDSHAKEX10/
HCDSHAKEX30
SHAKE10/SHAKE30/
HCDSHAKEX10/HCDSHAKEX30
TB1002
TB1003
HCDSHAKEX70
1
3
1
3
HCDSHAKEX70
TB1000
1
3
DETECT
SWITCH
Q1025
13V
3
2
BUS BUFFER
IC102 (2/3)
CN1011
DC FAN
CN1003
DC FAN
FAN DRIVER
Q1020
FR+
SHAKE10/SHAKE30/HCDSHAKEX10/
HCDSHAKEX30: FR
HCDSHAKEX70: FL+
2
FAN RESET
SWITCH
Q1031
HCDSHAKEX70
