MXD-D40
5353

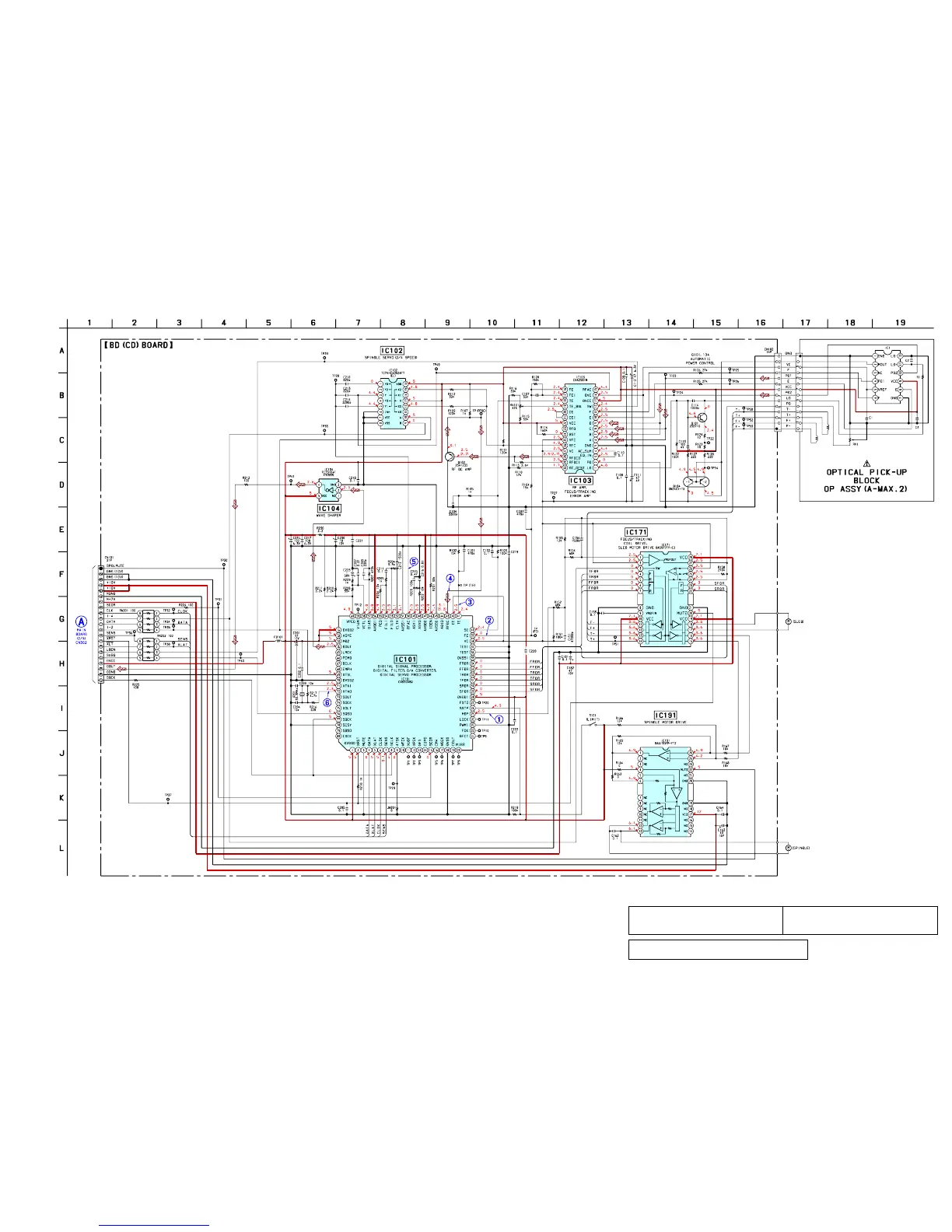

6-6. SCHEMATIC DIAGRAM – BD (CD) Board – • See page 57 for Waveforms.
Printed wiring board of BD (CD) board is shown only for
referring, because CD base unit is replaced as a block.
Note on Schematic Diagram:
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD STOP
( ) : CD PLAY
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
(Page
61)
To Next Page
