Sony STR-DE435 - Printed Wiring Board - Display Section

STR-DE435/DE535/SE491/V424/V525

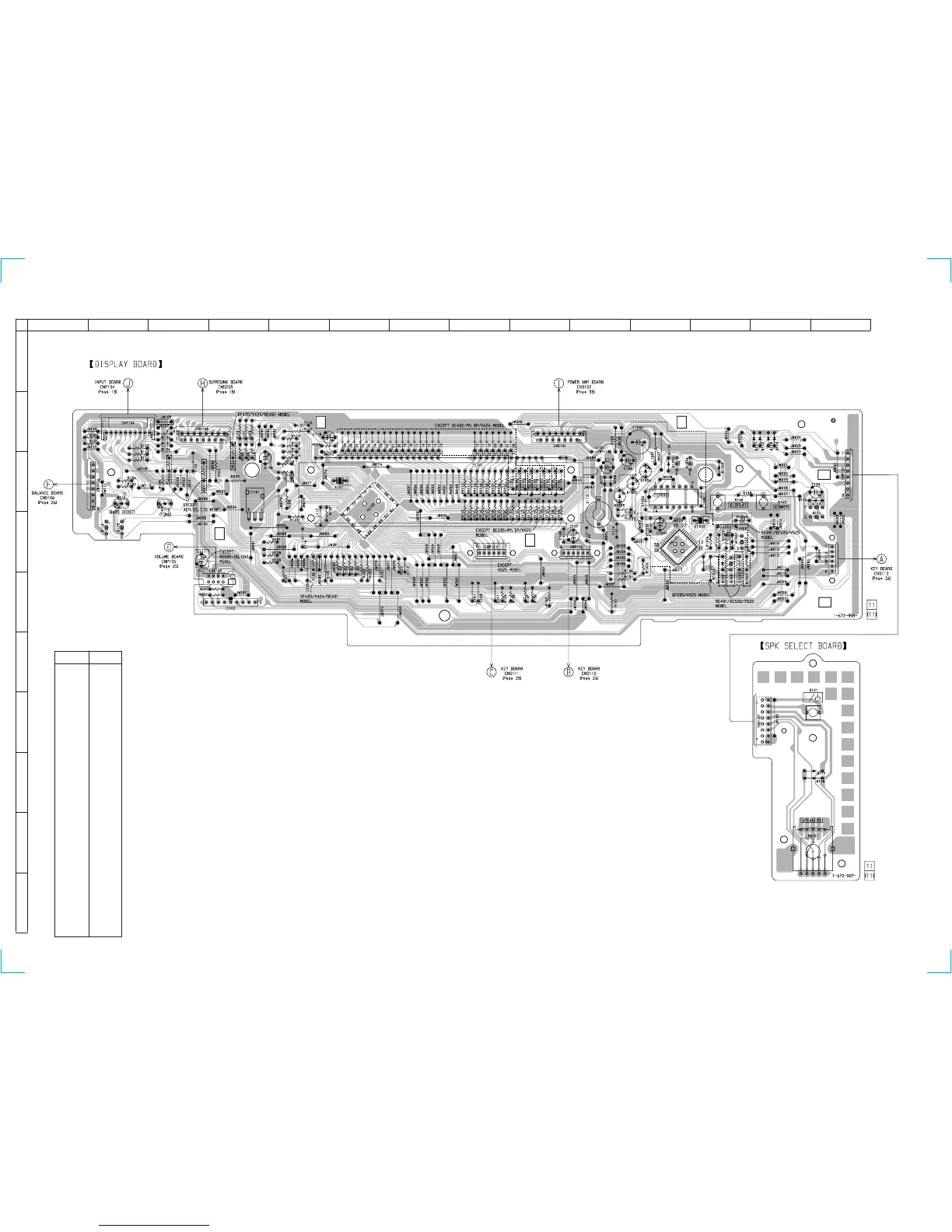

3-7. PRINTED WIRING BOARD — DISPLAY SECTION —
— 21 — — 22 —
12
A
B
C
D
E
F
G
H
I
J
34567891011121314
Ref. No. Location
D107 C-10
D108 C-10
D110 C-14
D111 B-13
D112 B-13
D113 B-13
D114 B-13
D115 C-3
D116 C-2
D117 H-14
D118 H-14
D1001 D-12
D1002 D-12
D1003 C-10
D1004 C-11
D1005 C-11
D1104 C-11
D1105 C-12
IC100 C-6
IC101 C-4
IC102 E-4
IC1001 D-11
IC1002 C-11
Q101 D-14
Q102 C-14
Q115 D-2
Q116 D-2
Q1001 D-12
Q1002 D-12
Q1004 C-12
Q1005 C-11
• Semiconductor
Location
16
• Refer to page 7 for Circuit Boards Location.
