Sony STR-DE435 - Schematic Diagram - Display Section

STR-DE435/DE535/SE491/V424/V525

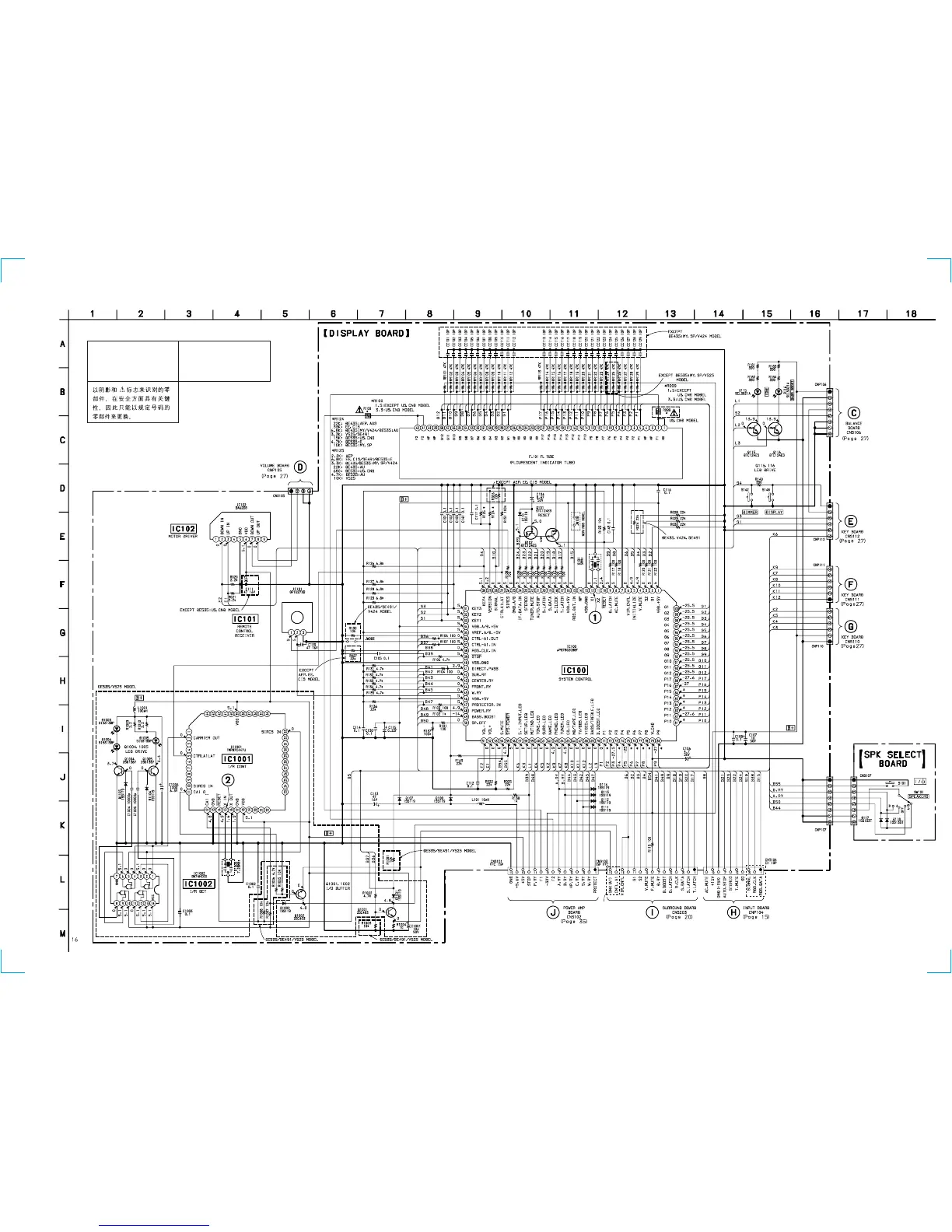

3-8. SCHEMATIC DIAGRAM — DISPLAY SECTION —
— 23 — — 24 —
DE435 : US,CND
/DE535/V525
MODEL
EXCEPT
DE535 : US,CND
/DE435 : AEP
MODEL
-032-3BA
(EXCEPT DE535 : US,CND)
M62438FP-600D
(DE535 : US,CND)
,Q102
• Refer to page 37 for IC Pin Functions. • Refer to page 8 for Waveforms.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
