Sony STR-DE435 - Schematic Diagram - Rear Amp Section

STR-DE435/DE535/SE491/V424/V525

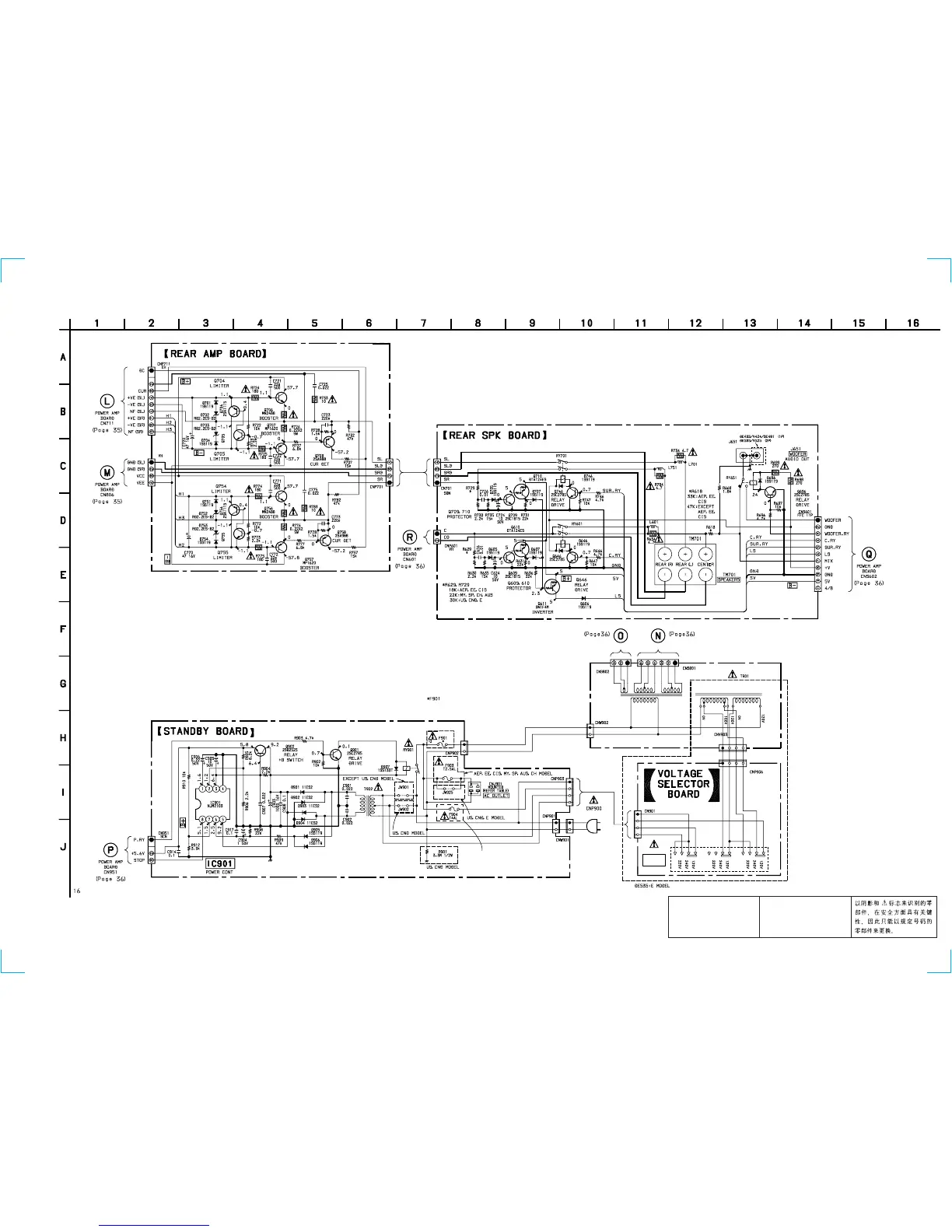

3-12. SCHEMATIC DIAGRAM — REAR AMP SECTION —
— 31 — — 32 —
P.AMP BOARD
CNP802
P.AMP BOARD
CNP801
CNV712
2SD2012
2SD2012
T4AL 250V: E, MY, SP, AUS, CH
TL6.3A 250V: AEP, EE, CIS
6.3A 125V: US, CND
250V
DE535:E MODEL
AC IN
S901
VOLTAGE
SELECTOR
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
