Sony UP-960 - 裏面パネルの Dipスイ ッチを切り換える

10
裏面パネルの
DIP
スイッチを切り換える

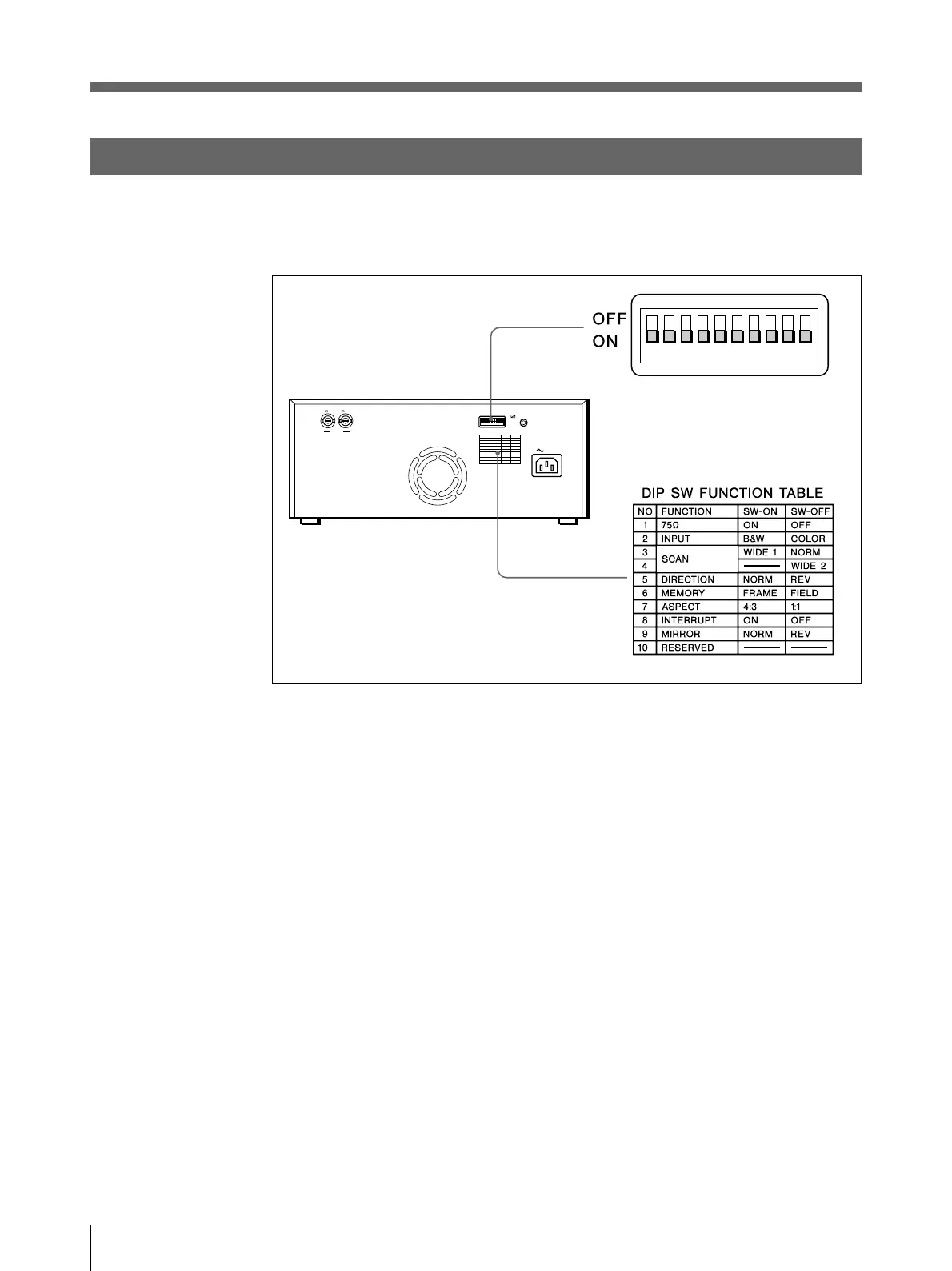

下図は工場出荷時の各スイッチの位置を示します。また、下図は工場出荷時の設定を表わしてい
ます。
1
75
Ω（インピーダンス）切り換えスイッチ
ON (ON):
VIDEOINコネクターに接続するビデオ機器に、プリンターを 1 台だけつなくときは 、
この位置にします。
OFF (OFF):
VIDEOOUTコネクターからの出力信号をモニターテレビまたは他のビデオ機
器につなぐときは、この位置にします。
例：
映像を出力する機器にプリンターとモニターテレビを接続する場 合tOFFにします。
映像を出力する機器に2台のプリンターを接続する場合tどちらか1台をON、残り1台をOFFに
します。
2
INPUT
（入力信号）切り換えスイッチ
B&W (ON):
印画するビデオ信号が白黒のときはこの位置にします。
COLOR (OFF):
カラーのときはこの位置にします。
本機を使用状況に合わせる（つづき）
準備
REMOTE
AC IN
VIDEO
IN OUT
ON
OFF
