Sony UP-960 - Raccordement

57

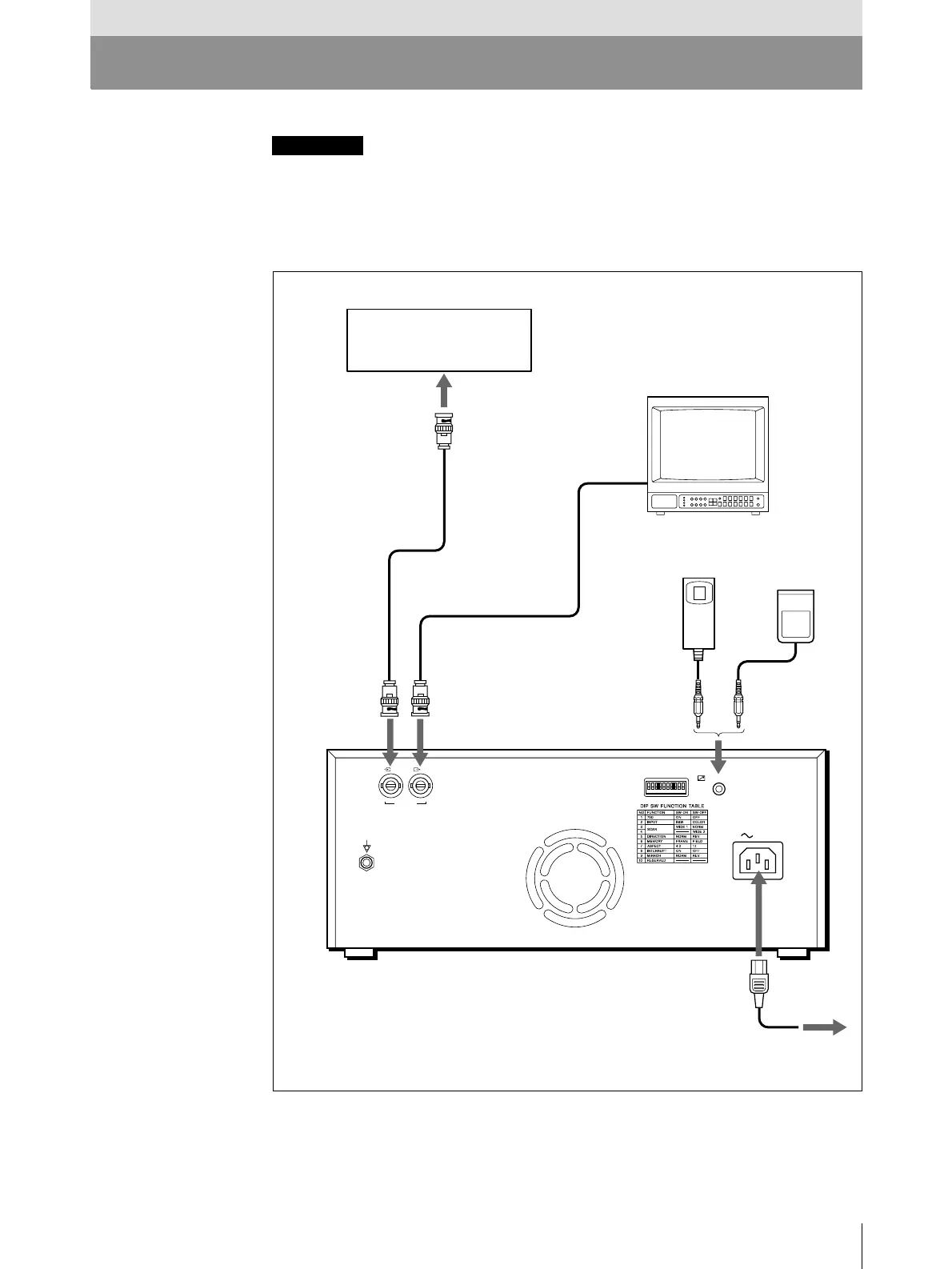

Préparatifs
a) Raccordez l’unité de télécommande RM-91
ou le commutateur au pied FS-20.
Télécommande
RM-91
a)
Commande au
pied FS-20
a)
ou
vers REMOTE
Câble de raccordement
(non fourni)
vers VIDEO IN
vers VIDEO OUT
Câble de raccordement
coaxial fourni
(BNC ˜ BNC)
vers le connecteur
de sortie vidéo
vers le
connecteur
d’entrée vidéo
Moniteur vidéo couleur/
noir et blanc
Cordon
d’alimentation
secteur fourni
vers une prise
murale
vers AC IN
Remarques
• Mettez tous les appareils hors tension afin d’effectuer les raccordements.
• Branchez le cordon d’alimentation en dernier lieu.
• Avant d’effectuer les connexions, reportez-vous à “Instructions de sécurité
importantes en vue d’une utilisation dans un environnement médical” à la page
54.
Préparatifs
Raccordement
REMOTE
AC IN
VIDEO
IN OUT
Appareil vidéo/
Equipement médical
