Sony UP-960 - Technische Daten

98
Sonstiges
Technische Daten
Thermodruckkopf
Dünnfilmthermokopf (mit integriertem
Ansteuer-IC), 1280 Punkte
Graustufen
256
Bildelemente
EIA: 1280 × 507 Punkte
CCIR: 1280 × 607 Punkte
Druckgröße (werkseitige Einstellung)
Modus STANDARD und Modus WIDE 1
EIA: 190 × 144 mm
CCIR: 190 × 142 mm
Modus SIDE
EIA: 243 × 184 mm
CCIR: 243 × 181 mm
Druckgeschwindigkeit
EIA: ca. 10 Sekunden/Bildschirm
(Bildseitenverhältnis 4:3)
CCIR: ca. 12 Sekunden/Bildschirm
(Bildseitenverhältnis 4:3)
Bildspeicher
2048 × 1024 × 8 Bit
Eingänge/Ausgänge
VIDEO IN (BNC-Anschluß)
BAS-Signale nach EIA- oder CCIR-Norm
1,0 Vp-p, 75 Ohm/hohe Impedanz
(automatische Erkennung von EIA/CCIR)
VIDEO OUT (BNC-Anschluß)
BAS-Signale nach EIA- oder CCIR-Norm
1,0 Vp-p, 75 Ohm, durchgeschleift
REMOTE (Stereominibuchse)
Betriebsspannung und Leistungsaufnahme
120 V Wechselstrom, 50/60 Hz, 2,4 A
220 bis 240 V Wechselstrom, 50/60 Hz,
1,3 A
Betriebstemperatur
5 °C bis 35 °C
Luftfeuchtigkeit bei Betrieb
20 % bis 80 % (nicht kondensierend)
Temperatur bei Lagerung und Transport
–20 °C bis 60 °C
Luftfeuchtigkeit bei Lagerung und Transport
20 % bis 90 % (nicht kondensierend)
Abmessungen
ca. 316 × 132 × 305 mm (B/H/T)
Gewicht
ca. 8 kg (nur Hauptgerät)
Schutz vor elektrischem Schlag:
Klasse I
Schutz vor dem Eindringen von Wasser:
Normal
Grad der Gerätesicherheit bei Vorhandensein von
brennbarem anästhetischem Gemisch oder
Sauerstoff:
Nicht geeignet zum Einsatz bei
Vorhandensein von brennbarem
anästhetischem Gemisch oder Sauerstoff
Betriebsmodus:
Kontinuierlich
Mitgeliefertes Zubehör
Papierrolle (UPP-210HD) (1)
BNC-BNC-Verbindungskabel (1)
Netzkabel (1)
Druckkopfreinigungsblatt (1)
Gebrauchsanweisung (1)
Änderungen, die dem technischen Fortschritt
dienen, bleiben vorbehalten.

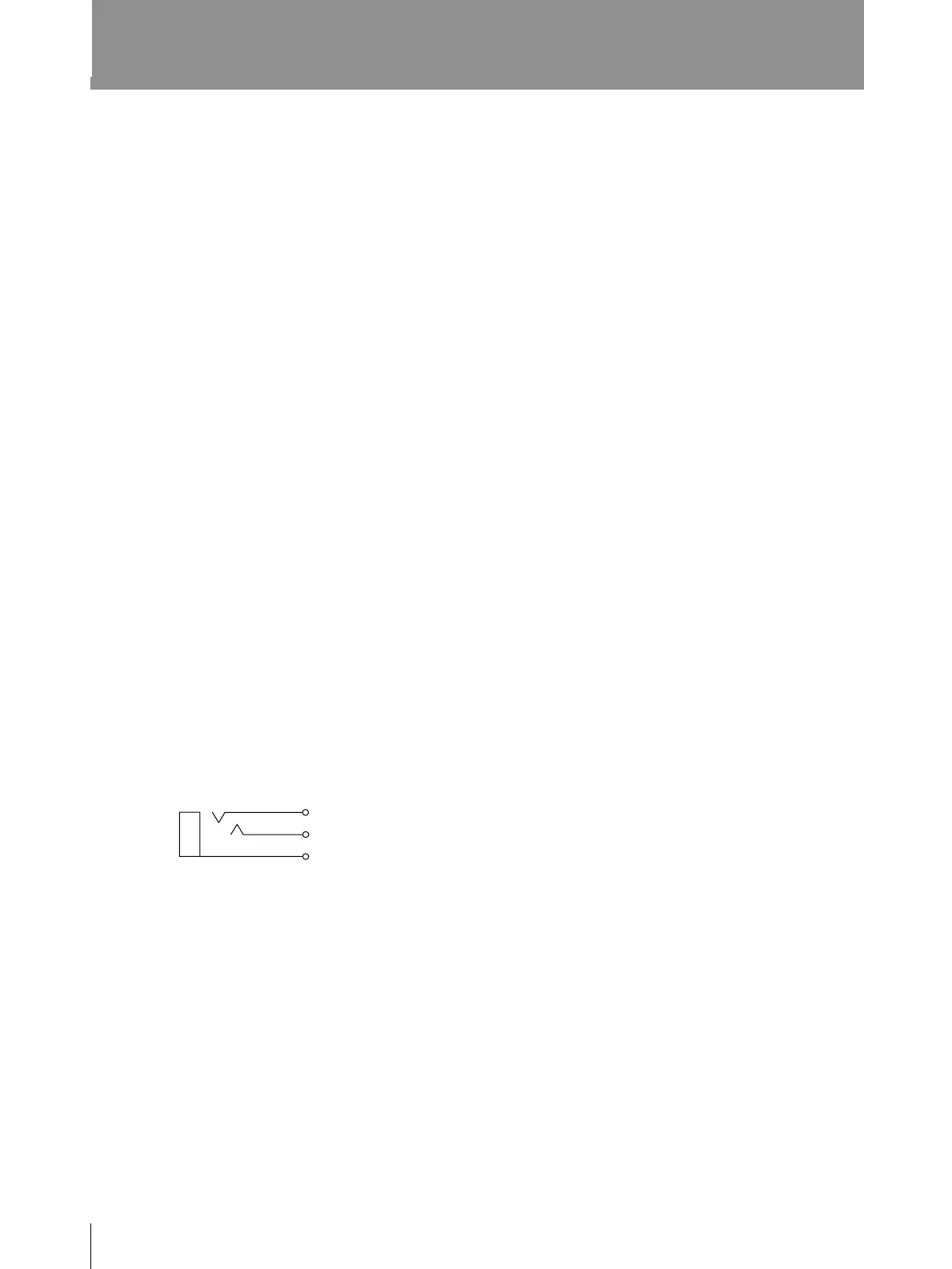

3
2
1
1 GND (Masse)
2 PRINT SIGNAL (Drucksignal - TTL)
Wenn ein LOW-Impuls von über 100
Millisekunden eingespeist wird, wird der
Druckvorgang ausgelöst.
3 PRINT BUSY (Druck läuft - TTL)
Das Signal schaltet beim Drucken auf
HIGH.
