Sony UP-960 - Arrière

77

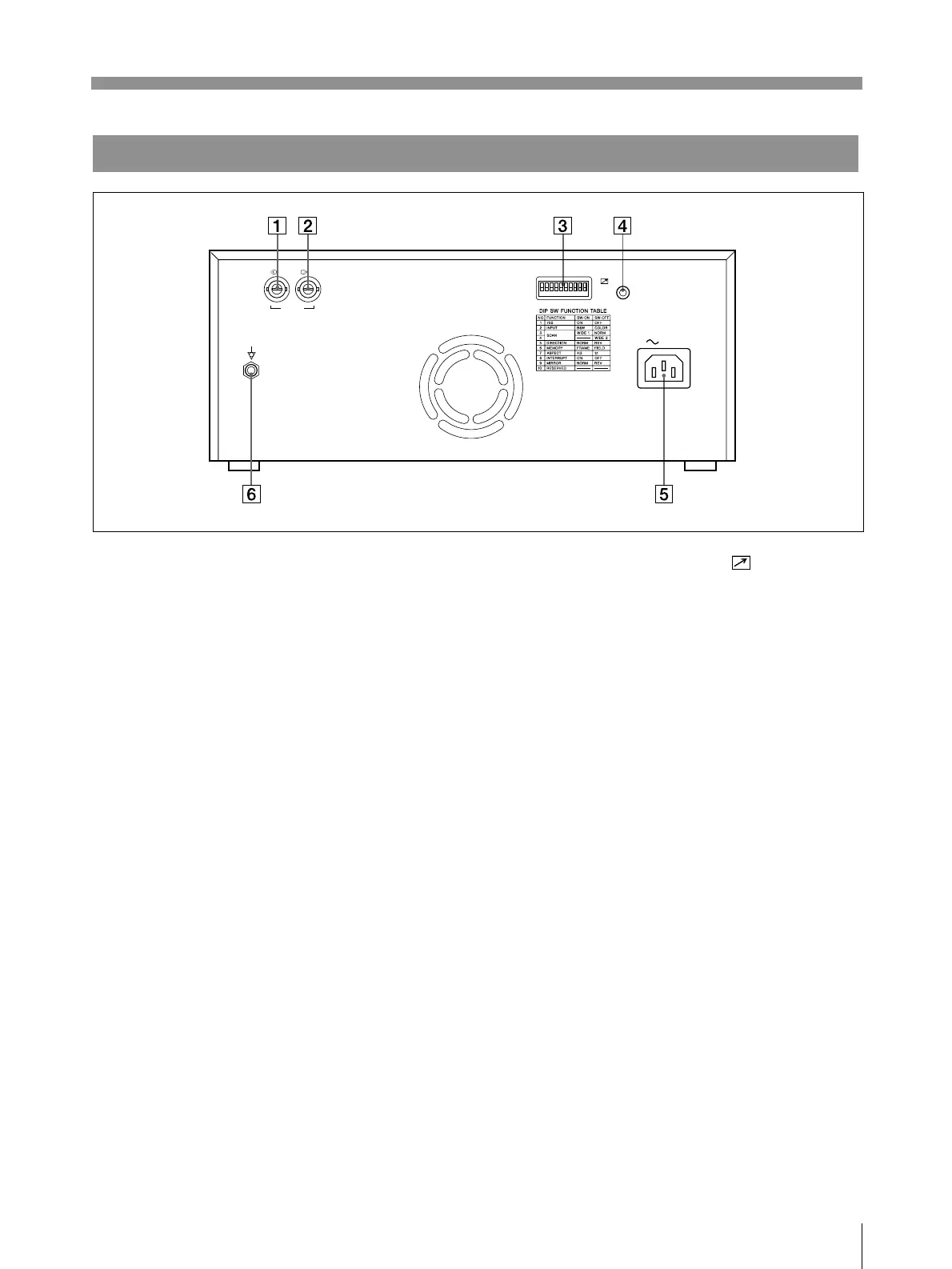

Arrière
1 Connecteur VIDEO IN (entrée)…
(type BNC) (57)
Se branche au connecteur de sortie vidéo de
l’appareil vidéo.
Reportez-vous à “Instructions de sécurité
importantes en vue d’une utilisation dans un
environnement médical” à la page 54.
2 Connecteur VIDEO OUT (sortie)Ú
(type BNC) (57)
Se branche au connecteur d’entrée vidéo du
moniteur vidéo.
Reportez-vous à “Instructions de sécurité
importantes en vue d’une utilisation dans un
environnement médical” à la page 54.
3 DIP SW (microcommutateurs) (60)
Règle les modes et fonctions de l’impression.
4 Connecteur REMOTE (57, 69)
Se raccorde à la télécommande RM-91 en
option ou au commutateur au pied FS-20
pour commander l’imprimante à distance.
5 Connecteur AC IN⁄ (entrée en
courant alternatif) (57)
Se branche à une prise murale à l’aide du
cordon secteur fourni.
6 Borne équipotentielle1
Sert à raccorder la prise équipotentielle pour
ramener les différents composants d’un
système au même potentiel.
Reportez-vous à “Instructions de sécurité
importantes en vue d’une utilisation dans un
environnement médical” à la page 54.
Divers
REMOTE
AC IN
VIDEO
IN OUT
ON
OFF
