– 48 –
FRANÇAIS
5-3. Raccordement à l’ordinateur hôte (interface parallèle)
1 Mettez l’ordinateur hôte et l’impri-
mante hors tension.
2 Insérez un des connecteurs du câble
d’interface dans la prise de l’impri-
mante comme indiqué dans le
schéma, et fixez-le avec les fermoirs
3 Insérez l’autre connecteur du câble
d’interface dans la prise de l’ordina-
teur hôte, puis fixez-le également
avec les fermoirs.
5-4. Raccordement d’un appareil périphérique
Vous pouvez raccorder un appareil périphérique à l’imprimante à l’aide d’une
fiche modulaire. Nous expliquons ci-dessous comment installer le tore de ferrite
et faire le raccordement proprement dit. Pour les détails sur le type de fiche
modulaire à utiliser, reportez-vous à la page 165. Notez que le fil ou la fiche
modulaires ne sont pas fournis avec l’imprimante. Vous devrez donc vous les
procurer.
Attention!
Assurez-vous que l’imprimante est hors tension, qu’elle est débranchée de la
prise secteur et que l’ordinateur est hors tension avant d’effectuer les con-
nexions.
1 Fixez la petite gaine en ferrite sur le
câble modulaire comme illustré ci-
dessous.

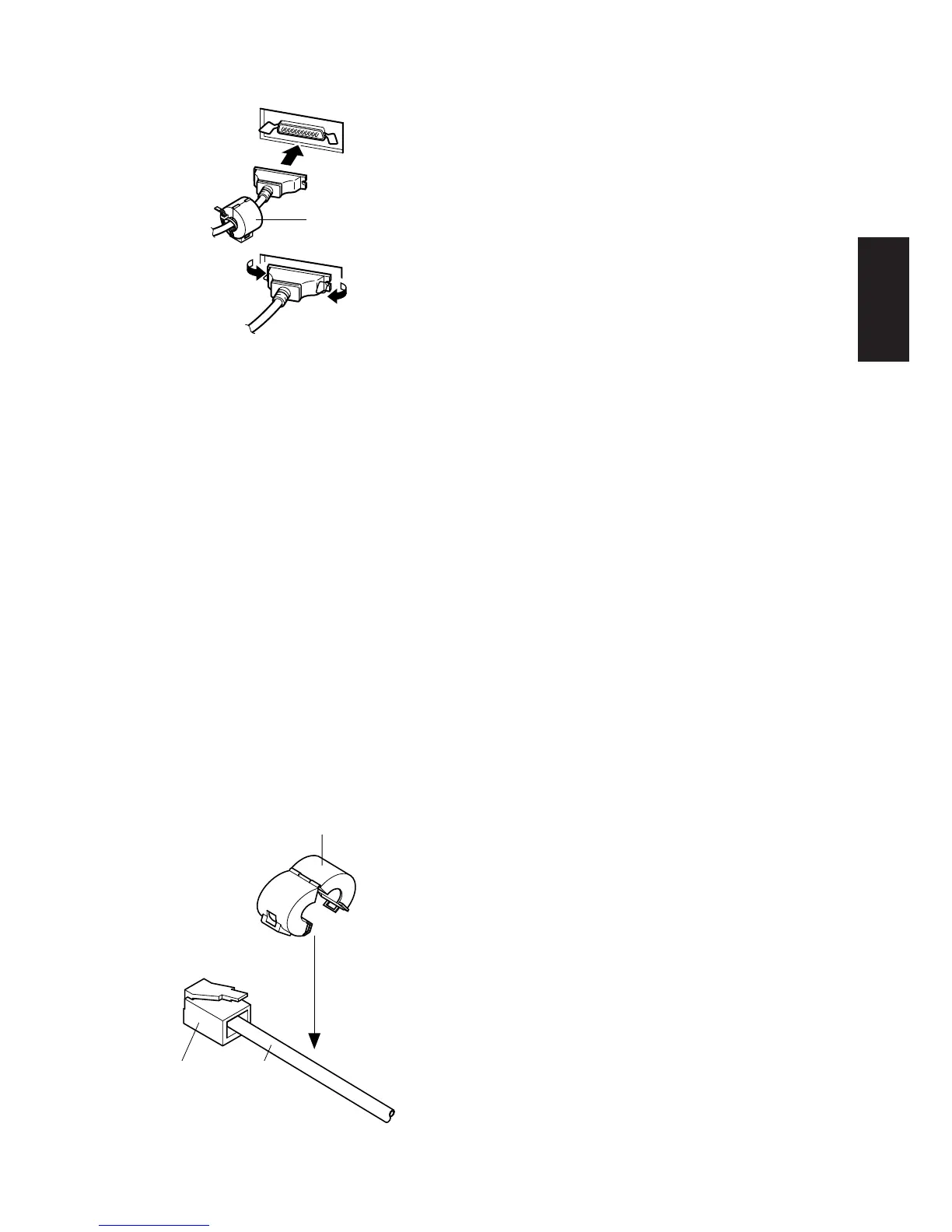

Fig.5-5 Connexion du câble
d’interface parallèle
Tore de ferrite
Tore de ferrite (20 mm de diamètre)
Connecteur
Câble
Fig. 5-6
