Star Micronics SP2000 - 6 Einlegen von Farbbandkassette und Papier; Typ SP2300

– 88 –
DEUTSCH
Abstandhalter für
Farbband
Druckkopf
Farbband
Farbbandzuführ-
knopf
Kerbteil
Farbbandkassette
Frontabdeckung
Netzschalter
aus
6. Einlegen von Farbbandkassette und Papier
6-1. Typ SP2300
6-1-1.Einlegen der Farbbandkassette
1 Den Netzschalter am Drucker in
Aus-Stellung stellen.
2 Zum Abnehmen der Frontab-
deckung diese ca. 3 cm anheben,
und nach vorne ziehen.
3 Die Farbbandkassette in der Rich-
tung einsetzen wie in der Abbildung
6-2 gezeigt und eindrücken, bis sie
hörbar einrastet. Wenn die
Farbbandkassette nicht richtig sitzt,
eingedrückt halten und gleichzeitig
den Farbbandknopf in Pfeilrichtung
drehen.
4 Um Schlaufen im Farbband aufzu-
wickeln, den Farbbandzuführknopf
der Farbbandkassette in Pfeilrich-
tung drehen.
5 Zum Anbringen der Frontabdeckung
die Ausbauschritte wie in 2 oben
beschrieben in umgekehrter Reihen-
folge ausführen.

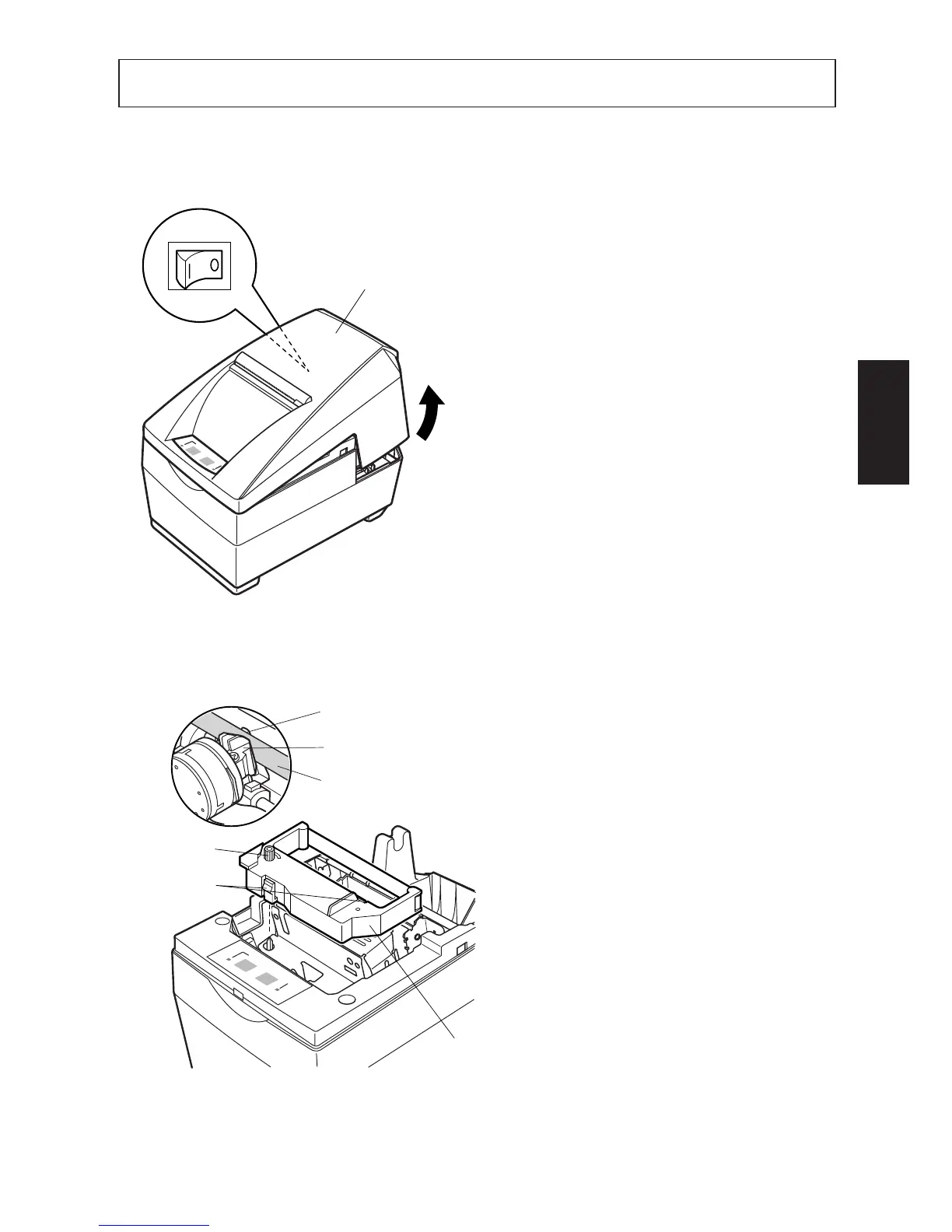

Abb. 6-1 Abdeckung abnehmen
Abb. 6-2 Einlegen der Farbbandkassette
