105
742.221 | 12.04
FR
8.9 Démontage de l'onduleur
Danger
Danger de mort par électrocution ! Seuls les professionnels qualifiés sont autorisés à réaliser les opé-
rations décrites dans la section Démontage de l'onduleur. Respectez les avertissements de danger
mentionnés dans la section 8.1, p. 98.
Déconnexion AC et DC
1. Assurez-vous qu'il n'y ait aucun appareil sous tension
à proximité.
2. Déconnectez le disjoncteur de protection de ligne
AC et empêchez-le de se réenclencher.

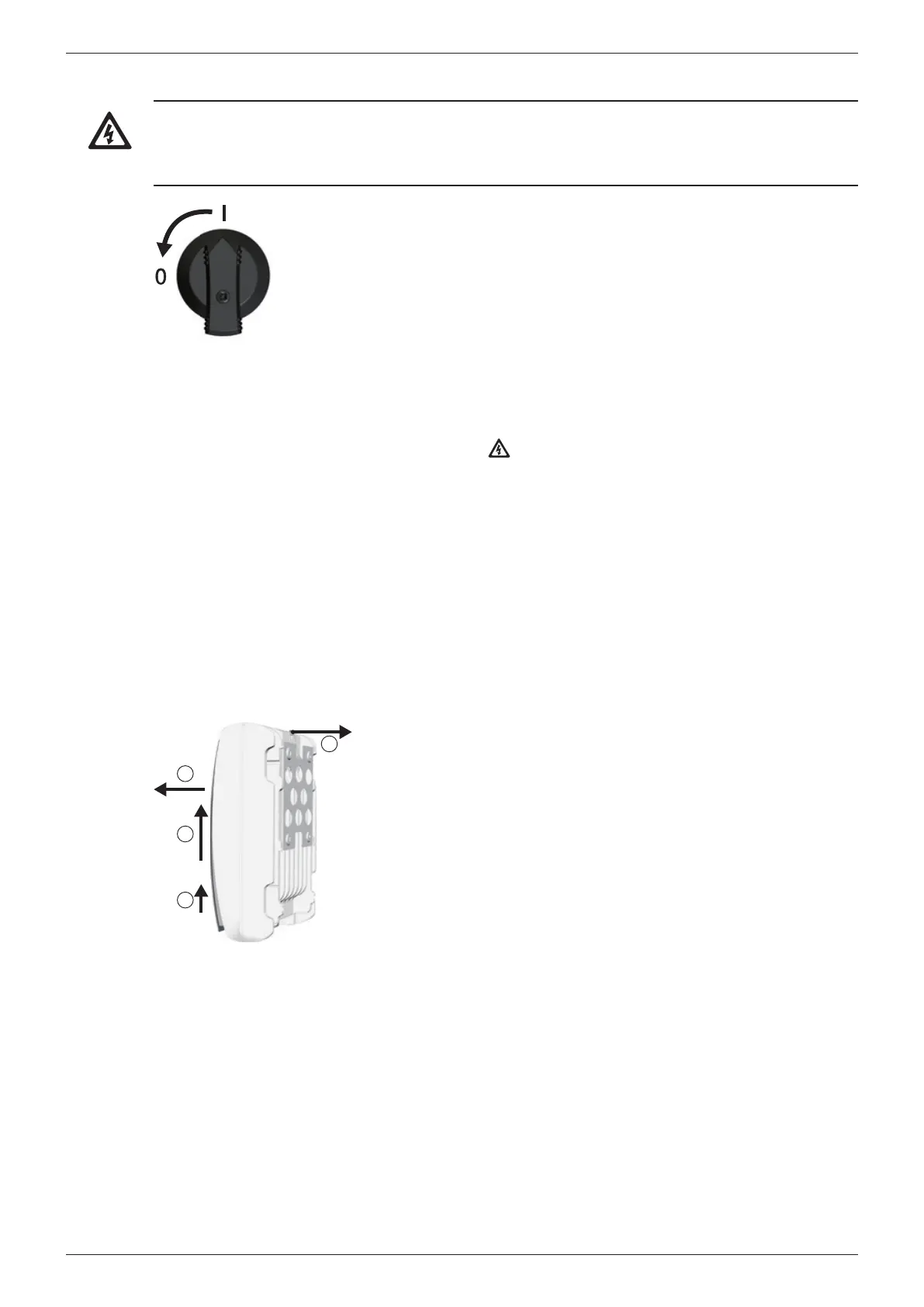

3. Réglez l'interrupteur DC de l'onduleur sur 0 et empê-
chez-le de se réenclencher (fig. de gauche).
Débranchement des connexions DC de l'onduleur
Débranchez les connecteurs DC (Multi-Contact MC4)
conformément aux instructions de la notice du
fabricant de l'onduleur. Pour ce faire, il est nécessaire
d'utiliser un outil spécial.
Avertissement : Le câble DC fournit une tension
lorsque les panneaux solaires sont éclairés.
Débranchement du connecteur AC de l'onduleur
1. Retirez le connecteur AC du coupleur de l'onduleur
comme spécifié à partir de p. 122.
2. Contrôlez l'absence de tension sur tous les pôles
du connecteur AC. Pour ce faire, utilisez un détec-
teur de tension (pas de stylo détecteur de phase) ;
vérifiez préalablement le bon fonctionnement du
détecteur de tension.
Ouverture du connecteur AC (uniquement si nécessaire)
Ouvrez le connecteur AC comme spécifié à partir de
p. 122.
3
1
2
4
Retrait de l'onduleur de la surface de montage
1. Appuyez sur la plaque d'arrêt de la plaque de mon-
tage avec une main d'environ 5 mm en direction de
la surface de montage (fig. gauche).
2. Soulevez l'onduleur avec l'autre main uniquement
jusqu'au moment où la plaque d'arrêt ne peut plus
s'enclencher . Relâchez la plaque d'arrêt.
3. Soulevez l'onduleur avec les deux mains jusqu'à ce
que les crochets au niveau de la face arrière soient
libres .
4. Retirez l'onduleur de la surface de montage .
