6.3.4 Abkürzungen
Abkürzung Beschreibung
ENS interne Netzüberwachung des Wechselrichters (deutsch: Einrichtung zur Netzüberwa-
chung mit zugeordneten Schaltorganen).
MPP Arbeitspunkt mit der höchsten Leistungsabgabe (engl.: maximum power point)
SELV Schutzkleinspannung (englisch: Safety Extra Low Voltage)
U
PV
am DC-Anschluss anliegende Spannung des Generators (Fotovoltaik-Spannung)
Tab. 5: Abkürzungen
7 Aufbau und Funktion
7.1 Gehäuse
16
9
1
8
7 15
11
2
3
14
10
11
Haube
2
Display (monochrom, 128 x 64 Pixel)
13
Typenschild, Warnhinweise
14
Bedientasten: ESC, , , SET (von links nach rechts)
15
1x AC-Anschluss
16
2x RJ45-Buchsen (RS485-Schnittstelle)
7
1x DC-Anschluss Minus (–) für Solarmodule (Multi-Con-
tact DC Buchse MC4, berührungssicher)
8
1x DC-Anschluss Plus (+) für Solarmodule (Multi-Con-
tact DC Buchse MC4, berührungssicher)
19
DC-Freischalter (trennt Plus- und Minuseingang gleich-
zeitig)
10
Terminierung (Schiebeschalter):
On: Terminierung eingeschaltet (Schiebeschalter rechts)
Off: Terminierung ausgeschaltet (Schiebeschalter links)
Siehe Detail-Zeichnung unten.
Off
On
66
10

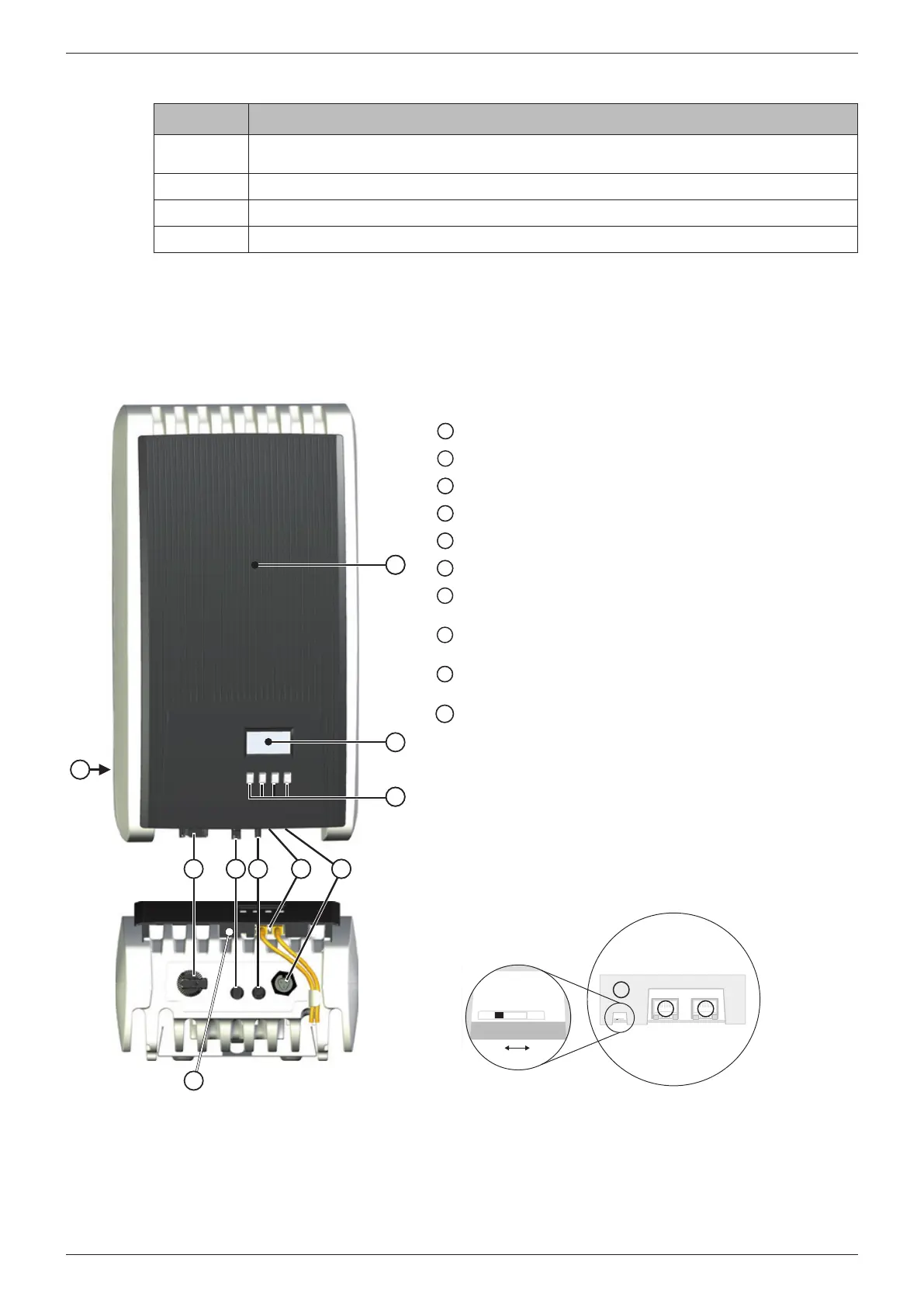

Abb. 5: Komponenten an Vorder- und Unterseite des Gehäuses
Die einzelnen Gehäusekomponenten sind nachstehend ausführlich beschrieben.
