8.9 Wechselrichter demontieren
Gefahr
Lebensgefahr durch Stromschlag! Nur Fachkräfte dürfen die im Abschnitt Wechselrichter demontie-
ren beschriebenen Maßnahmen durchführen. Gefahrenhinweise im Abschnitt 8.1, S. 18 beachten.
AC und DC ausschalten
1. AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschal-
ten sichern.

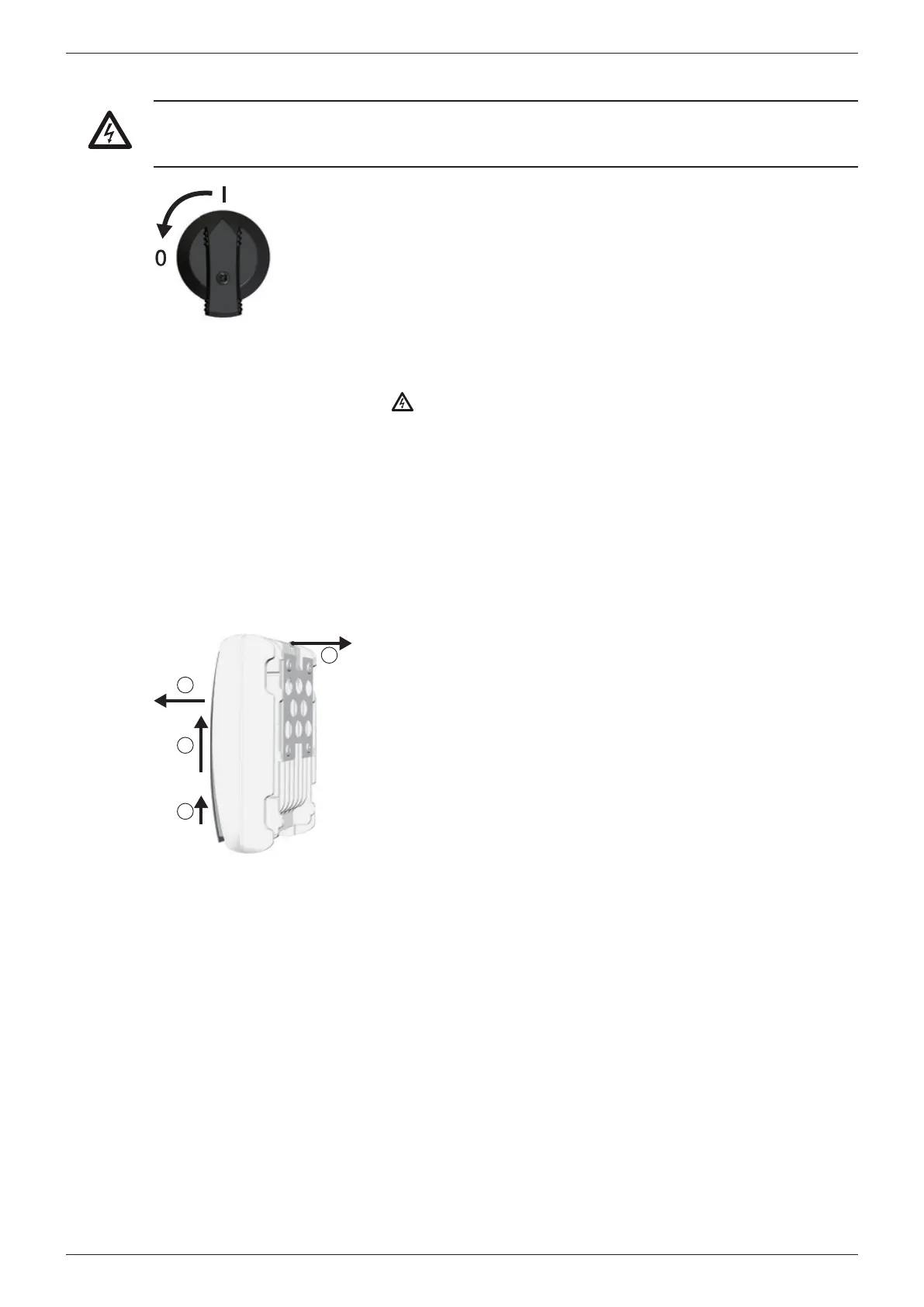

2. DC-Freischalter am Wechselrichter auf 0 stellen und gegen Wie-
dereinschalten sichern (Abb. links).
DC-Anschlüsse vom Wechselrichter trennen
DC-Anschlüsse (Multi-Contact MC4) gemäß Anleitung des Herstel-
lers vom Wechselrichter trennen. Dazu ist ein spezielles Werkzeug
erforderlich.
Warnung: Die DC-Leitung führt Spannung, wenn die Solarmo-
dule beleuchtet sind.
AC-Stecker vom Wechselrichter trennen
1. AC-Stecker von der Kupplung am Wechselrichter lösen wie ab
S. 122 beschrieben.
2. Spannungsfreiheit des AC-Steckers allpolig feststellen. Dafür
2-poligen Spannungsprüfer verwenden (keinen Phasenprüfstift);
Spannungsprüfer zuvor auf Funktion testen.
AC-Stecker öffnen (nur bei Bedarf)
AC-Stecker öffnen wie ab S. 122 beschrieben.
3
1
2
4
Wechselrichter von der Montagefläche entfernen
1. Sicherungsblech der Montageplatte mit einer Hand ca. 5 mm in
Richtung Montagefläche drücken (Abb. links).
2. Wechselrichter mit der anderen Hand nur soweit anheben, dass
das Sicherungsblech nicht mehr einrasten kann . Sicherungs-
blech loslassen.
3. Wechselrichter mit beiden Händen anheben, bis die Haken an der
Rückseite des Wechselrichters frei sind .
4. Wechselrichter von der Montagefläche entfernen .
25
742.221 | 12.04
DE
