6.3.4 Abréviations
Abréviation Description
ENS surveillance interne du réseau de l'onduleur (en allemand : Einrichtung zur Netzüber-
wachung mit zugeordneten Schaltorganen = dispositif destiné à la surveillance du
réseau par des organes de commutation affectés)
MPP Point de travail avec la puissance fournie maximum (en anglais : maximum power
point = point de puissance maximale)
TBTS Très Basse Tension de Sécurité
U
PV
Tension du générateur appliquée à la connexion DC (tension photovoltaïque)
Tab. 5: Abréviations
7 Structure et fonctions
7.1 Boîtier
16
9
1
8
7 15
11
2
3
14
10
11
Cache
2
Écran (monochrome, 128 x 64 pixels)
13
Plaque signalétique, avertissements
14
Touches de commande : ESC, , , SET (de gauche
à droite)
15
1 connexion AC
16
2 connecteurs femelles RJ45 (interface RS485)
7
1 connexion DC négative (–) pour panneaux solaires
(connecteur femelle MC4 Multi-Contact DC protégé
contre tout contact)
8
1 connexion DC positive (+) pour panneaux solaires
(connecteur femelle MC4 Multi-Contact DC protégé
contre tout contact)
19
Interrupteur DC (déconnecte simultanément l'entrée
positive et négative)
10
Terminaison (interrupteur à glissière) :
On : terminaison connectée (interrupteur à glissière à
droite)
Off : terminaison déconnectée (interrupteur à glis-
sière à gauche)
Voir également plus bas l'illustration détaillée.
Off
On
66
10

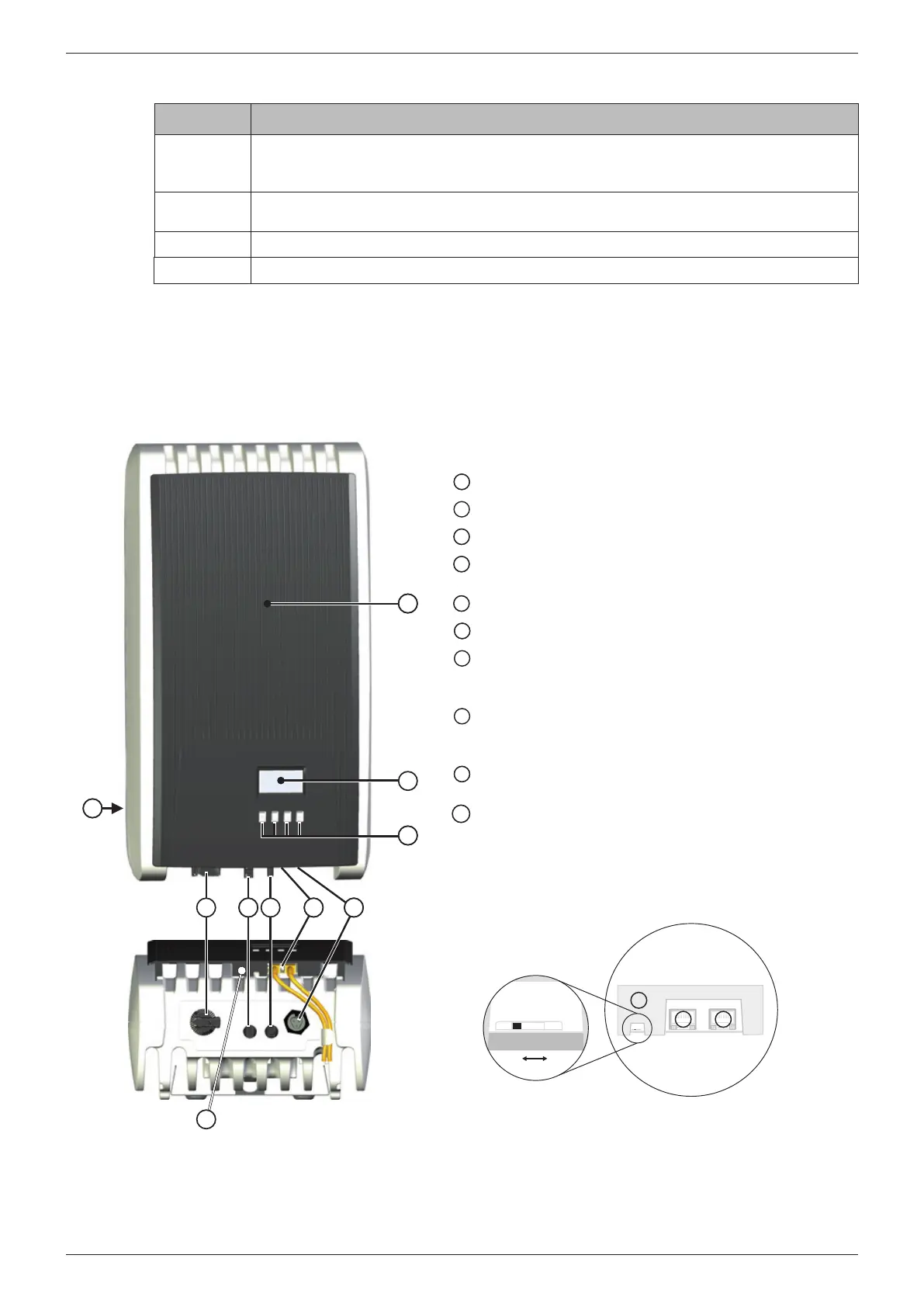

Fig. 5: Composants sur la face avant et le dessous du boîtier
Les composants du boîtier sont décrits un à un en détail dans les paragraphes suivants.
