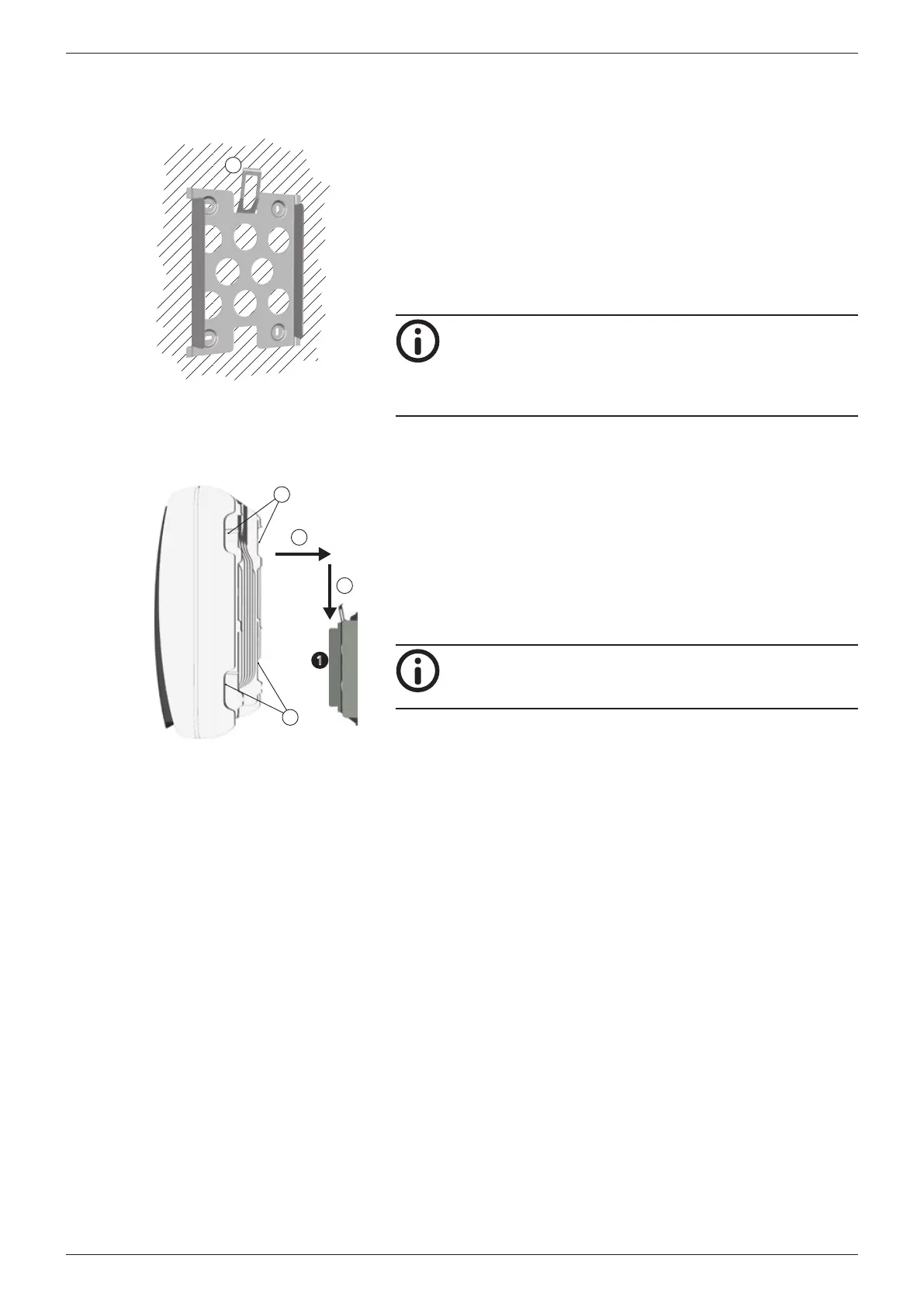

8.2 Wechselrichter montieren
Montageplatte befestigen
1
Montageplatte mit 4 Schrauben an der Montagefläche befes-
tigen:
– Dem Gewicht des Wechselrichters entsprechende Schrau-
ben (und Dübel etc.) verwenden.
– Die Montageplatte muss eben an der Montagefläche anlie-
gen, die seitlichen Blechstreifen müssen nach vorne weisen
(Abb. links).
– Montageplatte vertikal montieren mit Sicherungsblech
oben (Abb. links).
Hinweis
Weitere Informationen zum Bestimmen der optimalen
Position der Montageplatte finden Sie im beiliegenden
Informationsblatt.
Das Informationsblatt finden Sie auch auf S. 121.
Wechselrichter an der Montageplatte anbringen
2
3
1
1
1
1. Wechselrichter an Griffmulden fassen, mittig auf die Mon-
tageplatte aufsetzen und leicht andrücken (Abb. links).
2. Wechselrichter absenken :
– Die Haken an der Rückseite des Wechselrichters werden
über die Nasen an der Montageplatte geführt.
– Das Sicherungsblech der Montageplatte rastet hörbar ein.
3. Der Wechselrichter muss nun fest auf der Montageplatte sit-
zen und kann nicht mehr (nach oben) angehoben werden.
Hinweis
Wie Sie den Wechselrichter von der Montageplatte entfer-
nen ist unter 8.9, S. 25 beschrieben.
19
742.221 | 12.04
DE
