10 Selbsttest
Der Selbsttest ist in Italien für den Betrieb der Wechselrichter vorgeschrieben.
Funktion
Voraussetzung für die Durchführung des Selbsttests ist, dass bei der ersten Inbetriebnahme das
Land Italien eingestellt wurde.
Während des Selbsttests überprüft der Wechselrichter sein Abschaltverhalten in Bezug auf zu hohe/
niedrige Netzspannung und -frequenz (4 Testabschnitte, Dauer ca. 8 Minuten). Dabei gilt:
• Während des Selbsttests verändert der Wechselrichter je Testabschnitt seine Abschaltschwelle
schrittweise vom unteren/oberen Grenzwert nach oben/unten.
• Erreicht die Abschaltschwelle die tatsächliche Netzspannung/-frequenz, speichert der Wechsel-
richter die dazu ermittelten Daten.
• Die Daten werden am Display wie folgt angezeigt:
– Zunächst werden die laufenden Werte des ersten Testabschnitts angezeigt; siehe Abb. 10.
– Die Werte der folgenden Testabschnitte werden unterhalb eingefügt (zunächst nicht sichtbar).
– Wurde der Selbsttest erfolgreich durchlaufen, wird die Statusmeldung Selbsttest bestan-
den unterhalb eingefügt. Die Statusmeldung muss angezeigt und bestätigt werden.
• Sind die für den Selbsttest erforderlichen Voraussetzungen nicht erfüllt, erscheint eine der in Tab.
9 genannten Statusmeldungen.
• Wenn während des Selbsttests ein Messwert außerhalb der geforderten Toleranz liegt, wird der
Selbsttest abgebrochen und der Wechselrichter erzeugt die Statusmeldung Selbsttest feh-
lerhaft. Der Wechselrichter bleibt solange vom Netz getrennt (Relais geöffnet, keine Einspei-
sung), bis der Selbsttest erfolgreich durchgeführt wurde.
Hinweis
Die im Wechselrichter gespeicherten Daten können mit einem PC und der Software InverterSelftest-
Protocol ausgelesen werden. Mehr dazu in der Anleitung StecaGrid Service_InverterSelftestProtocol
und unter www.stecasolar.com  PV Netzeinspeisung  Software.
1
2
3
4
unterer/oberer Grenzwert gemäß Ländereinstellung
gemessene tatsächliche Netzspannung/-frequenz
 Abschaltschwelle (schrittweise verändert)
 Abschaltzeit = Zeit zwischen folgenden Ereignissen:
– Abschaltschwelle erreicht tatsächliche
Netzspannung/-frequenz
– Wechselrichter trennt sich vom Netz

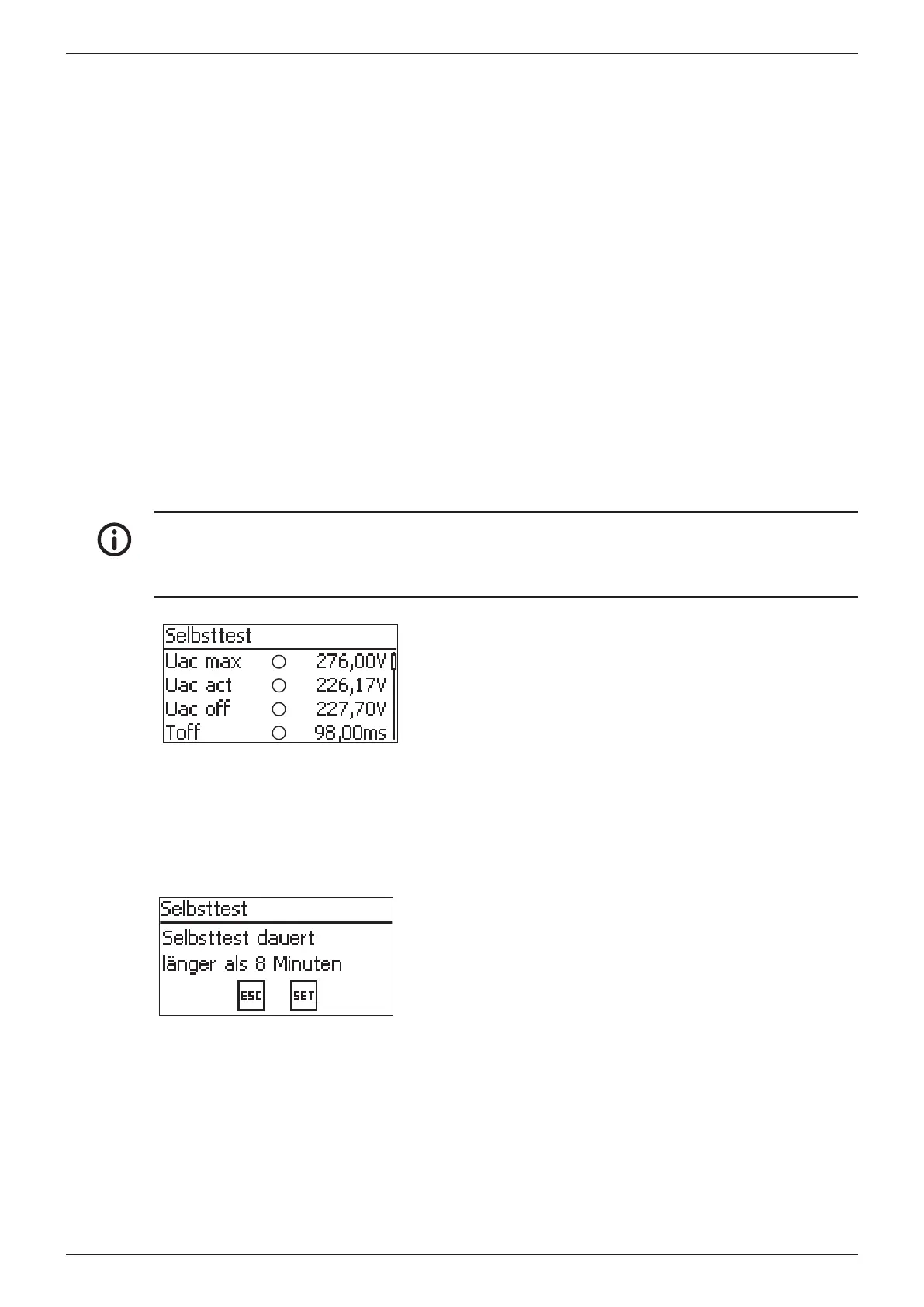

Abb. 10: Selbsttest – Anzeige der Testergebnisse
Bedienung
√ Am zu testenden Wechselrichter ist als Land Italien ein-
gestellt.
1. Bei Bedarf eingestelltes Land im Hauptmenü unter In-
formation/Systeminformation überprüfen.
2. Im Hauptmenü Selbsttest wählen. Der Dialog links
erscheint.
3. SET 1 Sekunde drücken. Der Selbsttest startet.
