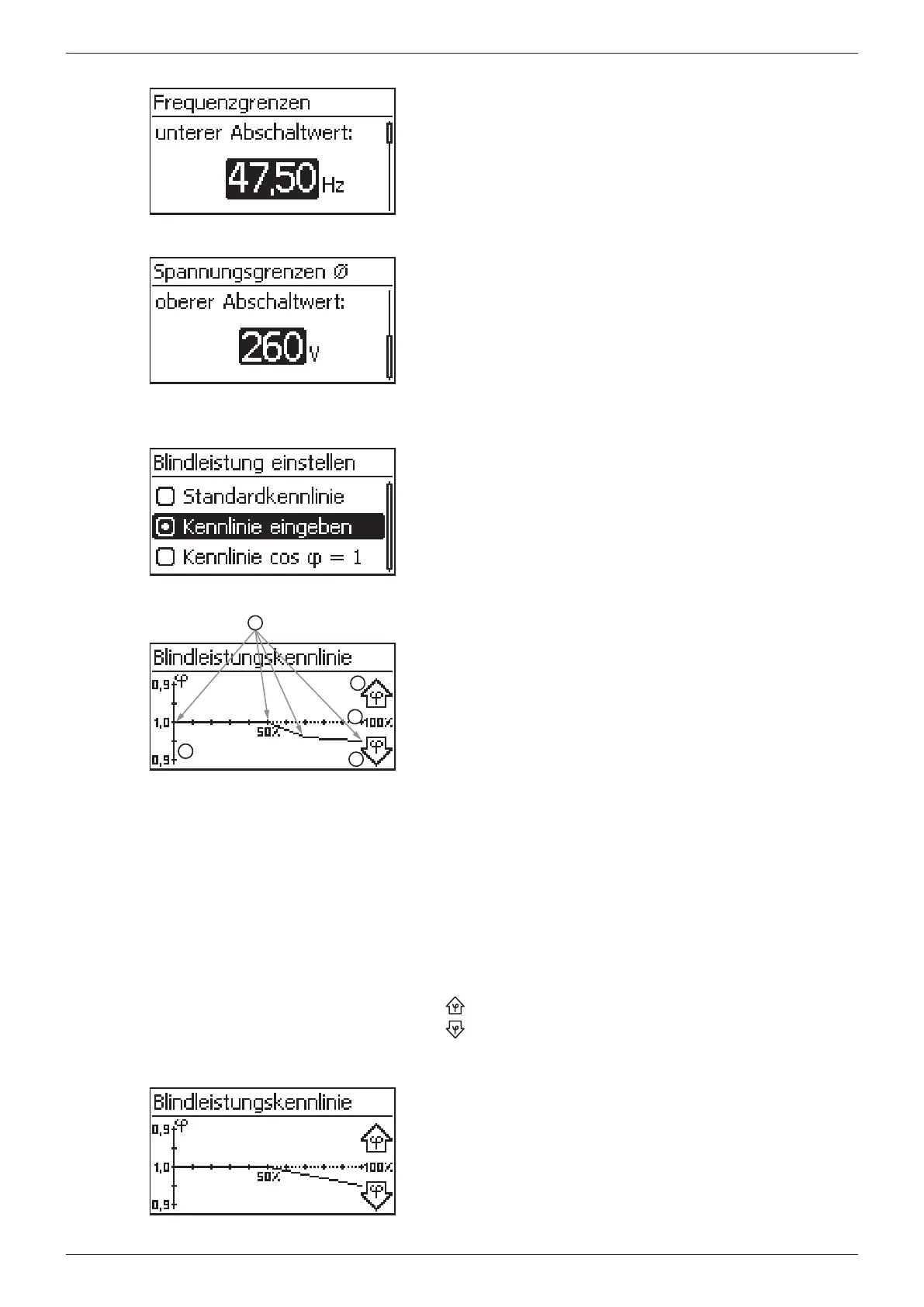

Frequenzgrenzen
Folgende Frequenzgrenzen können geändert werden:
• oberer Abschaltwert Frequenz
• unterer Abschaltwert Frequenz (Abb. links)
• Einschaltschwelle Derating (wegen zu hoher Frequenz)
• Schwellwert Wiederzuschaltfrequenz
Spannungsgrenzen ø (Mittelwert)
Folgende Spannungsgrenzen können geändert werden:
• oberer Abschaltwert Spannung
1)
(Abb. links)
• unterer Abschaltwert Spannung
1)
1)
Der Abschaltwert bezieht sich auf den Mittelwert der
Spannung.
Blindleistungskennlinie
Übersicht
4
5
2
2
3
1
Die Blindleistungskennlinie muss bei der ersten Inbetriebnah-
me eingestellt werden, wenn dies für das zuvor gewählte
Land vorgeschrieben ist. Dabei gilt:
• Zur Auswahl stehen 3 Kennlinien (Abb. links):
Standardkennlinie (vordefiniert)
Kennlinie cos φ = 1 (vordefiniert)
Kennlinie eingeben (manuell einstellbar)
• Die Kennlinie wird nach dem Einstellen in einem Dia-
gramm grafisch angezeigt (Bsp. in Abb. links).
x-Achse, Ausgangsleistung P in %
y-Achse, Phasenverschiebung cos φ
Stützstellen (im Bsp.: 4 Stützstellen)
Pfeilsymbol Übererregung
Pfeilsymbol Untererregung
Technische Einzelheiten
• Jede Kennlinie ist definiert durch 2 bis 8 Stützstellen.
• Eine Stützstelle ist definiert durch die Ausgangsleistung P
des Wechselrichters (x-Achse) und die zugehörige Phasen-
verschiebung (y-Achse).
• Die Phasenverschiebung kann eingestellt werden im
Bereich von 0,95 (Übererregung) über 1,00 (keine Phasen-
verschiebung) bis 0,95 (Untererregung).
• Die Art der Phasenverschiebung ist im Diagramm mit Pfeil-
symbolen dargestellt, die wie folgt definiert sind (Definiti-
on aus Sicht des Wechselrichters):
: Übererregung, induktiv
: Untererregung, kapazitiv
• Die zur Auswahl stehenden 3 Kennlinien haben folgende
Eigenschaften:
Standardkennlinie: vordefiniert gemäß Ländereinstel-
lung (Bsp. in Abb. links).
Kennlinie cos φ = 1: vordefiniert mit cos φ = kons-
tant 1,00
Kennlinie eingeben: Anzahl und x-/y-Werte der Stütz-
stellen sind einstellbar.
Ausnahmen: Die 1. Stützstelle liegt immer bei
x (P %) = 0 %, die letzte immer bei x (P %) = 100 %.
14
742.221 | 12.04
DE
