90
742.221 | 12.04
FR

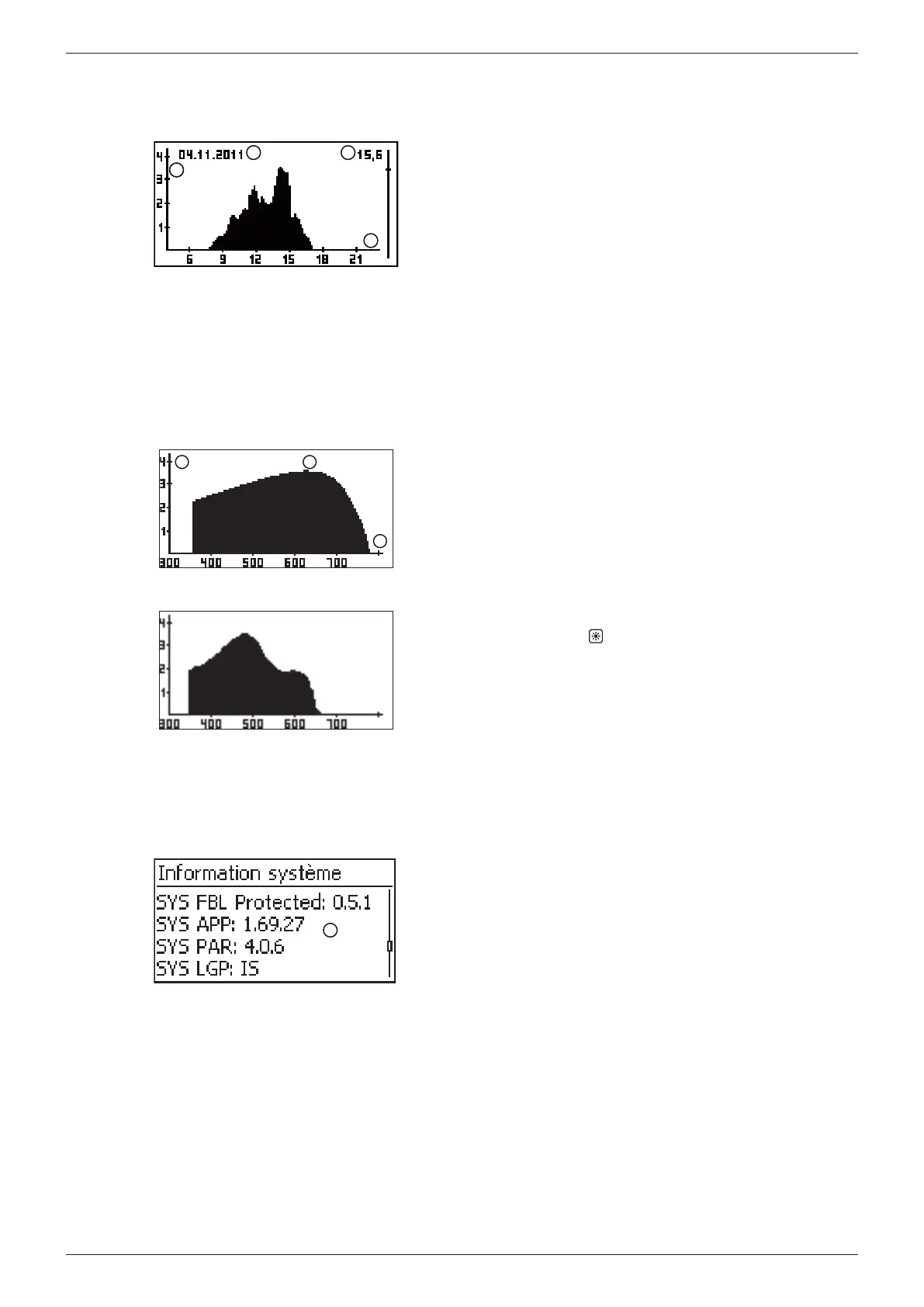

Rendement sous forme graphique (jours, mois, années)
Les rendements journaliers, mensuels et annuels peuvent être affichés sous forme graphique dans
un diagramme.
2
2
3
1
4
Période pour un seul rendement (ici : rendement journalier)
Axe des ordonnées :
– rendement exprimé en kWh
– avec la lettre M, rendement exprimé en MWh
– graduation modifiée en fonction de la valeur maximale
Axe des abscisses : durée exprimée en heures/jours/mois/années
Somme des rendements individuels affichés dans le dia-
gramme en kWh
La représentation graphique permet d'afficher les rendements
annuels des 20 dernières années.
Messages d'événements
Voir section 11, p. 112.
Courbe caractéristique du générateur
1
2 3
axe des abscisses : tension d'entrée en V
axe des ordonnées : puissance en kW
crête = MPP
Si l'option de menu Carac. générateur est appelée, l'onduleur
enregistre la courbe caractéristique du générateur et l'affiche
ensuite (fig. en haut à gauche). Ce processus présente les
spécificités suivantes :
• Lors de l'enregistrement, l'onduleur parcourt la plage de
tension d'entrée et affiche la puissance produite. Durée :
quelques secondes, s'affiche.
• Le MPP se situe à la crête de la courbe caractéristique du
générateur.
• La crête et la courbe caractéristique du générateur se
modifient en fonction de l'ensoleillement.
• La présence de plusieurs crêtes indique un ombrage par-
tiel (fig. en bas à gauche).
• Quand la partie supérieure de la courbe présente un
aspect « aplani », il est probable que l'onduleur n'ait pas
été en mesure d'injecter plus de puissance dans le réseau.
Informations
1
L'option de menu Information comprend les sous-menus sui-
vants.
• Coordonnées
• Information système (voir fig. à gauche) :
– désignation du produit
– numéro de série de l'onduleur
– informations concernant les versions matérielles et
logicielles de l'onduleur (voir exemple sur la fig. à
gauche)
– paramètres régionaux (pays réglé)
– adresse de l'onduleur
– version de la notice correspondant à l'onduleur
• Paramètres régionaux : pays réglé et paramètres du
réseau spécifiques au pays ; voir aussi p. 117.
• Caractéristique puissance réactive : diagramme
de la caractéristique de puissance réactive (uniquement s'il
est imposé pour le pays réglé)
• Auto-test : résultat du dernier auto-test réussi (unique-
ment si le pays réglé est Italie)
