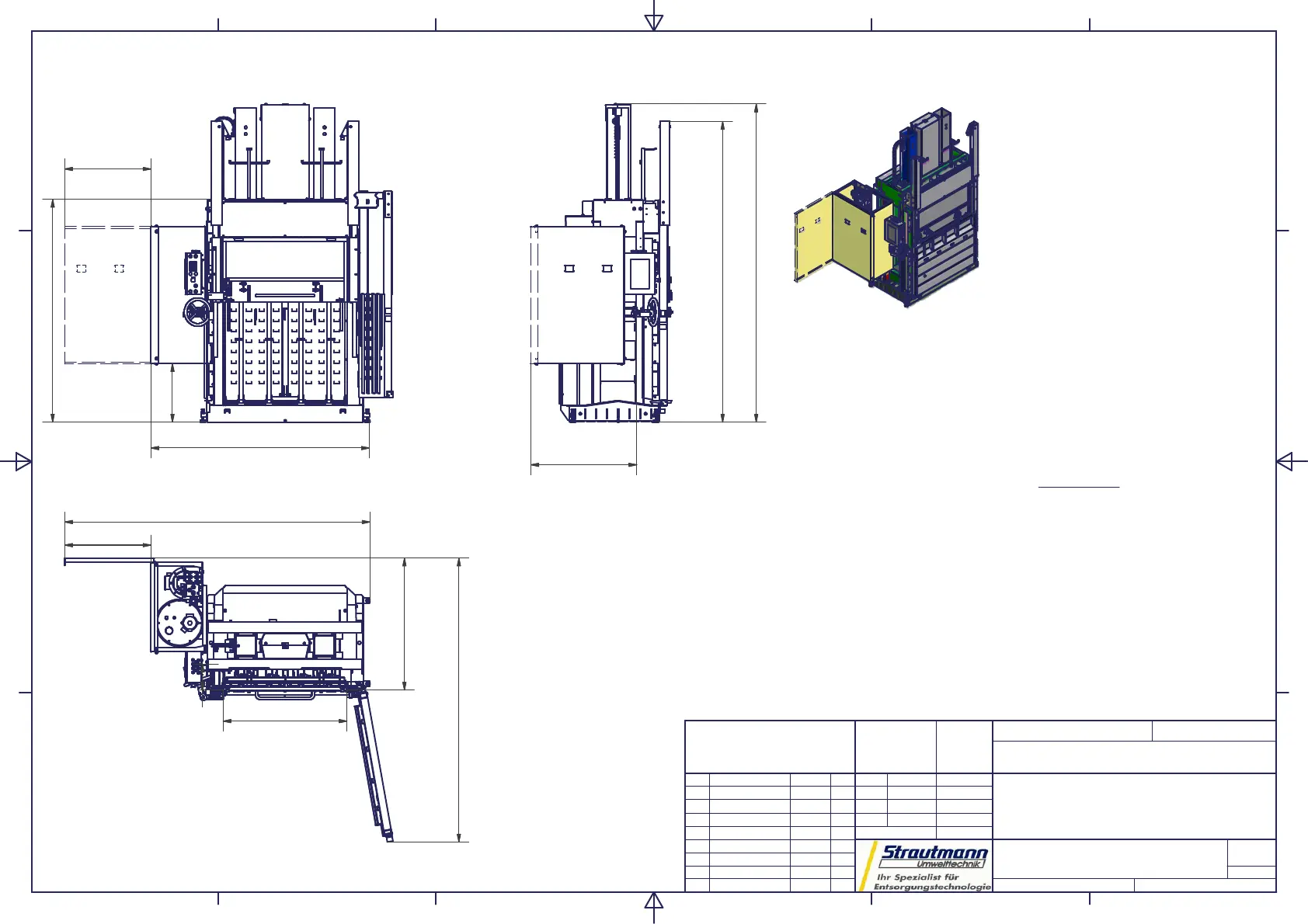

Strautmann PP 1207 - Page 64

( 1 : 50 )
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
Status
Änderungen
Datum
Name
Datum Name
Gezeichnet
Kontrolliert
Norm
Maßstab:
Diese Zeichnung darf ohne unsere
Genehmigung weder vervielfältigt
noch Dritten oder Konkurrenzfirmen
zugängig gemacht werden.
Allgemein-
tolleranzen
ISO 2768-m
Oberflächen
DIN ISO
1302
Masse:
Typ:
/
ENG-009680.iam
PP 1208 PLUS 70 - 700KN
25.05.2009
Martin.Meyer
1
A3
PP1208Plus70
1:30
1
DB070701-01
2107
2
1
4
9
5
6
4
1020
2
9
0
0
3
0
6
9
832
1
2
7
2
2944
1194
2
4
8
832
Ballenabmessung:
820 x 1200 x 1200 [LxBxH in mm]
Ballengewicht:
500 kg *
Kammerinnenmaße:
1190 x 790 x 1597 [BxTxH in mm]
Einfüllöffnung:
1200 x 600 [BxH in mm]
Presskraft:
700 KN
Presshub:
890 mm
Taktzeit:
ca. 30 sek.
Maschinengewicht:
2600 Kg
Motorleistung:
9,2 KW
Anschlußwerte:
400 V / 3 Phasen / 50 Hz
Optionen:
TopPlus®
QuickDoor®
PowerSave
HydroClose
CircleSystem®
BaleMatic®
ReineForce
EasyStrap
EasyBind
*...Ballengewicht ist materialabhängig
2
7
3
8
