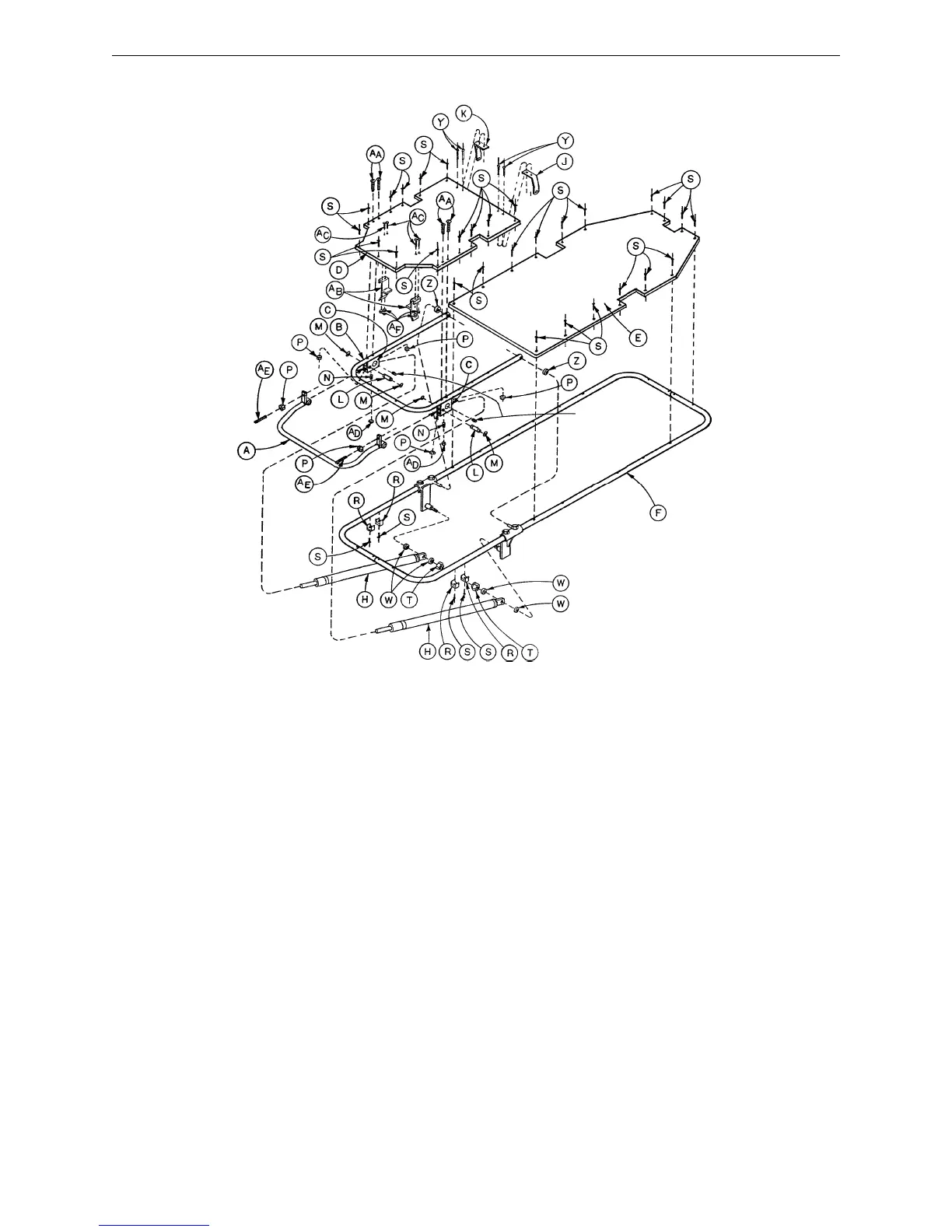

1000–342–9 24” Fiberresin Pneu. Fow./Stat. Foot Litter Ass’y
p/n 21–119
set screw (ref.)
Item Part No. Part Name Qty.
A 1000–242–51 Handle Assembly, Welded 1
B 1000–242–56 Head End Fowler, Pneumatic 1
C (page 54) Housing Assembly 2
D 1000–242–55 Head End Top, Pneumatic 1
E 1000–141–14 Foot End Top 1
F 1000–42–40 Litter Frame Assembly 1
H 1010–31–78 Gas Cylinder 2
J 1000–121–3 Formed Bracket, Right 1
K 1000–121–4 Formed Bracket, Left 1
L 1510–31–37 Pivot 2
M28–8 Retaining Ring 4
N21–125 Set Screw 2
P15–50 Hex Nut 6
R 378–24–42 Formed Washer 4
S25–69 Pop Rivet 33
T16–35 Nylock Nut 2
W14–21 Nylon Washer 4
Y25–86 Pop Rivet 4
Z 921–22–59 Spacer 2
AA 7–27 Truss Hd. Mach. Screw 4
AB 1010–23–32 Cassette Lock 2
AC 4–149 Button Hd. Cap Screw 4
AD 15–37 Jam Nut 2
AE 21–126 Set Screw 2
AF 16–3 Fiberlock Nut 4
