SWM Superdual E4 2017 - Page 176

5
4
1
6
6
2
3
7
FR - 48

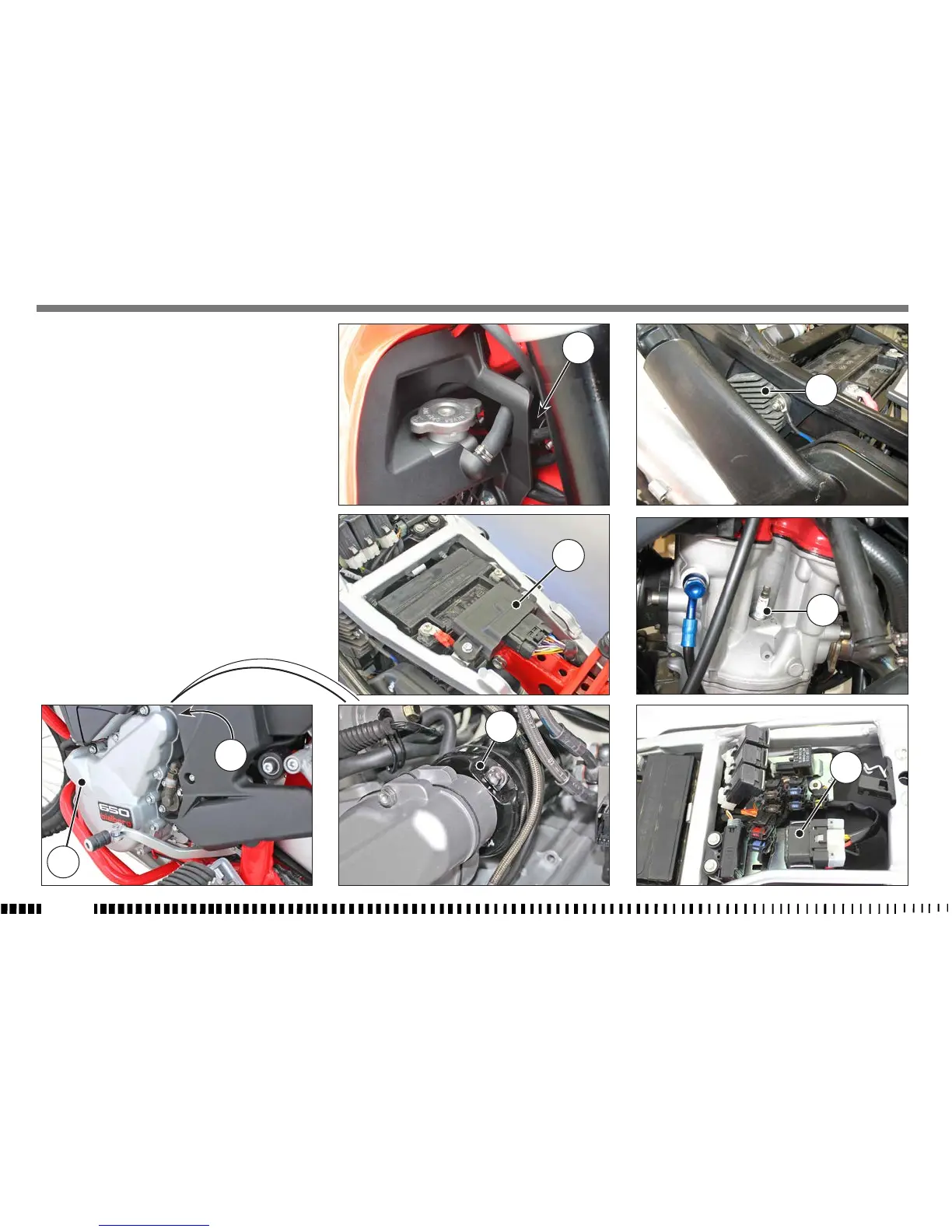

POSITION COMPOSANTS ÉLECTRIQUES
Le système d’allumage se compose des éléments
suivants :
- Générateur (1) à l’intérieur du couvercle carter
gauche ;
- Bobine électronique (2) sous le réservoir carbu-
rant ;
- Centrale électronique (3) sous la selle ;
- Régulateur de tension (4) à droite du châssis ar-
rière ;
- Bougie d’allumage (5) à droite de la tête de cy-
lindre ;
- Moteur démarrage de 12V-700W (6) derrière le
cylindre moteur ;
- Télérupteur du démarrage électrique (7) monté
sur la plaque porte-fusibles, sous la selle ;
