8
10
9
11
12
14
13B
13A
13
FR
FR - 49

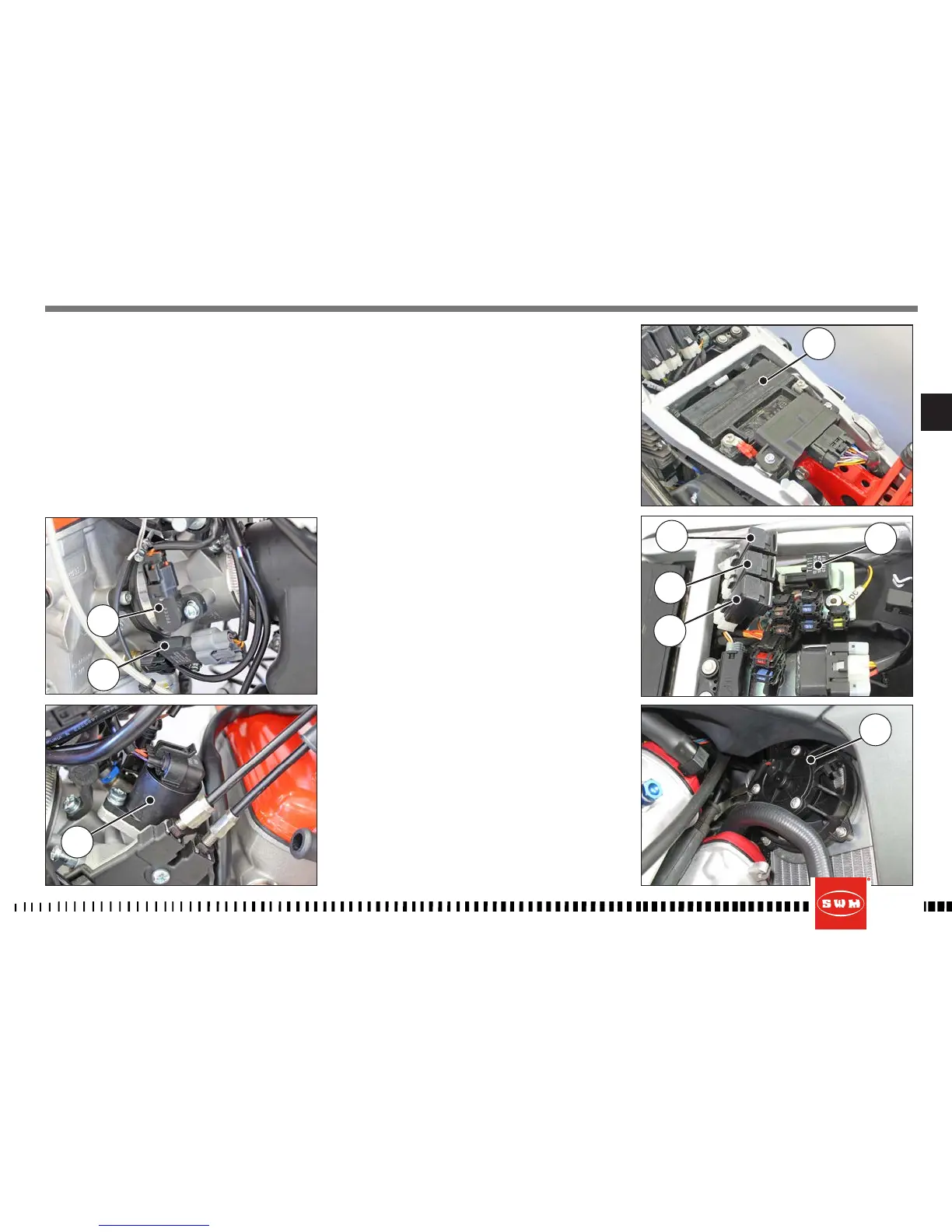

- Capteur de pression et de température de l’air (8)
sur le corps de papillon.
- Capteur TPS (9) sur le corps de papillon,
- Moteur pas à pas (10) sur le corps de papillon.
Le système électrique se compose des éléments
suivants :
- Batterie de 12V-14Ah (11) sous le siège ;
- Centrale des clignotants (12) montée sur la plaque
des accessoires, sous la selle ;
- Relais montés sur la plaque des accessoires, sous
la selle ;
- Relais (13) du ventilateur électrique ;
- Relais (13A) de l'injecteur, de la sonde Lambda,
de la pompe à essence, de la bobine ;
- Relais (13B) des feux de direction, des feux
de stop, des feux de croisement, des feux de
route ;
- Électro-ventilateur (14) ;
