SWM Superdual E4 2017 - Page 178

21
15
15A
15B
15C
16
17
18
19
20
22
FR - 50

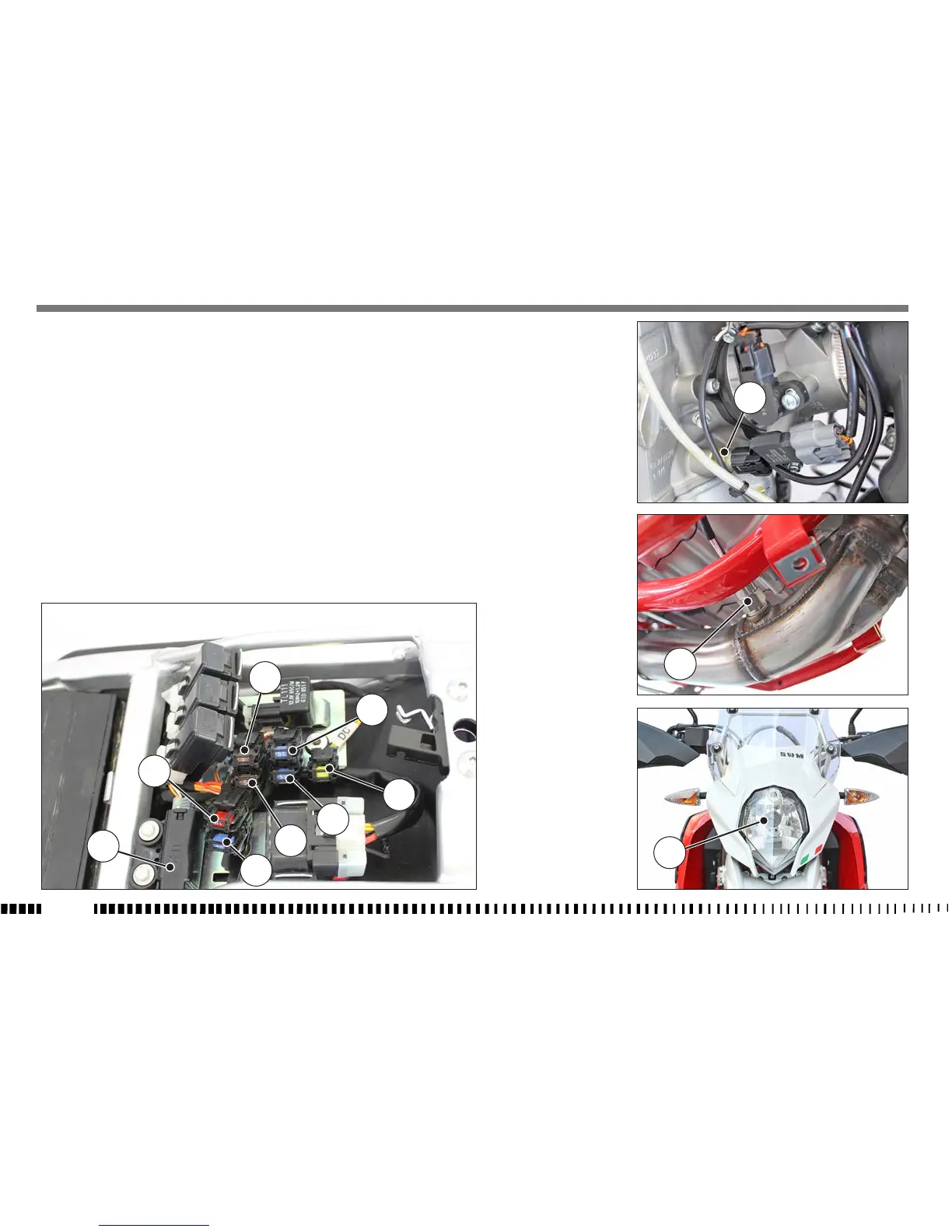

- Fusibles montés sur la plaque des accessoires,
sous la selle ;
- Fusible (15) - 15A (gaine du câble indiquée par
un « FP ») : pompe du carburant, bobine H.T.,
réchauffeur de la sonde Lambda, injecteur ;
- Fusible (15A) - 15A (gaine du câble indiquée par
un « FM ») : 12V sous-clé (tension de l'équipe-
ment), feux de position ;
- Fusible (15B) - 20A (gaine du câble indiquée
par « FDC ») : ventilateur, feu stop arrière, feu
de route, feu de croisement, feux clignotants,
avertisseur sonore, alimentation du tableau de
bord (visualisation des fonctions du cadran).
- Fusible (15C) - 5A (gaine du câble portant l'ins-
cription « FSW ») : feux anti-brouillard.
- ABS1- 15A (16) - (gaine du câble portant l’inscrip-
tion « ABS1 »): Protection de la centrale.
- ABS2- 10A (17) - (gaine du câble portant l’inscrip-
tion « ABS2»): Protection de la centrale.
- ABS3- 5A (18) - (gaine du câble portant l’inscrip-
tion « ABS3 »): 12 V sous-clé de la centrale.
- Capteur de chute (19) (TS) monté sur la plaque des
accessoires, sous la selle ;
- Capteur (20) de température du réfrigérant ;
- Sonde Lambda (21) ;
- Phare (22) équipé d'une lampe halogène à deux
feux de 12V-60/55W et d'une lampe du feu de
position de 12V-5W ;
