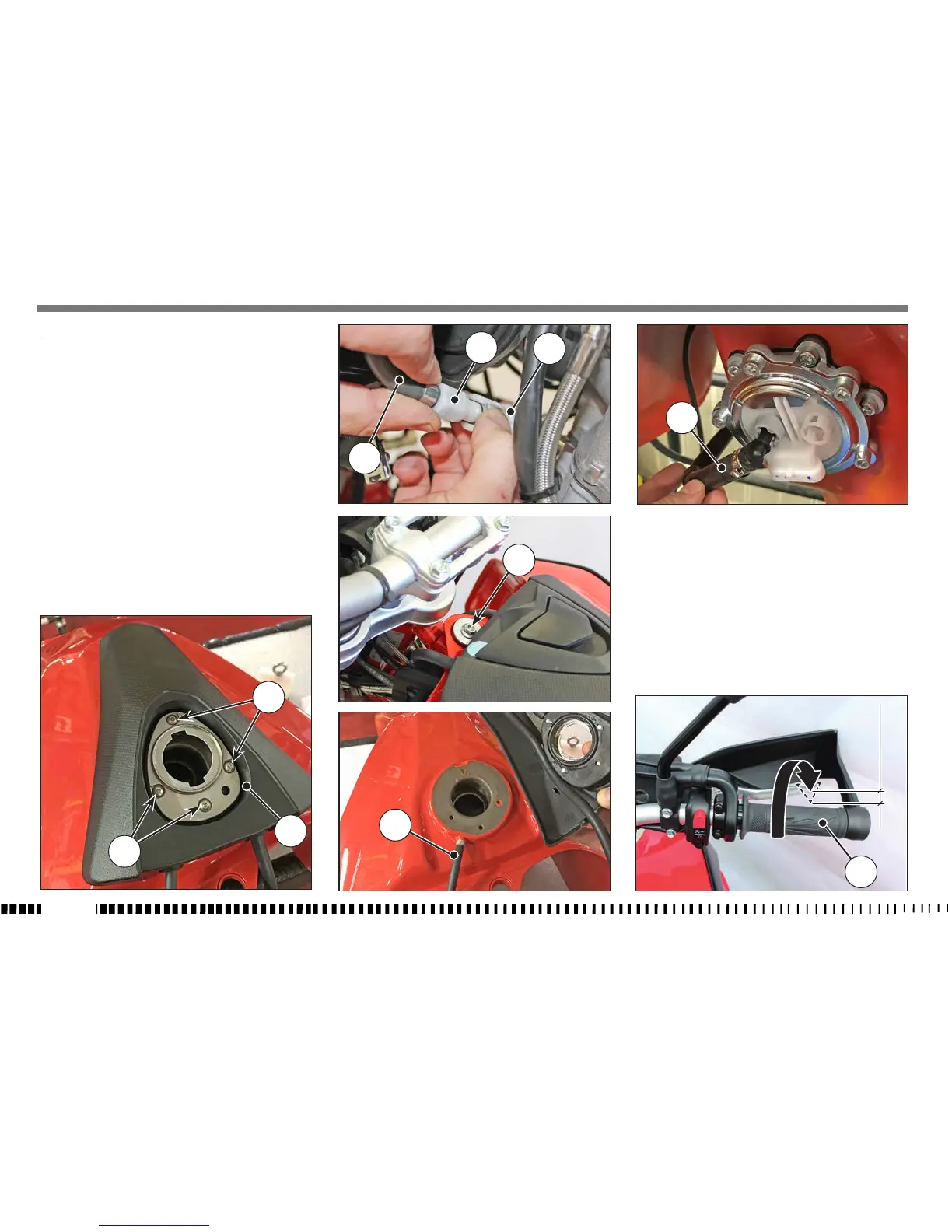

EINSTELLUNG DES GASZUGS
Für die Kontrolle der richtigen Einstellung des Gas-
zugs wie folgt vorgehen:
- Den Sattel wie im Absatz „Kontrolle Luftfilter‟
angegeben, abnehmen;
- Die Zunge des Schnellverschlusses (1) drücken
und die Verbindungsschläuche (2) der beiden Sei-
ten des Tanks abziehen;
- Die Befestigungsschraube (3) des Tanks lösen;
- Die Schrauben (4) abschrauben und den Deckel
(5), ohne ihn abzunehmen, versetzen;
- Den Entlüftungsschlauch (6) des Tanks abneh-
men;
- Den Tank anheben und den Verbindungsschlauch
(7) zur Drosselklappe abnehmen;
- Den Tank abnehmen;
- Den Gasgri (8) drehen und kontrollieren, ob ein
Spiel von ungefähr 2 mm gegeben ist.
- Andernfalls die Kontermuttern (9) lösen und die
Stellschraube (10) auf geeignete Weise verstellen
(beim Lösen wird das Spiel größer, beim Festzie-
hen wird das Spiel kleiner).
- Die Kontermuttern (9) wieder festziehen.
-
Das Ganze wieder in umgekehrter Reihenfolge ein-
bauen, dabei darauf achten, die Schrauben (4) mit 4
Nm und die Schraube (3) mit 25 Nm anzuziehen.
