SWM Superdual E4 2017 - Page 280

3
4
5
5a
2
1
MAX
MIN
ES - 28

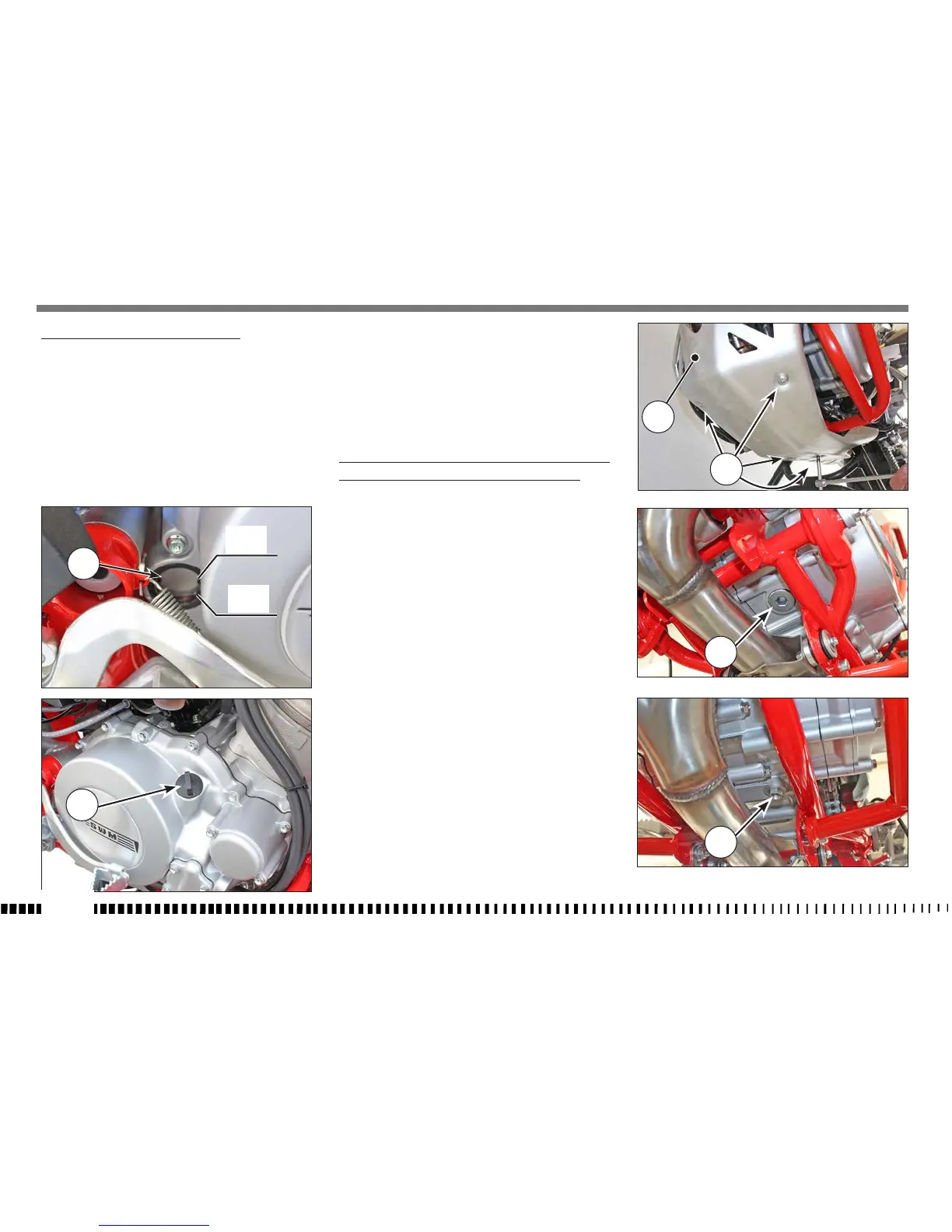

COMPROBACIÓN DEL NIVELDEL ACEITE
Con el vehículo sobre suelo llano y en posición vertical,
verificar el nivel del aceite a través de la mirilla de ins-
pección (1) que se encuentra en el cárter derecho del
motor. Verificar que el nivel se encuentre entre las dos
marcas MIN y MAX.
Para agregar aceite es preciso quitar el tapón de lle-
nado (2).
Nota*: Realice esta operación con el motor caliente.
ATENCIÓN*: Tener cuidado de no tocar el aceite
caliente del motor.
SUSTITUCIÓN ACEITE DEL MOTOR Y LIMPIEZA- SUSTITUCIÓN
DE LOS FILTROS DE RED METÁLICOS Y DE CARTUCHO
ATENCIÓN*: Tener cuidado de no tocar el aceite
caliente del motor.
La operación se deberá realizar, CON EL MOTOR CA-
LIENTE, del siguiente modo:
• Posicionar la motocicleta sobre el caballete cen-
tral;
• Desenroscar los cuatro tornillos (3) y quitar la
protección del motor (4);
• Quitar el tapón de llenado del aceite (2);
• Colocar un recipiente debajo del motor;
• Quitar los tapones de vaciado del aceite (5) y (5a);
• Evacuar el aceite de vaciado y limpiar el imán del
tapón (5);
