SWM Superdual E4 2017 - Page 32

3
4
5
5a
2
1
MAX
MIN
IT - 28

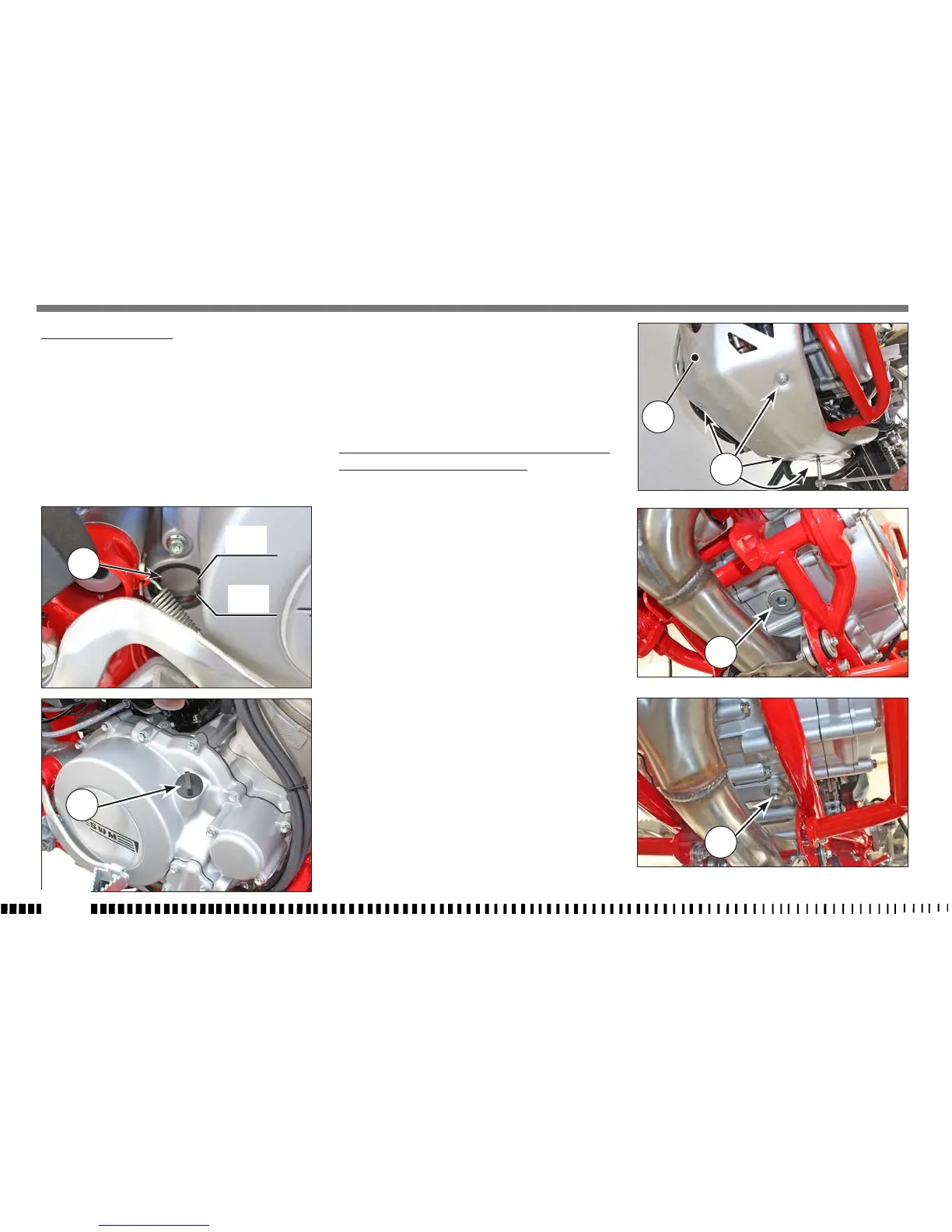

CONTROLLO LIVELLO OLIO
Tenendo il motociclo in piano ed in posizione verticale,
controllare il livello dell’olio per mezzo dell’oblò di ispe-
zione (1) inserito sul carter destro del motore. Verificare
che il livello si trovi compreso tra le due tacche MIN e
MAX.
Per effettuare il rabbocco, rimuovere il tappo di carico
(2).
Nota*: Eseguire questa operazione a motore caldo.
ATTENZIONE*: Fare attenzione a non toccare l’o-
lio caldo.
SOSTITUZIONE OLIO MOTORE E PULIZIA- SOSTITUZIO-
NE FILTRI METALLICI ED A CARTUCCIA
ATTENZIONE*: Fare attenzione a non toccare
l’olio caldo.
L’operazione dovrà essere effettuata, A MOTORE
CALDO, nel modo seguente:
• Posizionare la moto sul cavelletto centrale;
• Svitare le quattro viti (3) e rimuovere la protezio-
ne motore (4);
• Togliere il tappo di carico olio (2);
• porre una bacinella sotto il motore;
• togliere i tappi di scarico olio (5) e (5a);
• evacuare l’olio esausto e pulire la calamita sul
tappo (5);
