IT - 29
IT

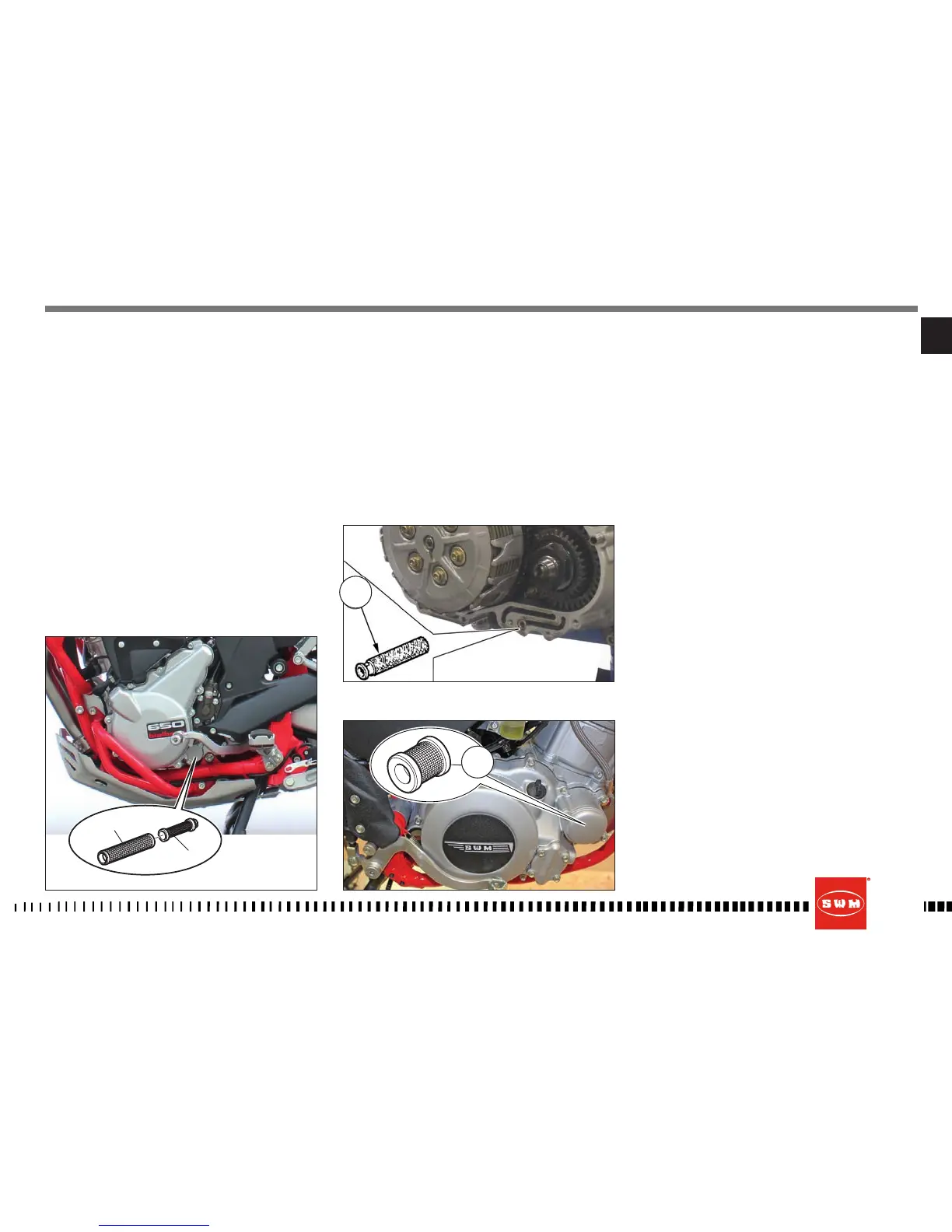

• rimuovere i tre filtri metallici (6), (7) sulla sinistra
del motore, e il filtro (8) sulla destra (tra coper-
chio e carter), controllare le condizioni degli anelli
OR ed effettuare la pulizia dei filtri con benzina;
procedere inversamente per il rimontaggio;
• per sostituire la cartuccia filtro (9) è necessario svi-
tare le viti di fissaggio e rimuovere il coperchietto;
• una volta sostituiti i filtri, rimontare i tappi di scarico
(5) e (5a), e versare la prevista quantità di olio;
• rimontare la protezione motore (4).
AVVERTENZA*:
Fare attenzione al senso di rimontaggio del
ltro (8).
• Nella fase di rimontaggio, rispettare le seguenti
coppie di serraggio:
• Tappo di scarico (5) ................................................30 Nm
• Tappo di scarico (5a) ..............................................24 Nm
• Viti tappo filtri (6) e (7) ................8 Nm + Loctite 243
• Viti cartuccia filtro (9) ............................................ 10 Nm
• Viti coperchio frizione per arrivare
al filtro (8) ....................................................................10 Nm
• Vite protezione motore (4) ........8 Nm + Loctite 243
Nota*: Sostituire tutte le guarnizioni e le rosette di
tenuta.
