IT - 31
IT

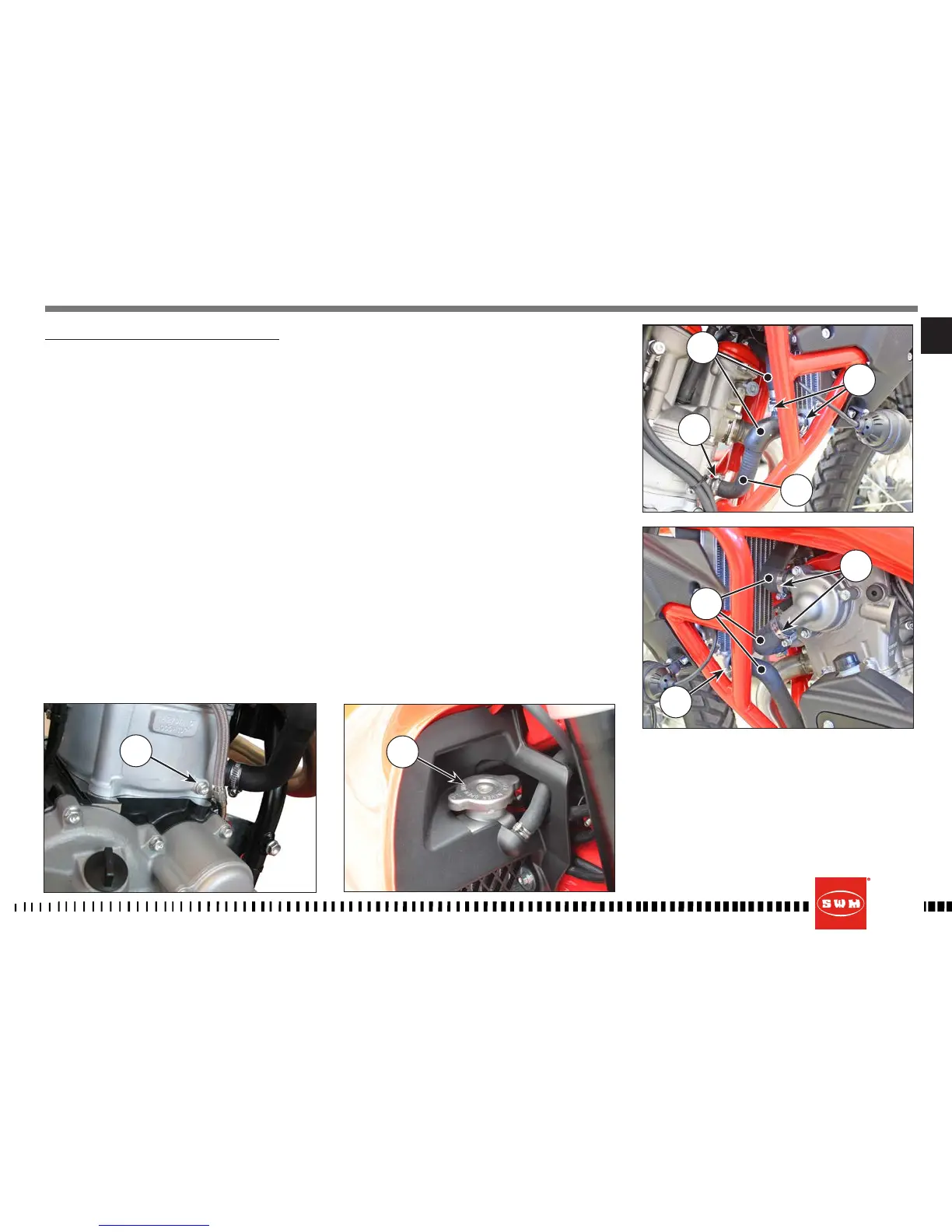

SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO
ATTENZIONE*: L’operazione di sostituzione del
liquido di raffreddamento deve essere esegui-
ta con motore freddo.
Procedura standard
- Porre un contenitore sul lato destro del cilindro,
sotto la vite (1) di scarico refrigerante. Togliere
PER PRIMA la vite (1), aprire LENTAMENTE il tappo
(2) del radiatore destro e lasciar defluire il refri-
gerante nel contenitore inclinando sulla destra il
motociclo. Rimontare la vite (1), riavvitandola ad
una coppia di serraggio di 8 Nm.
Procedura rapida
- Porre un contenitore sul lato destro del cilindro,
sotto il tubo (3).
- Allentare la fascetta (4) e staccare il tubo (3) dal
motore.
- Aprire LENTAMENTE il tappo (2) del radiatore de-
stro e lasciar deuire il refrigerante nel conteni-
tore inclinando sulla destra il motociclo.
- Rimontare il tubo (3) e avvitare la fascetta (4).
Procedura di riempimento
- Versare nel radiatore la quantità di liquido pre-
scritta e portare il motore in temperatura per
eliminare eventuali bolle d’aria.
- Attendere che il liquido di rareddamento sia
freddo quindi, togliere il tappo (2) e controllare il
livello come indicato nel paragrafo “Controllo li-
vello liquido di rareddamento”.
- Controllare periodicamente i manicotti di colle-
gamento (vedi “Scheda di manutenzione perio-
dica”); ciò eviterà che si verichino perdite di re-
frigerante con conseguente rischio di grippaggio
del motore. Se sulle tubazioni (A) si presentano
screpolature, rigonamenti o indurimenti dovuti
ad essiccamento dei manicotti, sarà opportuna
la loro sostituzione.
- Controllare il corretto ssaggio delle fascette (B).
