IT - 32

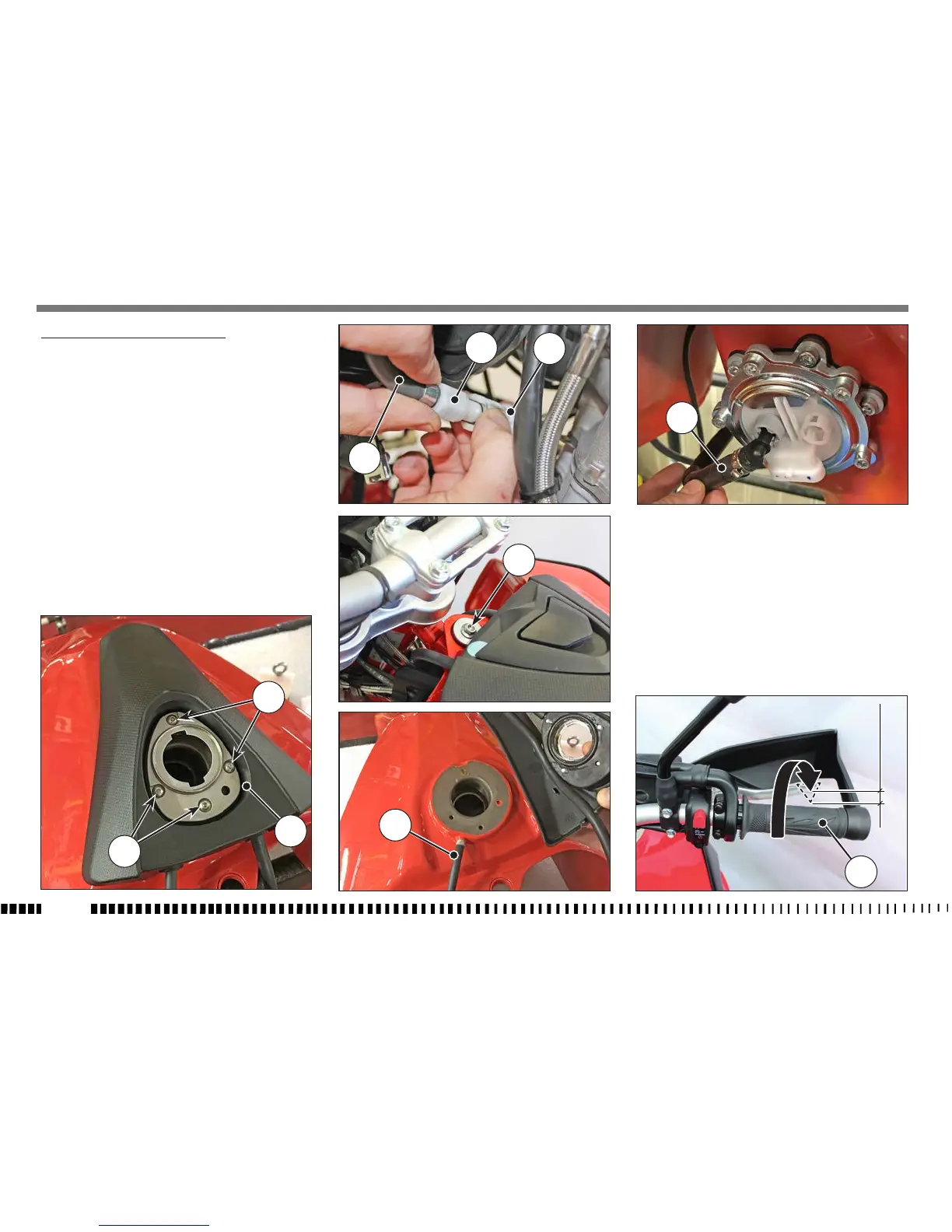

REGOLAZIONE CAVO COMANDO GAS
Per verificare la corretta registrazione della trasmis-
sione di comando gas operare nel modo seguente:
- Rimuovere la sella come indicato nel paragrafo
"Controllo ltro aria";
- premere la linguetta del raccordo rapido (1) e
staccare i tubi (2) di collegamento dei due lati del
serbatoio;
- svitare la vite (3) di ssaggio serbatoio;
- svitare le viti (4) e spostare, senza staccare, il co-
perchio (5);
- staccare il tubo (6) di sato del serbatoio;
- sollevare il serbatoio e staccare il tubo (7) di colle-
gamento al corpo farfallato;
- rimuovere il serbatoio;
- ruotare la manopola (8) accelleratore e control-
lare che vi sia un gioco di 2 mm circa;
- qualora ciò non avvenisse sbloccare i controdadi
(9) e ruotare opportunamente le viti di registro
(10) (svitandola si diminuisce il gioco, avvitandola
lo si aumenta);
- bloccare nuovamente i controdadi (9):
- rimontare il tutto procedendo in senso inverso,
facendo attenzione a serrare le viti (4) a 4 Nm e
la vite (3) a 25 Nm.
