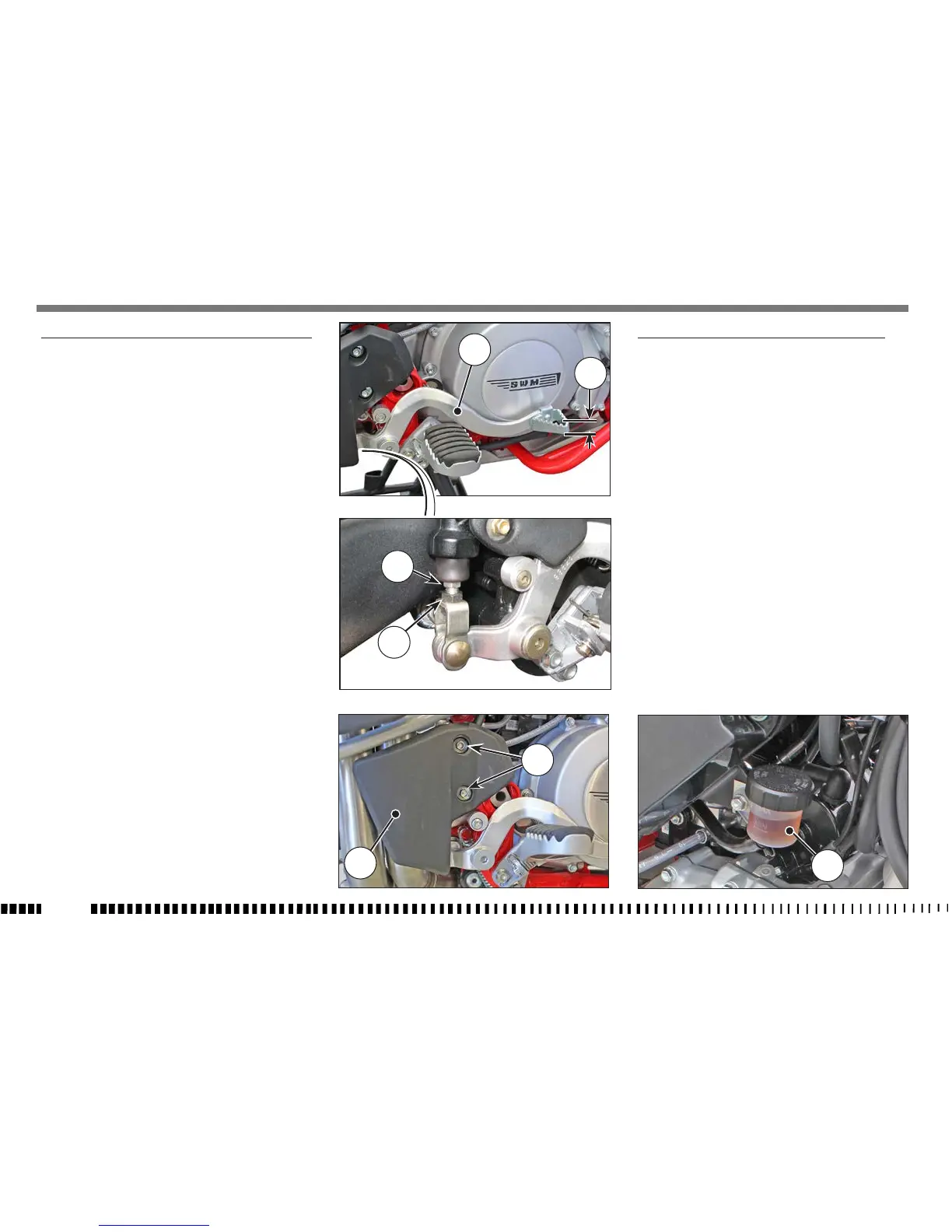

REGISTRAZIONE CORSA A VUOTO FRENO POSTERIORE
Il pedale (1) di comando del freno posteriore, deve
avere una corsa a vuoto (B) di 5 mm prima di inizare
l’azione frenante.
Qualora ciò non si verificasse, procedere alla regi-
strazione nel modo seguente:
- svitare le due viti (2) e rimuovere il carterino (3);
- allentare il dado (4);
- agire sull’astina comando pompa (5) per aumen-
tare o diminuire la corsa a vuoto;
- a operazione effettuata serrare nuovamente il
dado (4).
ATTENZIONE*:
La mancanza della corsa a vuoto prescritta
provocherà la rapida usura delle pastiglie fre-
no con il conseguente rischio di arrivare alla
TOTALE INEFFICIENZA DEL FRENO.
CONTROLLO LIVELLO FLUIDO FRENO POSTERIORE
l livello del fluido della pompa non deve mai trovarsi
al di sotto del valore minimo indicato sul serbatoio
trasparente (1) .
Un eventuale abbassamento del livello del fluido può
permettere l’ingresso di aria nell’impianto con con-
seguente allungamento della corsa della leva.
ATTENZIONE*: Se il pedale del freno risulta
troppo “morbido”, si è in presenza di aria nella
tubazione o di un difetto dell’impianto. Essen-
do pericoloso guidare il motociclo in queste
condizioni, fare immediatamente controllare
l’impianto frenante presso il Concessionario
SWM.
AVVERTENZA*: Non versare fluido freni su su-
perfici verniciate o lenti (es. di fanali)
