SWM Superdual E4 2017 - Page 54

21
15
15A
15B
15C
16
17
18
19
20
22
IT - 50

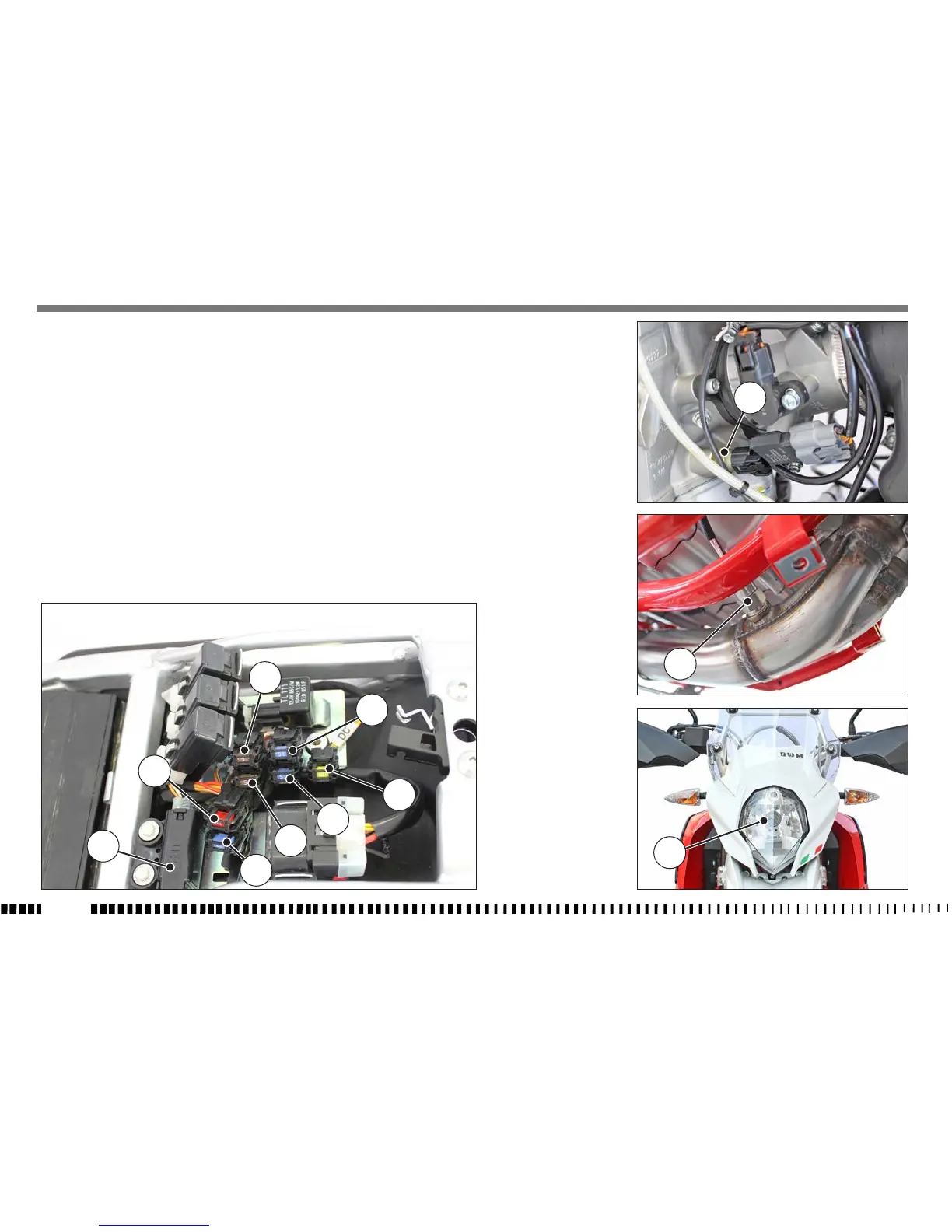

- Fusibili posti sulla piastra portautenze sotto la sel-
la;
- Fusibile (15) - 15A (guaina del cavo contraddistin-
ta da scritta “FP”): pompa carburante, bobina
A.T., riscaldatore sonda Lambda, iniettore;
- Fusibile (15A) - 15A (guaina del cavo contraddi-
stinta da scritta “FM”): 12V sottochiave (ten-
sione impianto), luci di posizione;
- Fusibile (15B) - 20A (guaina del cavo contraddi-
stinta da scritta “FDC”): elettroventola, stop po-
steriore, abbagliante, anabbagliante, indicatori
di direzione, avvisatore acustico, alimentazione
cruscotto (visualizzazione funzioni strumento).
- Fusibile (15C) - 5A (guaina del cavo contraddi-
stinta da scritta “FSW”): faretti fendinebbia.
- ABS1- 15A (16) - (guaina del cavo contraddistinta
da scritta “ABS1”): Protezione centralina;
- ABS2- 10A (17) - (guaina del cavo contraddistinta
da scritta “ABS2”): Protezione centralina;
- ABS3- 5A (18) - (guaina del cavo contraddistinta
da scritta “ABS3”): 12V sottochiave centralina.
- Sensore di caduta (19) (TS) posto sulla piastra por-
tautenze sotto la sella;
- Sensore (20) temperatura refrigerante;
- Sonda Lambda (21);
- Proiettore (22) con lampada alogena biluce da 12V-
60/55W e lampada luce di posizione da 12V-5W;
