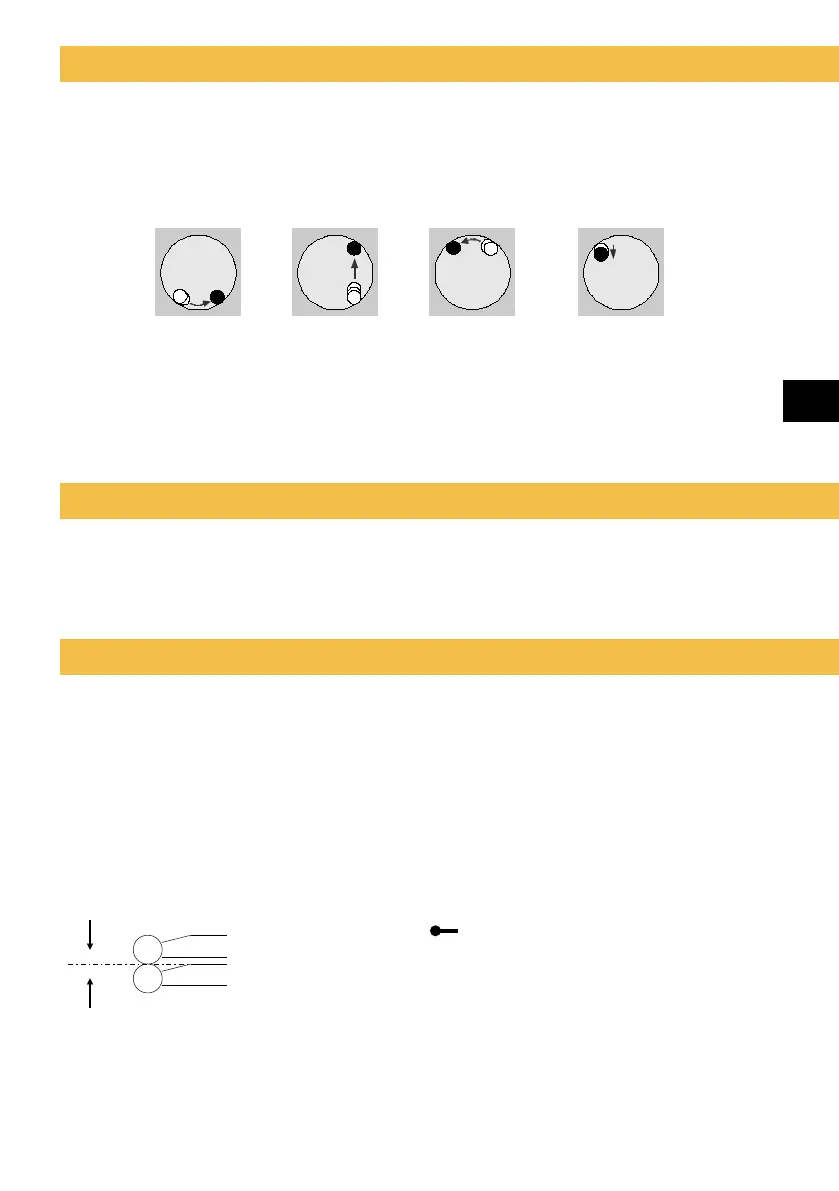

1. 1ère mesure 2. Action sur FCT 4. Action sur FCT3. 2ème mesure
Utilisation du bouton FCT en mode diamètre
Mesurer avec un Hi_Cal
Introduction de la constante
F
En mode de mesure de diamètres, le bouton FCT peut être utilisé avantageu-
sement en lieu et place du bouton UP/DOWN situé au dos du Hi_Cal pour
activer les déplacements du chariot motorisé à l’intérieur des diamètres. Ceci
est spécialement intéressant dans le cas de mesure de diamètres de petite
dimension :
A la n de la mesure (4) le bouton FCT dégage la touche de mesure pour
permettre une nouvelle mesure de diamètre.
Lorsque la touche de mesure n’est plus en contact avec la pièce à mesurer, le
bouton, FCT retrouve sa fonction de base (Print par exemple).
Utiliser le bouton UP/DOWN au dos de l’instrument pour déplacer le chariot
motorisé vers le haut ou le bas, jusqu’à ce que la touche de mesure soit en
contact avec la surface de base (marbre).
Avant de commencer à mesurer, il est important de vérier la valeur de la
constante de la touche de mesure, spécialement dans le cas de mesures de
diamètres, rainures, épaulements. Dans ce type de mesures, la touche de
mesure est active une fois vers le bas et une fois vers le haut. L’introduction
de la constante de la touche de mesure permet de compenser le diamètre de
la bille et la exion de la touche.
Le bloc d’étalonnage livré de série avec le Hi_Cal permet de mesurer la
constante de la touche de mesure.
Presser le bouton CST , puis palper sur une des surfaces du
bloc d’étalonnage. Dégager la touche de mesure, et palper sur la
surface opposée. La valeur de la constante est mémorisée puis a-
chée pendant quelques secondes.
Important: la valeur de la constante doit être introduite à chaque change-
ment de touche de mesure ou modication de la position de la celle-ci.
La valeur de la constante peut à tout instant être vériée en pressant sur le
bouton CST. Une deuxième action sur CST désactive le mode constante.
