Mesure de diamètres et entraxes
F
Introduire la valeur de la constante avant de commencer des mesures de
diamètres et entraxes, puis presser le bouton pour démarrer le mode de
mesure de diamètres et entraxes.
Ce mode permet la mesure depuis une référence, mais également la mesure
de la distance entre deux axes.
Procédure :

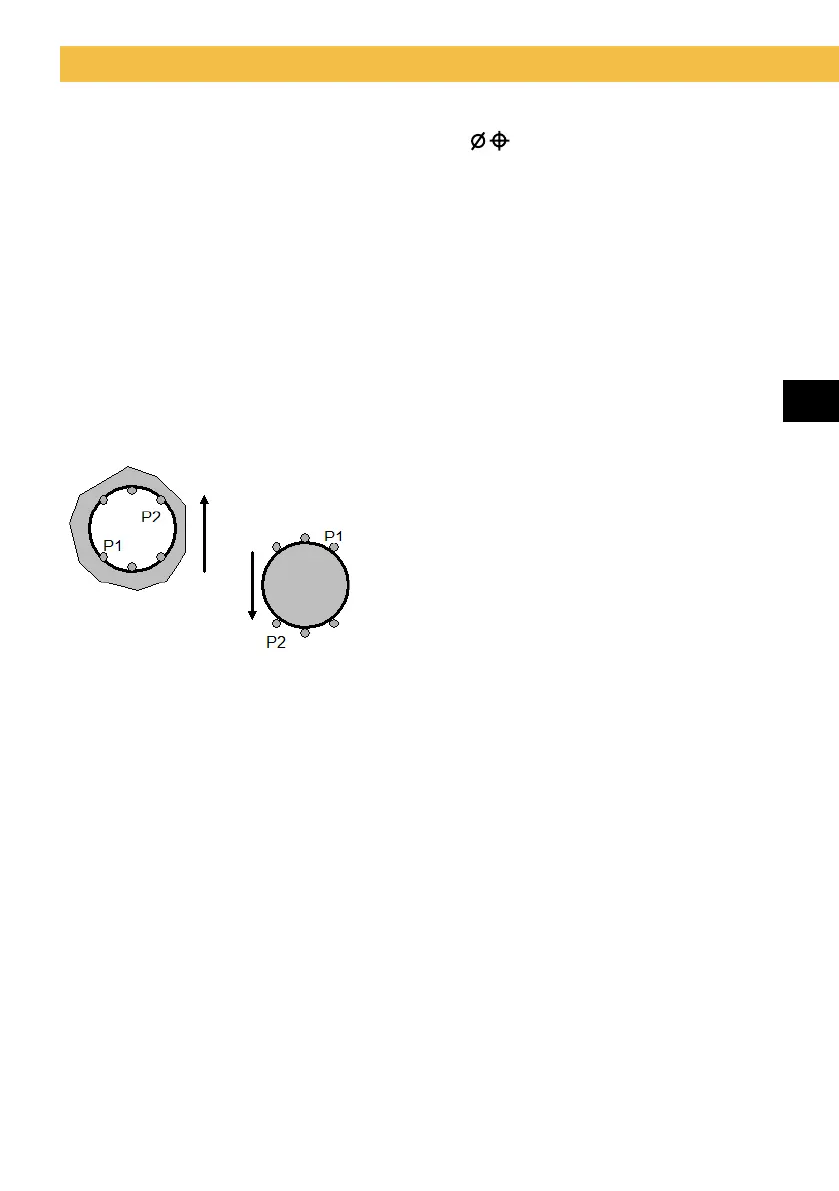

1. Déplacer le chariot motorisé, jusqu’à ce
que la touche de mesure se trouve à
un point P1, décalé par rapport à l’axe
du diamètre (ou de l’arbre) à mesurer
2. Déplacer le Hi_Cal ou la pièce laté-
ralement pour la recherche du point
de rebroussement. La valeur du point
de rebroussement est mémorisée
3. Déplacer le chariot motorisé jusqu’à
ce que la touche de mesure soit au
point P2, décalé par rapport à l’axe du
diamètre (ou de l’arbre) en utilisant le
bouton UP/DOWN ou le bouton FCT¹
et répéter le déplacement latéral pour
rechercher le second point de rebrous-
sement. Le Hi_Cal a󰀩che le diamètre et
l’entraxe simultanément.
FCT¹ L’utilisation du bouton FCT en mode diamètre commande le dépla-
cement du chariot motorisé, quelle que soit la fonction pour laquelle il a été
programmé. A la n de la mesure du diamètre, le bouton FCT retrouve auto-
matiquement sa fonction prédénie.
Pour mesurer des entraxes, presser le bouton SET pour introduire le centre
du diamètre mesuré comme nouvelle référence de mesure, puis mesurer le
second diamètre.
Remarque : la procédure est la même pour la mesure de diamètres (inté-
rieurs ou extérieurs) et pour les épaulements. La séquence de mesure n’a
pas d’importance.
