Position haute :
utilisation de supports
de touches (touche
longue, 90°, articulés
Position basse :
utilisation de touches de
mesure standards

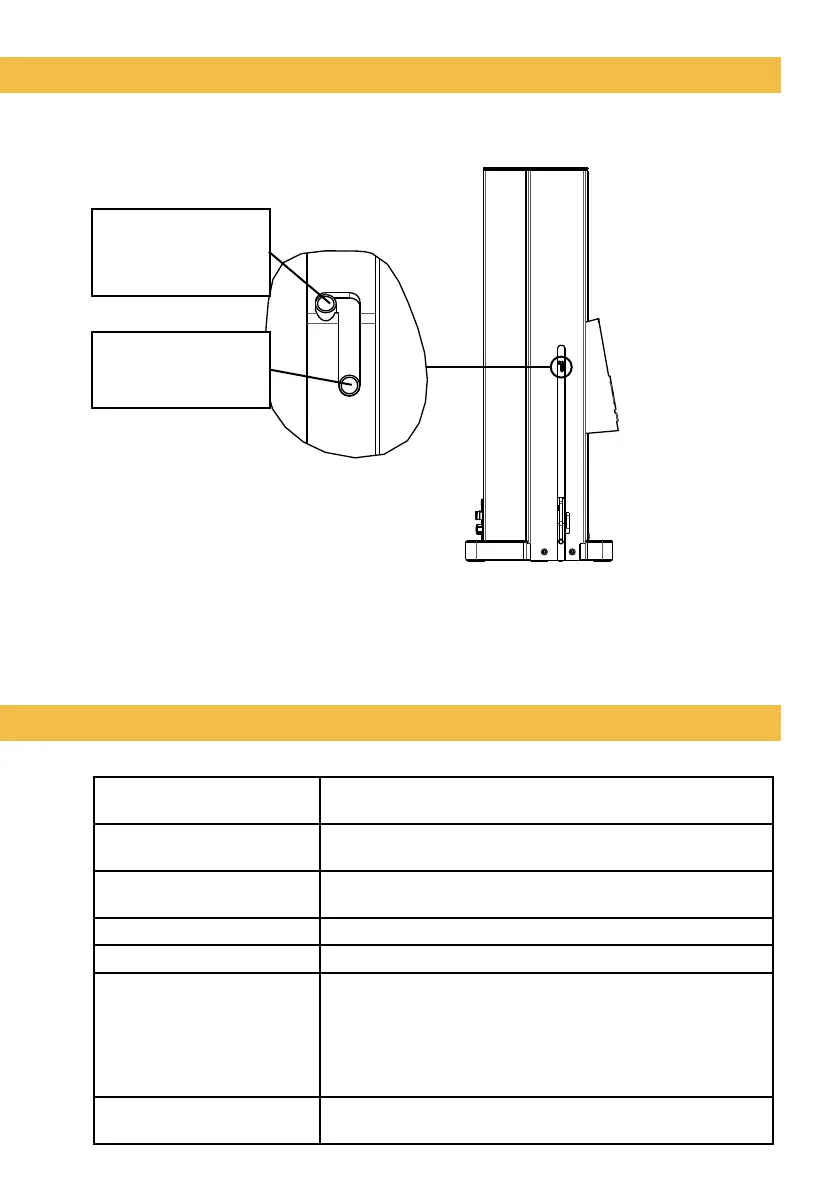

Ajustement du sélecteur
Le sélecteur de compensation de poids de la touche de mesure peut être
placé dans deux positions distinctes :
Le réglage de la position du sélecteur peut se faire à l’aide d’un tournevis 00
ou d’un stylo bille.
Messages d’erreur
Err0 Erreur de mesure du capteur principal. Quittancer par SET,
nouvelle prise de référence.
Err0.540 Erreur de mesure du capteur du bouton UP/DOWN. Relâcher
et quittancer par SET
Err0.550 Erreur de mesure du capteur relatif. Libérer la touche de
mesure et quittancer par SET
Err1 Erreur de parité dans une commande ASCII RS232 | USB
Err2 Commande RS232 | USB ASCII
Err6 Erreur lors de l’initialisation du centrage de la plage mesure.
Contrôler les points suivants, puis redémarrer l’instrument :
• est-ce que la touche de mesure se déplace librement ?
• le sélecteur pour la compensation du poids de la touche est-
il réglé correctement
? (voir chapitre « Ajustement du sélecteur »)
PrObE Touche de mesure bloquée. Libérer la touche de mesure (lors
de l’initialisation de l’instrument)
