Misurazione dei diametri e interassi
Introdurre il valore della costante prima di cominciare la misurazione di dia-
metri e interassi, successivamente premere il pulsante per avviare la
modalità di misurazione di diametri e interassi.
Questa modalità consente la misurazione da un riferimento, ma anche la
misurazione della distanza tra due assi.
Procedura:

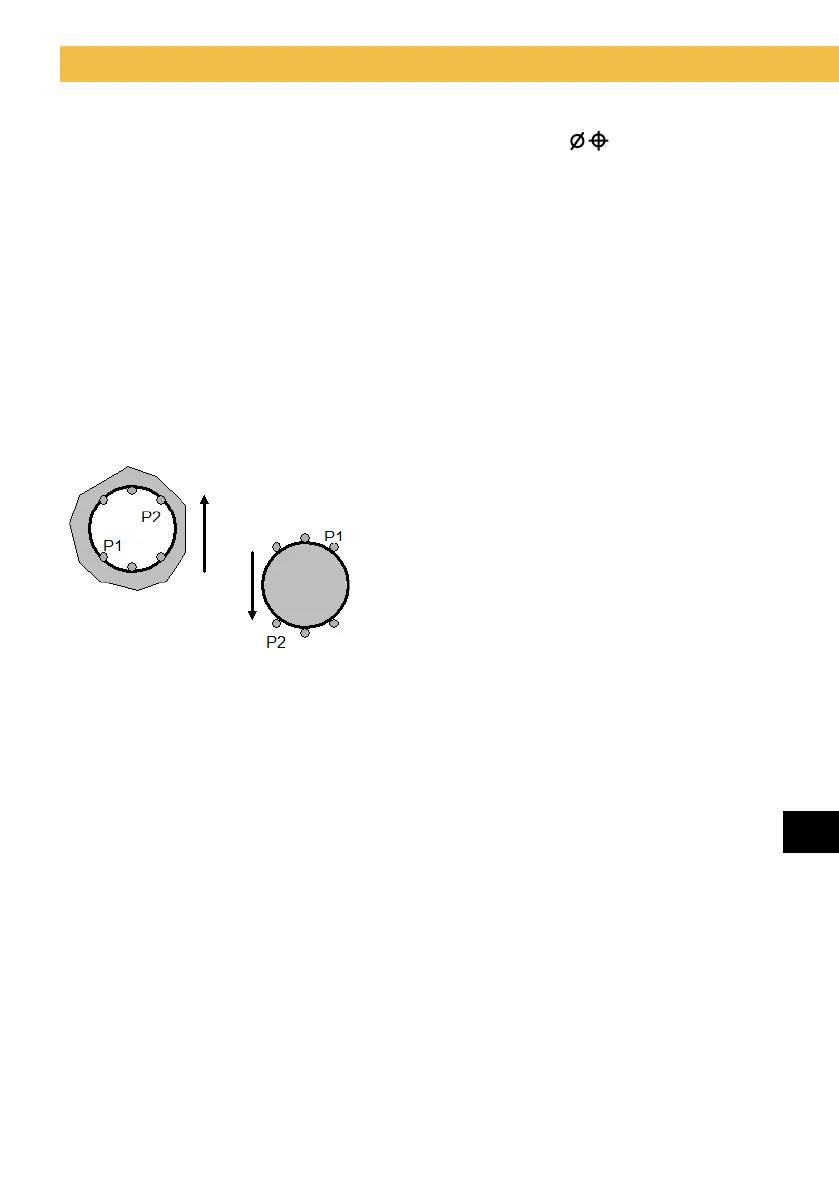

1. Spostare il carrello motorizzato, no
a quando la sonda si trova a un pun-
to P1, diminuito rispetto all'asse del
diametro (o dell'albero) da misurare
2. Spostare lo strumento Hi_Cal o l'e-
lemento lateralmente per la ricerca
del punto di inversione. Il valore del
punto di inversione è memorizzato
3. Spostare il carrello motorizzato no a
quando la sonda raggiunge il punto P2,
diminuito rispetto all'asse del diametro
(o dell'albero) utilizzando il pulsante UP/
DOWN o il pulsante FCT
1
e ripetere lo
spostamento laterale per ricercare il se-
condo punto di inversione. Il dispositivo
Hi_Cal visualizza il diametro e l'interas-
se simultaneamente.
FCT¹ L’utilizzo del pulsante FCT in modalità diametro comanda lo sposta-
mento del carrello motorizzato, a prescindere dalla funzione per la quale è
stato programmato. Al ne della misurazione del diametro, il pulsante FCT
ritrova automaticamente la funzione predenita.
Per misurare gli interassi, premere il pulsante SET per introdurre il centro del
diametro misurato come nuovo riferimento di misurazione, successivamente
misurare il secondo diametro.
Nota: la procedura è la stessa per la misurazione di diametri (interni o
esterni) e per le spalle. La sequenza di misurazione non è rilevante.
