88
CH-1400 Yverdon-les-Bains (Suisse)
Echelle
381 / 531 / 681
95
17
101
111
31
124 / 194 / 194
187 / 187 / 187
92 / 92 / 92
55
147 / 147 / 147
Ensemble général 150
2:5
Dess.:
08-Jun-20 DNi
Modèle:302_150_101{.prt/asm}
Liste de pces selon nomenclature:
-
A3
1/1
PM 302.150.101 -
Matière:
- - -
Chanfreiner:
Article:
M302-150-101
Trait. thermiques:
-
Masse / Volume:
44513824299.110 g
Trait. de surfaces:
-
Cotes non tolérancées selon SN EN 22768-1 / Classe f (fine), tolérances indiquées en 1/1000 mm
Indice Date Nom Modification
-

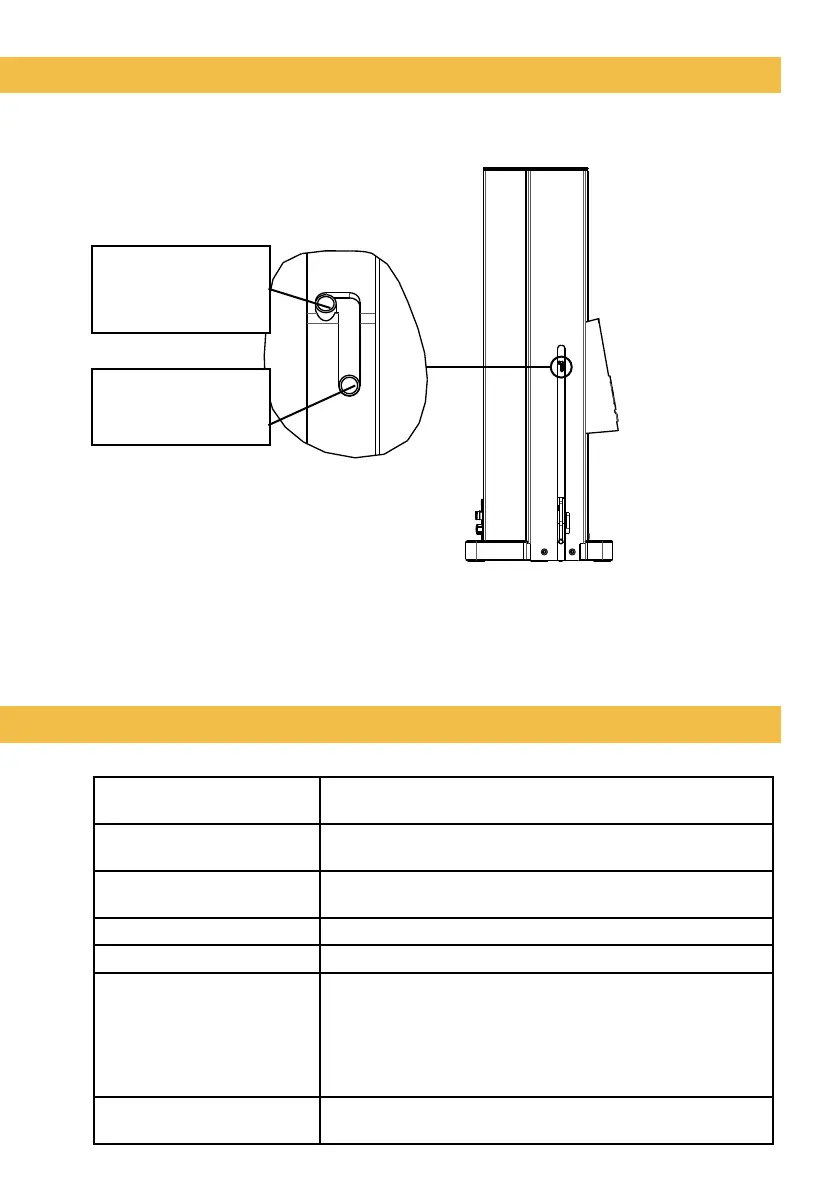

Regolazione del selettore
Il selettore di compensazione di peso della sonda può essere posizionato in
due posizioni distinte:
La regolazione della posizione del selettore può avvenire mediante un caccia-
vite 00 o una penna a sfera.
Messaggi di errore
Posizione alta:
utilizzo di supporti di
tasti (tasto lungo, 90°,
articolati
Posizione bassa:
utilizzo sonda standard
Err0 Errore di misura del sensore principale. Confermare tramite
SET, nuovo rubinetto di riferimento.
Err0.540 Errore di misurazione del sensore a pulsante UP/DOWN
Rilasciare e confermare tramite SET
Err0.550 Errore di misura del relativo sensore. Rilasciare il tasto di
misura e confermare con SET.
Err1 Errore di parità in un comando ASCII RS232 | USB
Err2 Controllo RS232 | USB ASCII
Err6 Errore durante l’inizializzazione della centratura del campo di
misura. Controllare i seguenti punti e riavviare lo strumento:
- La chiave di misura si muove liberamente?
- Il selettore per la compensazione del peso dei tasti è impos-
tato correttamente?
? (vedi capitolo «Regolazione del selettore»).
PrObE Tasto di misura bloccato. Rilasciare il tasto di misura (durante
l’inizializzazione dello strumento)
