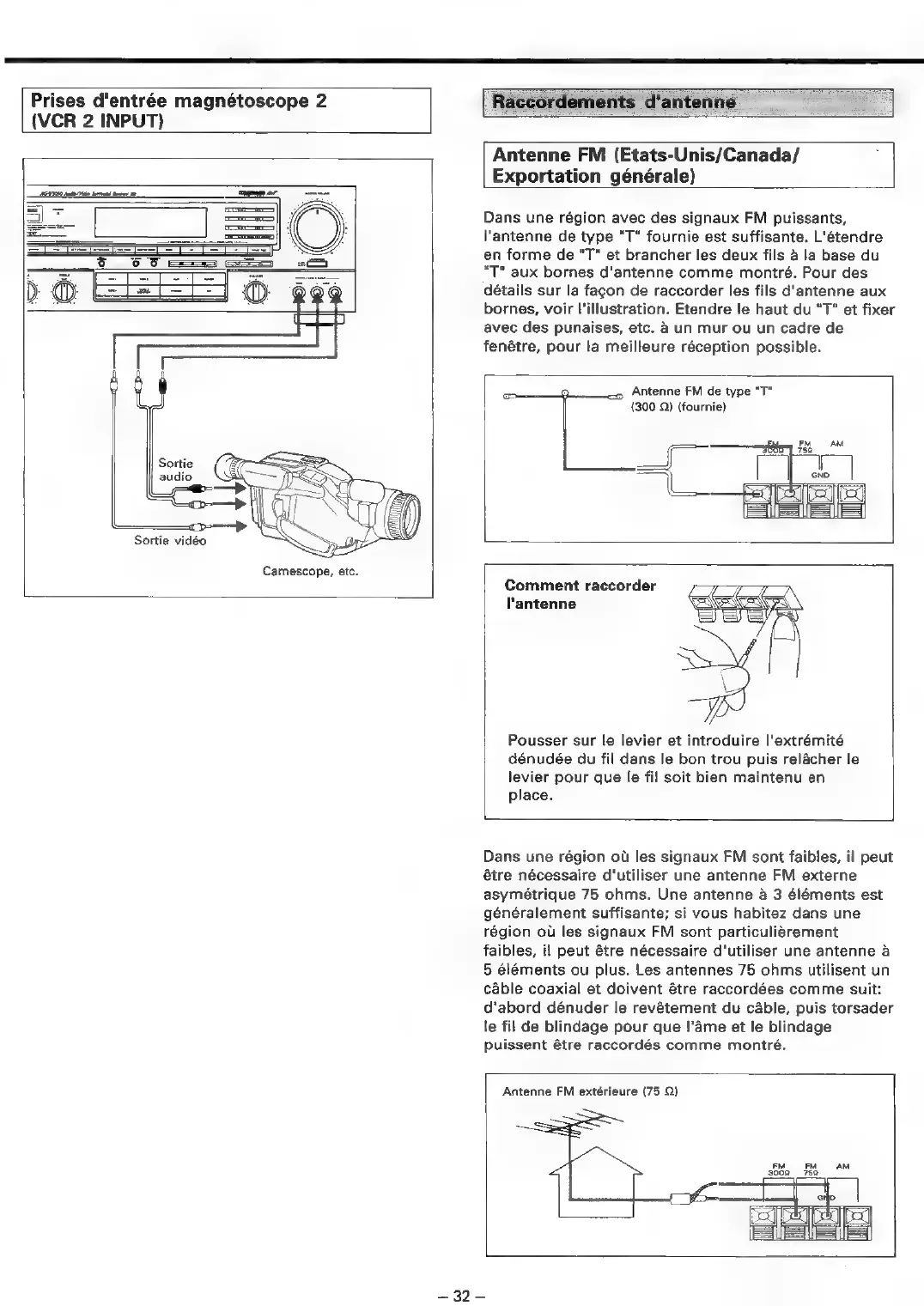

Prises d'entrée magnétoscope 2
(VCR 2 INPUT)
Sortie vidéo
Camescope, etc.
Raccordements d'antenne a
Antenne FM (Etats-Unis/Canada/
Exportation générale)
Dans une région avec des signaux FM puissants,
l'antenne de type "T" fournie est suffisante. L'étendre
en forme de "T" et brancher les deux fils 4 la base du
“T" aux bornes d'antenne comme montré. Pour des
détails sur la fagon de raccorder les fils d'antenne aux
bornes, voir l'illustration. Etendre le haut du "T" et fixer
avec des punaises, etc. 4 un mur ou un cadre de
fenétre, pour la meilleure réception possible.
Antenne FM de type “T"
(300 ) (fournie)
if
ee
Comment raccorder
l'antenne
Pousser sur le levier et introduire l'extrémité
dénudée du fil dans le bon trou puis relacher le
levier pour que le fil soit bien maintenu en
place.
Dans une région oU les signaux FM sont faibles, il peut
étre nécessaire d'utiliser une antenne FM externe
asymétrique 75 ohms. Une antenne a 3 éléments est
généralement suffisante; si vous habitez dans une
région ot les signaux FM sont particuligrement
faibles, il peut étre nécessaire d'utiliser une antenne a
5 éléments ou plus. Les antennes 75 ohms utilisent un
cable coaxial et doivent étre raccordées comme suit:
d'abord dénuder le revétement du cable, puis torsader
le fil de blindage pour que I'ame et le blindage
puissent étre raccordés comme montré.
Antenne FM extérieure (75 Q)
AM
FM FM
3002 752
si io
}| ea Lo]
— 32 —
