Teac MC-D800 - Collegamenti

254
V
Precauzioni durante i collegamenti
o Non accendere l'unità prima di aver terminato tutti i collegamenti.
o Leggere attentamente i manuali dei dispositivi che si collegano
e seguire le istruzioni durante il collegamento.
B
C
D
A
LLR

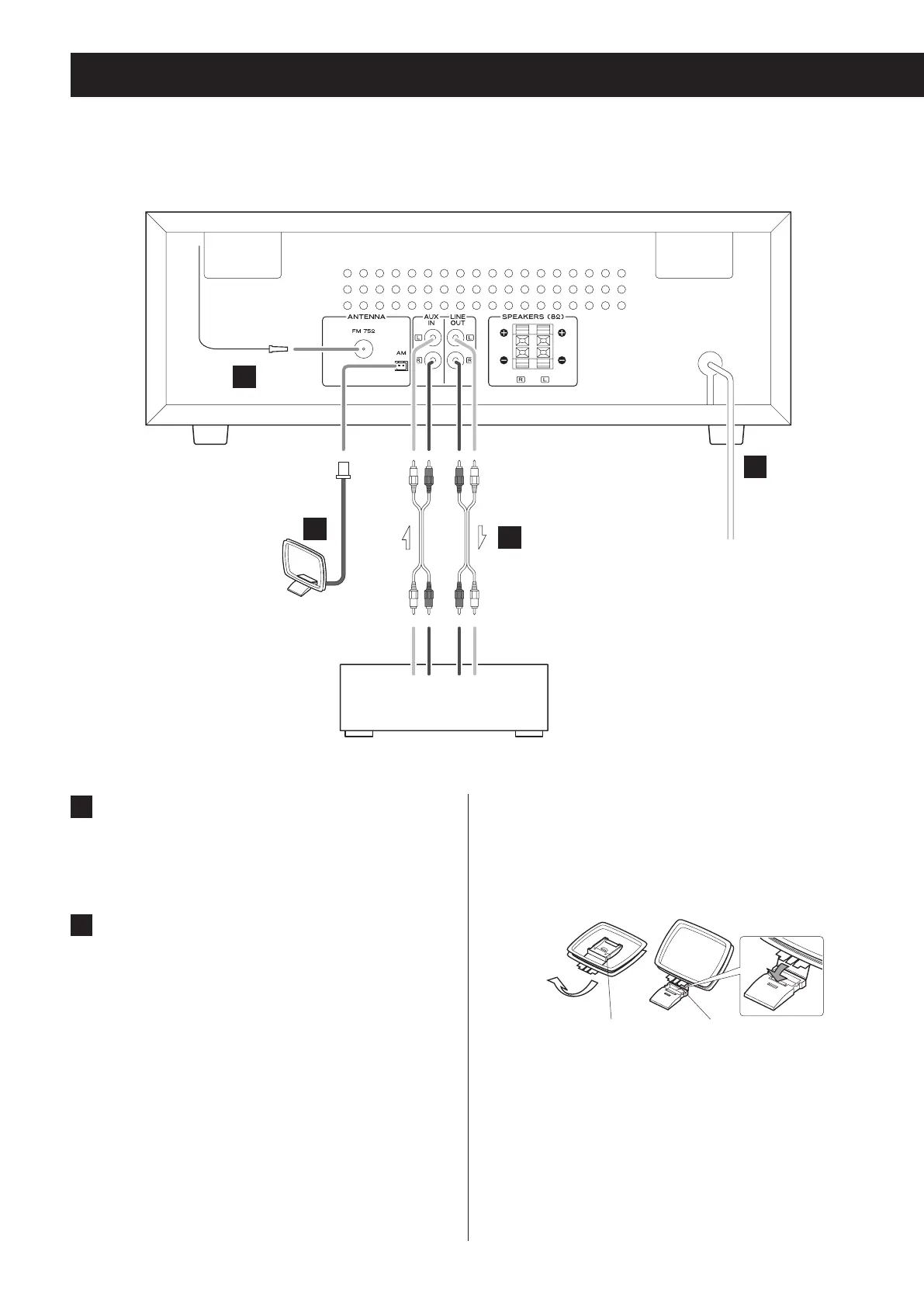

Collegamenti
A
Connettore antenna FM
Estendere l'antenna FM e fissarla nella posizione in
cui la ricezione è migliore (sul telaio di una finestra o
su una parete, per esempio).
B
Connettore antenna AM
Montare l'antenna AM a telaio inclusa e collegarla
alla presa antenna AM sul retro dell'unità.
Posizionare l'antenna nella posizione con la migliore
ricezione AM.
Assemblare l'antenna AM
Per assemblare l'antenna AM, ruotare la base in dire-
zione della freccia. Quindi, inserire l'aggancio nella parte
inferiore del telaio nella fessura della base.
Base dell'antenna Aggancio
1
2
Dispositivo di registrazione
Piastra a cassette, registratore di
CD ecc.
Prese di uscita
audio
Prese di
ingresso audio
Presa a muro
