74
V
Précautions lors des branchements
o Ne mettez sous tension qu’une fois tous les branchements effectués.
o Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous
faites les branchements.
B
C
D
A
LLR

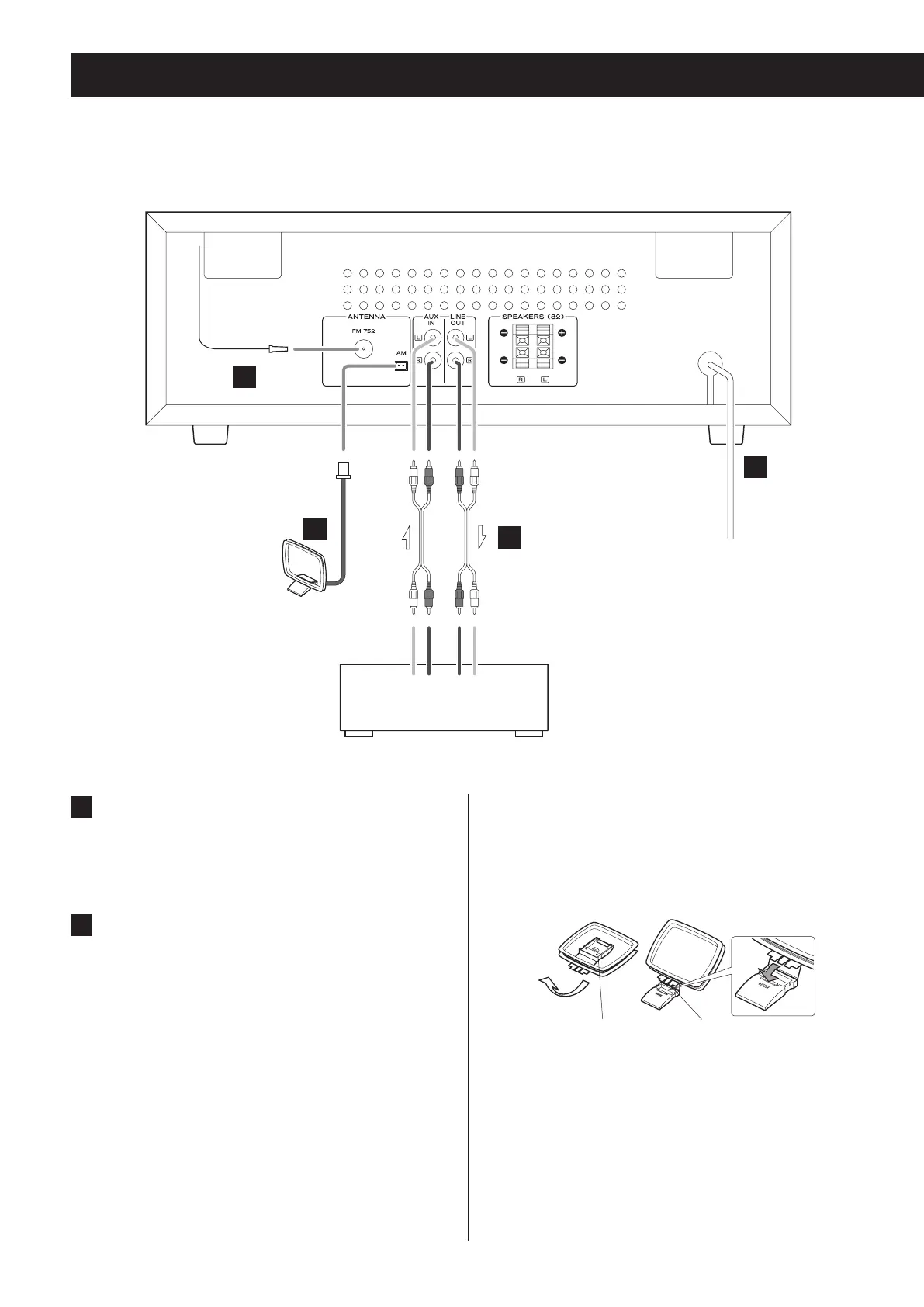

Branchements
A
Connecteur d'antenne FM
Déployez l'antenne FM et fixez-la à l'endroit où la
réception est la meilleure (sur un cadre de fenêtre
ou un mur, par exemple).
B
Connecteur d'antenne AM
Montez l'antenne cadre AM fournie et branchez-la à
la prise pour antenne AM à l'arrière de l'unité.
Placez l’antenne dans la position qui donne la meil-
leure réception AM.
Montage de l'antenne AM
Pour monter l'antenne AM, tournez le socle dans le sens
de la flèche. Ensuite, insérez la griffe du bas du cadre
dans la fente du socle.
Socle de l'antenne Griffe
1
2
Appareil d'enregistrement
Platine cassette, enregistreur de
CD, etc.
Prises de sortie
audio
Prises d'entrée
audio
Prise secteur
