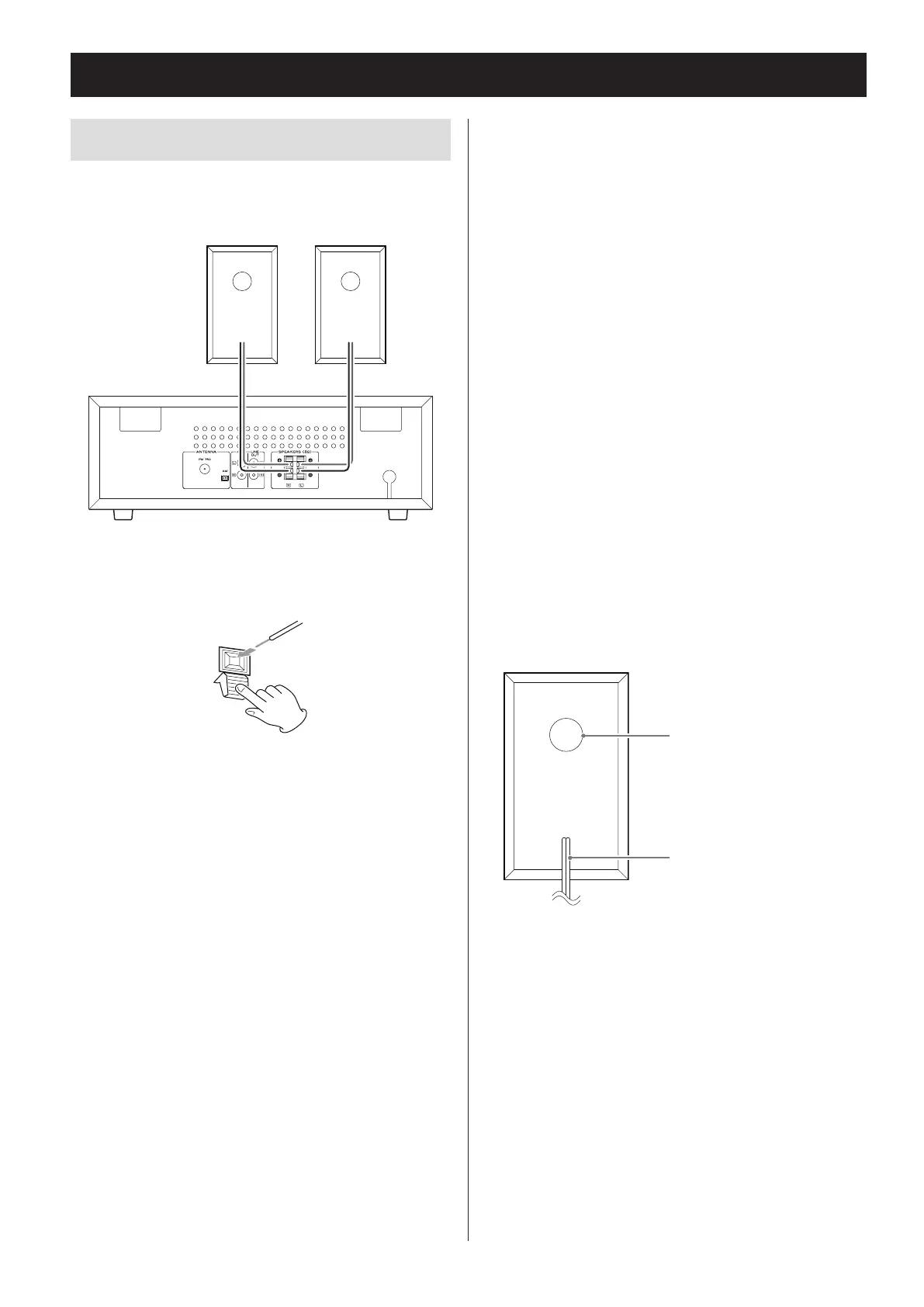

Branchement des enceintes
Branchez les câbles captifs des enceintes fournies aux
borniers pour enceinte de cette unité.
Enceinte droite Enceinte gauche
Tout en appuyant sur le levier, insérez l'extrémité du
câble (où le fil est dénudé). Relâchez le levier pour rac-
corder le câble d'enceinte.
Branchements (suite)
Branchez l'extrémité ¥ du câble d'enceinte portant le
repère rouge au bornier rouge pour enceinte de l'unité.
Branchez l'extrémité ^ sans repère du câble d'en-
ceinte au bornier noir pour enceinte de l'unité.
o Tirez doucement sur les câbles pour vous assurer
qu'ils sont fermement connectés.
o Vérifiez que seule la partie dénudée du câble est
insérée dans le bornier et que la gaine du câble ne
touche pas le bornier.
o Un court-circuit peut se produire si le conducteur
central dénudé à la pointe d'un câble d'enceinte
touche un autre câble ou bornier.
o Ne laissez jamais les câbles d'enceinte entrer en
court-circuit.
o Pour éviter tout bruit parasite, ne regroupez pas les
câbles d’enceinte avec les cordons d’alimentation ou
d'autres câbles.
Les enceintes fournies ont des évents de basses à l'ar-
rière. Placez les enceintes pour que ces évents ne soient
pas bloqués, par exemple par d'autres objets ou par les
murs.
Évent de basses
Câble d'enceinte
