Televes 7142 - Descripción de Conectores

Manual de instrucciones “DTR - 7142 ”
36
PIN TV
1 Salida audio (D)
2N/C
3 Salida audio (I)
4 Masa audio
5 Masa azul
6N/C
7 Salida azul
8 Tens. conmutac.
9 Masa verde
10 N/C
11 Salida verde
12 N/C
13 Masa rojo
14 Masa “Fast Blanking”
15 Salida rojo
16 Salida “Fast Blanking”
17 Masa video
18 Masa video
19 Salida video
20 N/C
21 Masa
20
18
16
14
12
10
8
6
4
2
1
3
5
7
9
1
13
15
17
19
21

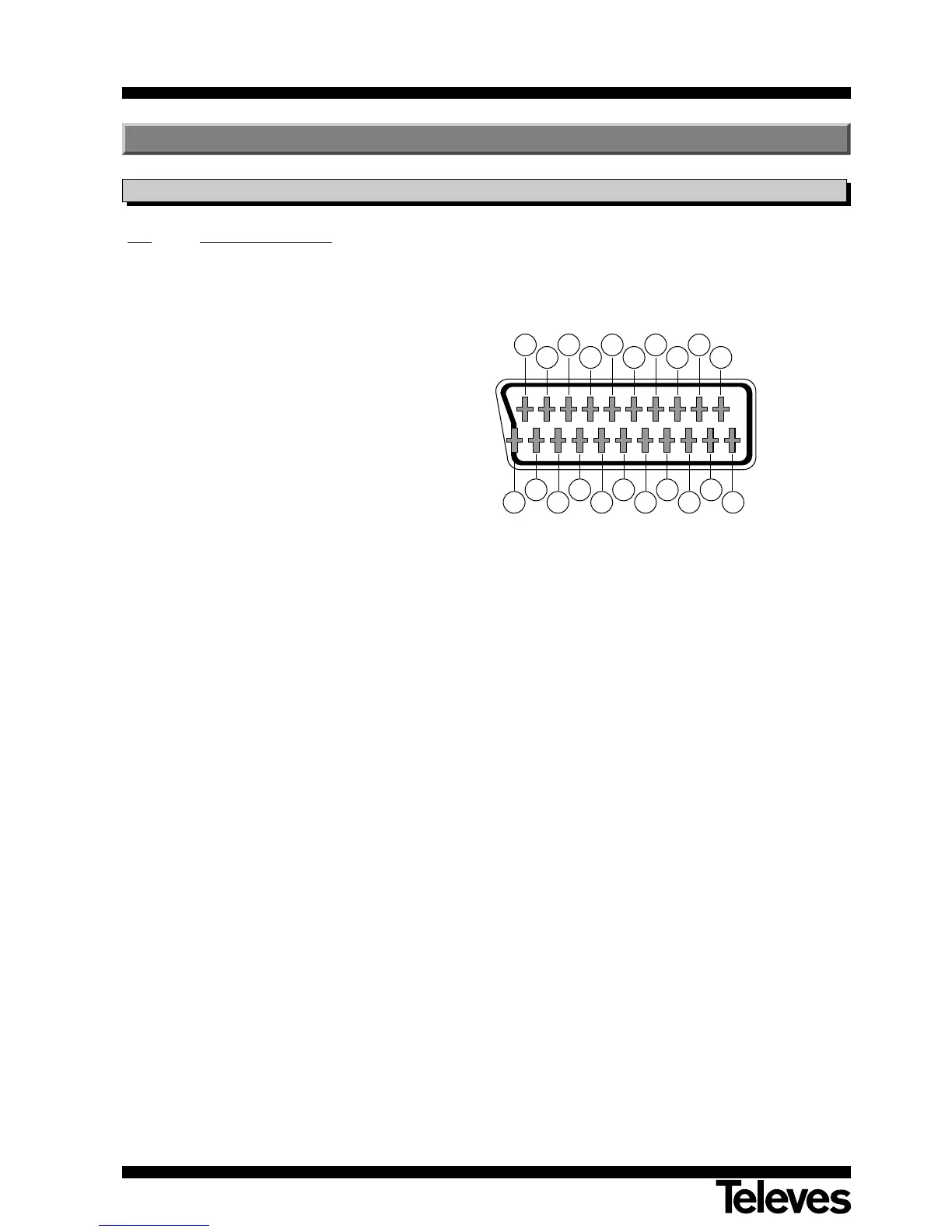

Descripción de conectores
Euroconector (salida SCART TV)
