12
5. Scheda elettronica
5.1 Layout indicatori LED

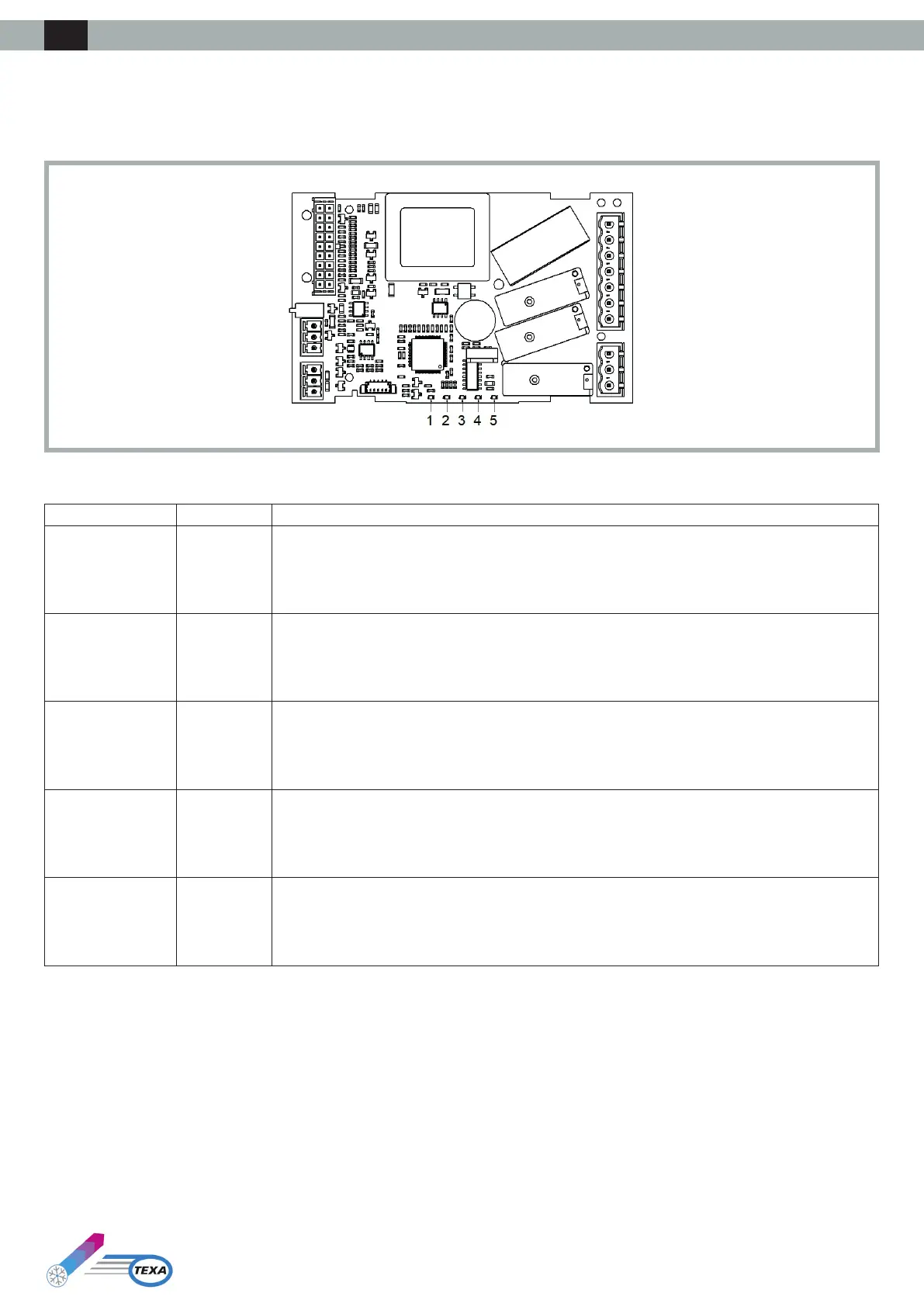

Il seguente disegno illustra il layout degli indicatori LED della scheda elettronica:
LaseguentetabellaillustrailsignicatodegliindicatoriLEDdellaschedaelettronica:
LED n° Colore Signicato
1 VERDE
LED ALIMENTAZIONE
- ON se il controllore è alimentato
- OFF se il controllore non è alimentato
2 VERDE
LED RUN
- ON se la regolazione è attiva
- OFF se la regolazione non è attiva
3 ROSSO
LED ALLARME
- ON se è in corso un allarme a riarmo manuale
- BLINK se è in corso un allarme a riarmo automatico
- OFF se nessun allarme è in corso
4 AMBRA
LED INTRABUS
- ON se è in corso una comunicazione Sequencing non funzionante tra due condizionatori
- BLINK se è in corso una comunicazione Sequencing tra due condizionatori
- OFF se nessuna comunicazione Sequencing è in corso
5 AMBRA
LED RS-485
- BLINK se è in corso una comunicazione RS-485
- OFF se nessuna comunicazione è in corso
ITA
