5.2 Connexions E/S

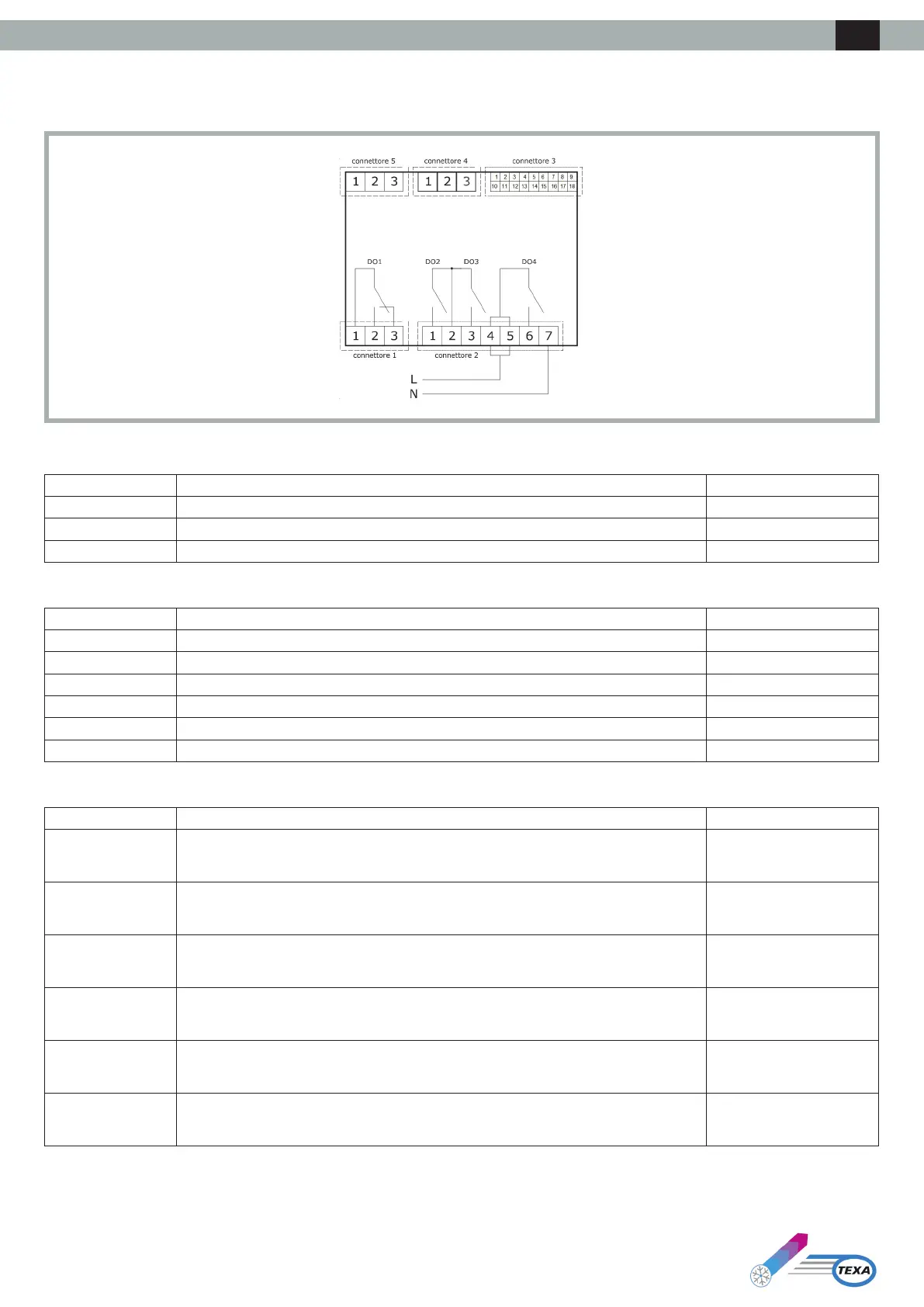

Le schéma suivant illustre la disposition des connexions E/S sur la carte électronique :
Le tableau suivant illustre la légende du CONNECTEUR 1 :
Partie Légende Fonction
1 Sortie numérique DO1 : commune [C1] Alarme
2 Sortie numérique DO1 (8 A SPDT) : normalement ouvert [NO1] Alarme
3 Sortie numérique DO1 (8 A SPDT) : normalement fermé [NC1] Alarme
Le tableau suivant illustre la légende du CONNECTEUR 2 :
Partie Légende Fonction
1 Sortie numérique DO2 (8 A SPST) : normalement ouvert [NO2] Ventilateur d’évaporation
2 Sortie relais numérique DO2 et D03 : commune [C23]
3 Sortie numérique DO3 (8 A SPST) : normalement ouvert [NO3] Ventilateur de condensation
4-5 Sortie numérique DO4 (16 A SPDT) : commune alimentation carte (115-230 VCC isolé) [L-C4]
6 Sortie numérique DO4 (16 A SPDT) : normalement ouvert [NO4] Compresseur
7 Alimentation de la carte (115-230 VCC isolé) [N].
Le tableau suivant illustre la légende du CONNECTEUR 3 :
Partie Légende Fonction
1 Sortie analogique AO1 (0-10 V/ PWM)
2 Entrée analogique IN1 (DI / NTC / 4-20 mA / 0-10 V / 0-5 V) Température / pression de
condensation
3 Entrée analogique IN2 (DI / NTC / 4-20 mA / 0-10 V / 0-5 V) Sonde de récupération
(température interne)
SONDE DE RÉGLAGE
4 Entrée analogique IN3 (DI/NTC) Sonde de température
externe
5 Entrée analogique IN4 (DI/NTC) Alarme générique (contact
micro-port)
6 Entrée analogique IN5 (DI/NTC) Relais de séquence des
phases
