5. Elektronikkarte
5.1 Layout LED-Anzeigen

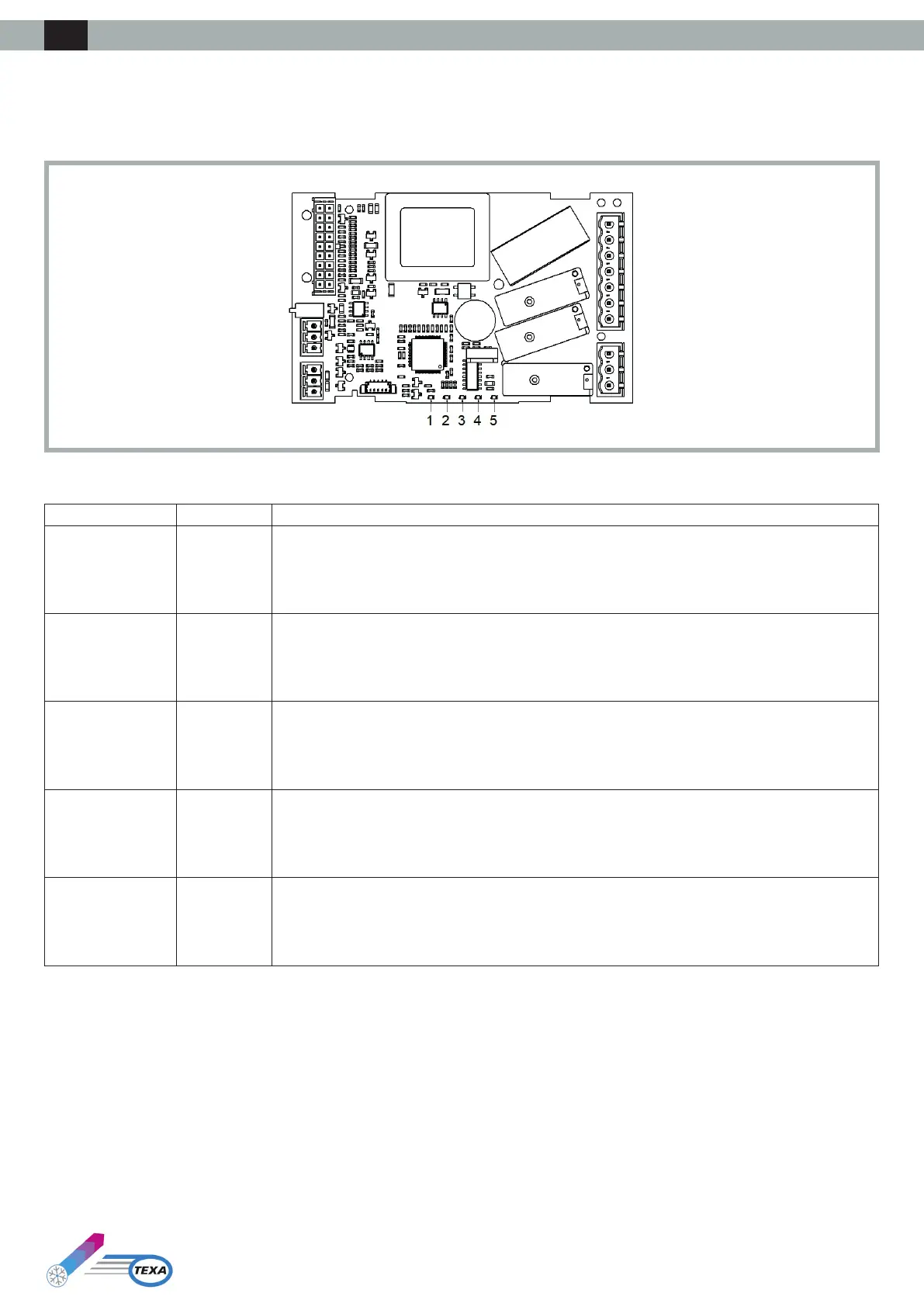

Folgende Zeichnung veranschaulicht das Layout der LED-Anzeigen der Elektronikkarte:
Folgende Tabelle veranschaulicht die Bedeutung der LED-Anzeigen der Elektronikkarte:
LED Nr. Farbe Bedeutung
1 GRÜN
LED STROMVERSORGUNG
- ON wenn der Regler angeschaltet ist.
- OFF wenn der Verdichter nicht angeschaltet ist.
2 GRÜN
LED RUN
- ON wenn die Einstellung aktiviert ist.
- OFF wenn die Einstellung nicht aktiviert ist.
3 ROT
LED Alarme
- ON wenn ein Alarm mit manueller Rücksetzung aufgetreten ist.
- BLINKEN wenn ein Alarm mit automatischer Rücksetzung aufgetreten ist.
- OFF wenn kein Alarm aufgetreten ist.
4
BERNSTEINFARBEN
LED INTRABUS
- ON bei einer nicht funktionierenden sequenziellen Kommunikation zwischen zwei Kühlgeräten.
- BLINKEN bei einer sequenziellen Kommunikation zwischen zwei Kühlgeräten.
-OFFwennkeinesequenzielleKommunikationstattndet.
5
BERNSTEINFARBEN
LED RS-485
- BLINKEN bei einer RS-485-Kommunikation.
-OFFwennkeineKommunikationstattndet.
