1. Avertissements génériques
Ce manuel, ainsi que le reste de la documentation papier/numérique, font partie intégrante du produit.
Mettre cette documentation à la disposition de toutes les personnes utilisant le produit et du personnel d’entretien autorisé.
AVERTISSEMENT
Ne pas utiliser le contrôleur pour des fonctions autres que celles décrites ci-dessous, ni comme dispositif de sécurité.
ATTENTION
Vérier les limites d’application.
ATTENTION
Couper l’alimentation de l’appareil avant toute opération d’entretien.
INFORMATION
En cas de dysfonctionnement ou de panne, contacter immédiatement TEXA INDUSTRIES S.r.l. par communication écrite.
INFORMATION
TEXA INDUSTRIES S.r.l. décline toute responsabilité en cas de panne ou de dysfonctionnement dus au non-respect des instructions fournies.
2. Informations générales
Le TX-i40 est un microcontrôleur adapté aux applications sur les unités de réfrigération à température normale ; il se compose d’une carte de contrôle
électroniqueinstalléedanslazoned’évaporationetd’una󰀩cheurpourlagestionetlacongurationdudispositif.

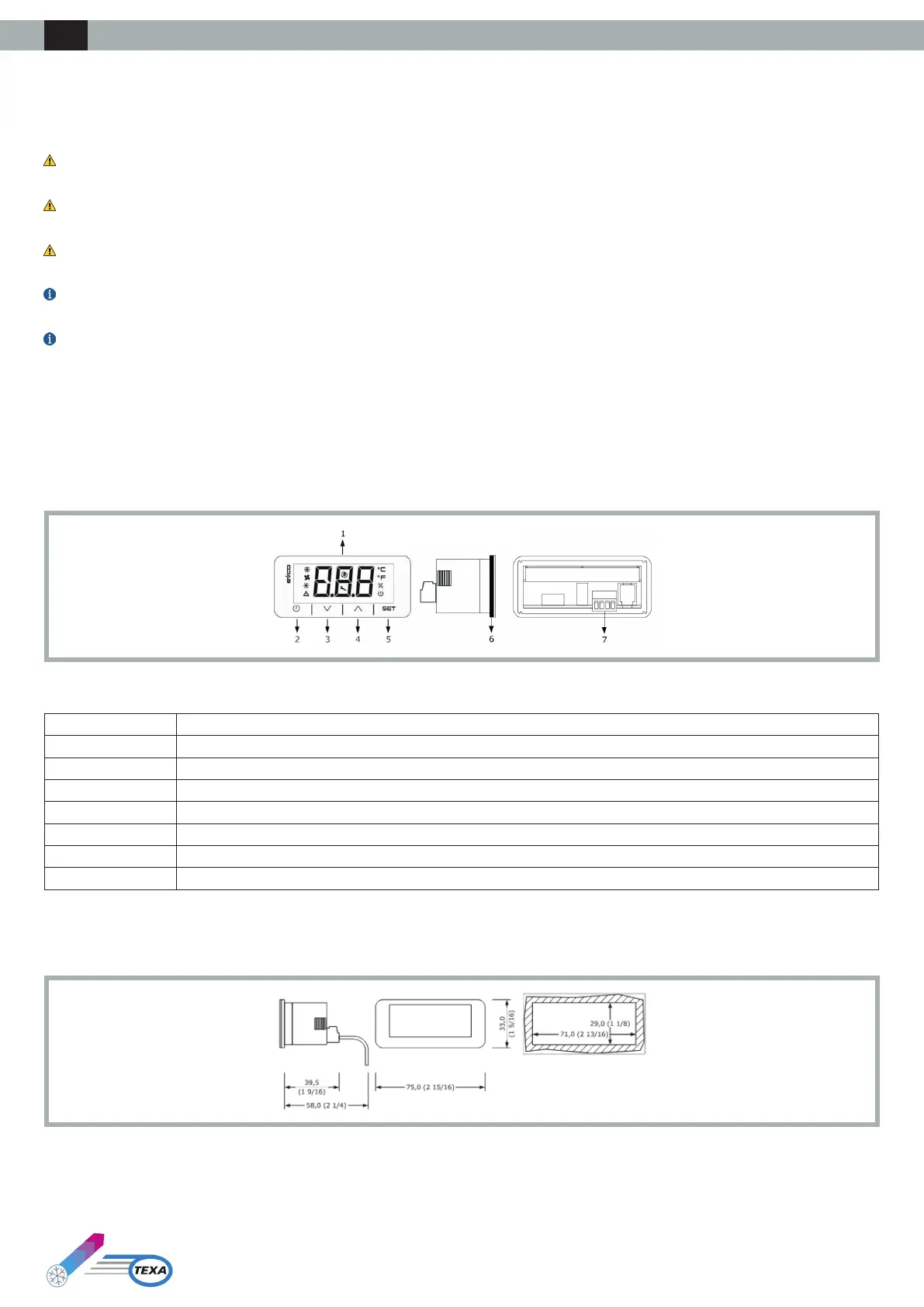

2.1 Description de l’a󰀩cheur du TX-i40
Leschémasuivantillustreladispositiondel’a󰀩cheurduTX-i40:
Letableausuivantillustrelalégendedespartiesdel’a󰀩cheurduTX-i40:
Partie Description
1 A󰀩cheur
2 Touche marche/arrêt ou touche ON/Veille
3 Touche de décrément ou touche BAS.
4 Touche d’incrément ou touche HAUT.
5 TouchedecongurationoutoucheSET
6 Joint
7 Bornier pour le raccordement rapide de l’alimentation et du port INTRABUS
2.2 Dimensions et installation
Leschémasuivantillustrelesdimensionsdel’a󰀩cheurduTX-i40;lesdimensionssontenmm(po).
