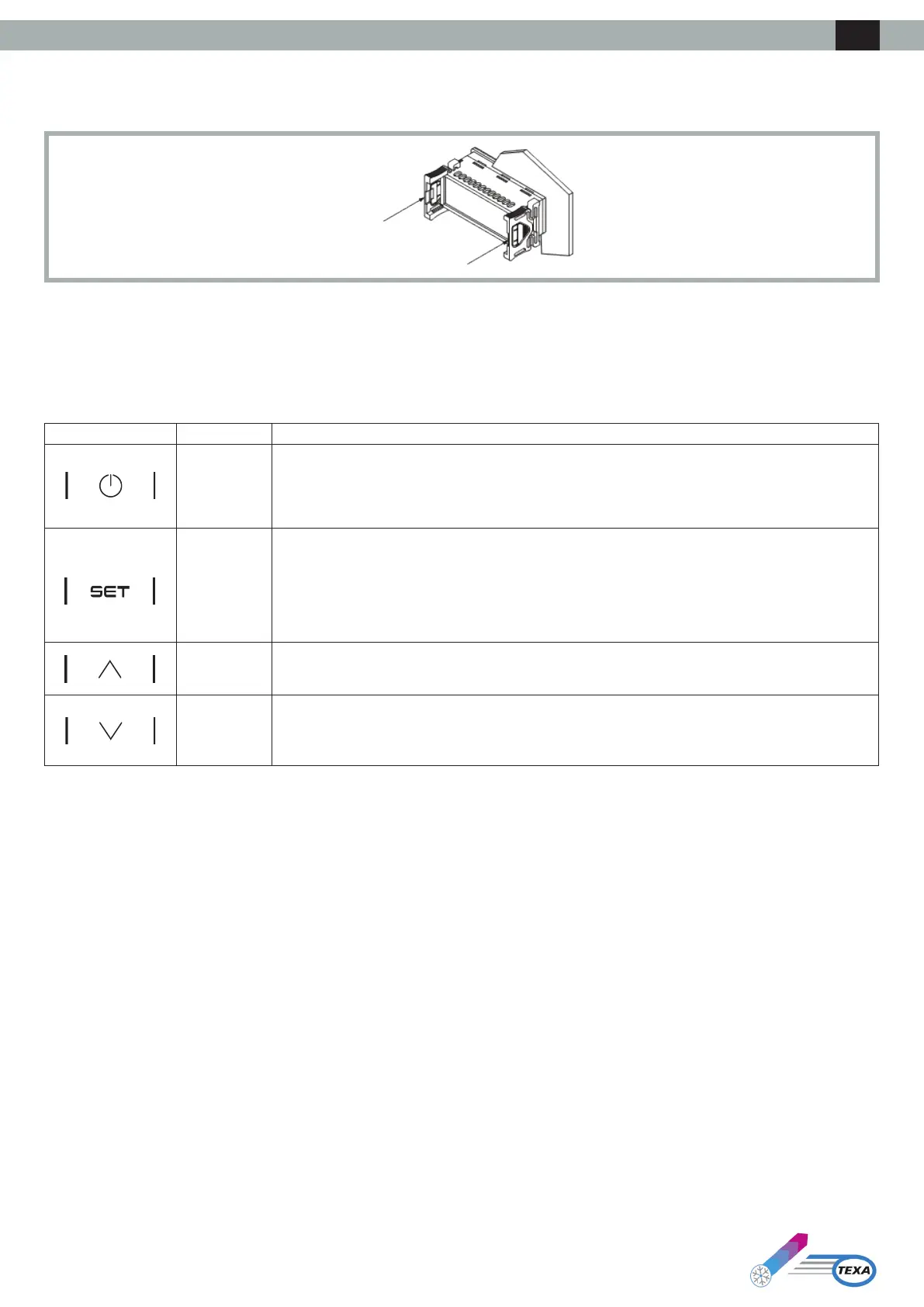

Es handelt sich um ein Tafeleinbau-Gerät. Die Befestigungsbügel sind im Lieferumfang enthalten. Die Dicke der Tafel muss zwischen 0,8 mm und 2,0 mm
(1/32 und 1/16 in) liegen.
3. Benutzerschnittstelle
3.1 Tastatur
3.1.1 Tastenfunktionen
Folgende Tabelle veranschaulicht die Funktionen der Tasten des Geräts:
Taste Bezeichnung Funktion
ON/Stand-by
• Ein langes Drücken schaltet das Gerät an oder aus und führt zurück zur Hauptseite, wenn ein internes
Menü angezeigt wird.
• Ein kurzes Drücken während der Einstellung der Parameter bricht die Bearbeitung ab und hat die
Funktion einer „Zurück“-Taste.
SET
• EinlangesDrückenermöglichtdenZugri󰀨aufdasEinstellungsmenü.
• EinkurzesDrückenermöglichtdendirektenZugri󰀨aufdasMenüzurEinstellungdesSollwerts(Einstellungsmenü).
• Ein einmaliges Drücken bestätigt die Bearbeitung.
• Bei der Navigation innerhalb des Menüs hat sie die Funktion einer „Enter“-Taste.
UP
• Ein langes Drücken ermöglicht das Springen innerhalb der Menüs.
• Ein langes Drücken auf der Hauptseite sorgt für die Rückstellung des Filterstundenzählers.
DOWN
• Ein langes Drücken ermöglicht das Springen innerhalb der Menüs.
• Ein langes Drücken auf der Hauptseite ermöglicht das Sperren (Loc)/Entsperren (UnL) der Tastatur.
3.1.2 Prüfsequenz über die Tastatur
Die Prüfsequenz erfolgt über das Menü Prüfung CoL, indem der Parameter auf ON gestellt wird.
Nachfolgend die Prüfsequenzphasen:
1) Prüft, ob der digitale Eingang IN4, der als „Allgemeiner Alarm (NO)”konguriertwurde,geschlossenist.
2) Aktivierung des Verdampferlüfters (PUM).
3) Aktivierung des Verdichters (COM).
4) Aktivierung des Kondensatorlüfters (PUM).
5) Nach der Aktivierung des Kondensatorlüfters bleiben die beiden Lüfter des Verdichters 3 Minuten lang in Betrieb.
6) Nach 3 Minuten ist die Prüfsequenz abgeschlossen.
DiePrüfsequenzkannvorabseitensdesBedienersmitderÖ󰀨nungdesdigitalenEingangsIN4(durchdieÖ󰀨nendesexternenKontaktszwischenPin4-5
desAlarmanschlusses)beendetwerden.DurchdasÖ󰀨nendiesesdigitalenEingangswerdenalleVerbraucherab-unddasAlarmrelaisDO1 (zwischen
den Pins 1-2-3 des Alarmanschlusses) umgeschaltet. Der Bediener schließt dann wieder den digitalen Eingang IN4 und der Regler verlässt die Prüfse-
quenz.
