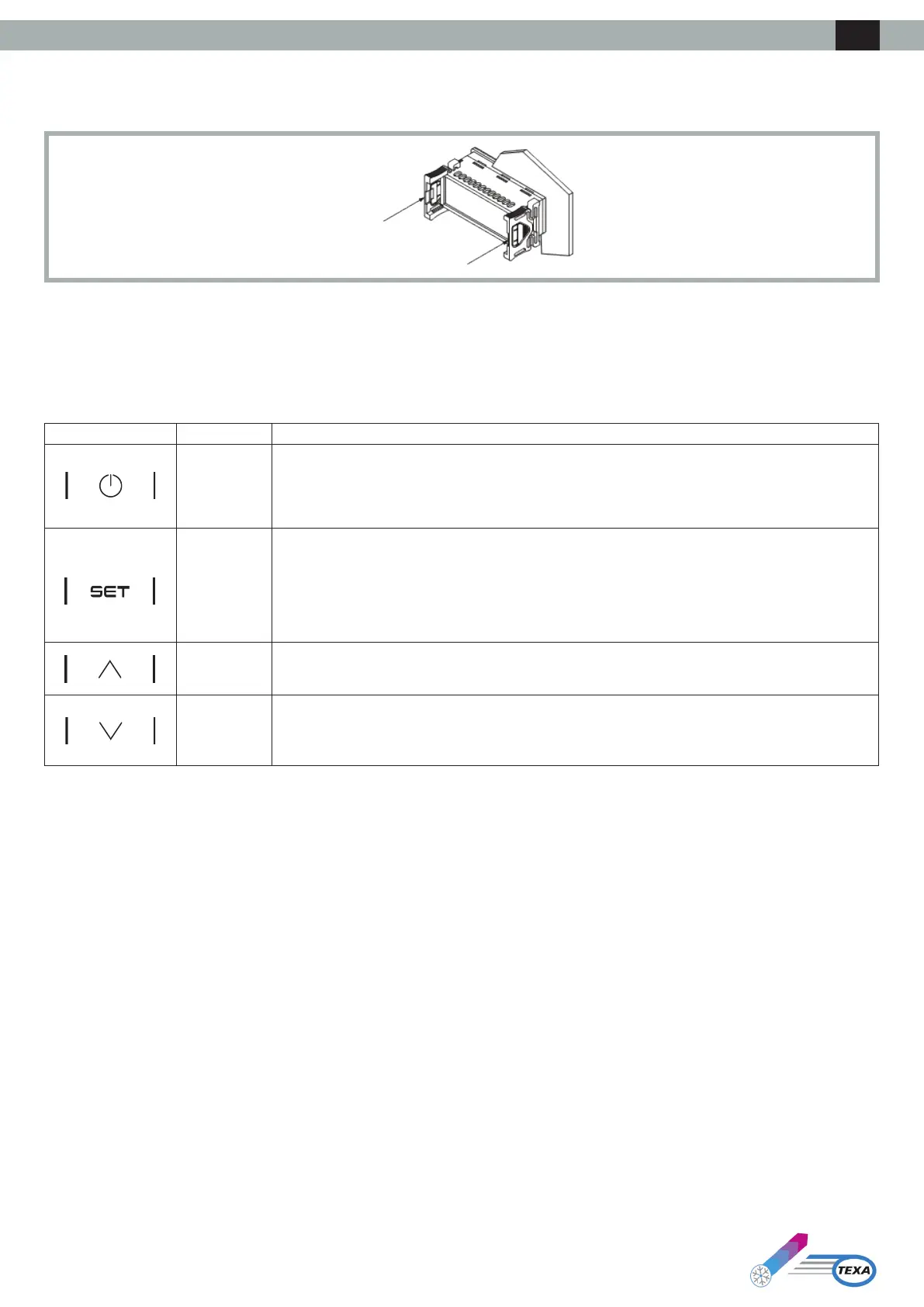

Está prevista la instalación con panel, con los soportes a presión suministrados. El grosor del panel debe estar comprendido entre 0,8 y 2,0 mm (1/32 y
1/16 in).
3. Interfaz del usuario
3.1 Teclado
3.1.1 Funciones de las teclas
La siguiente tabla muestra las funciones de las teclas del dispositivo:
Tecla Nombre Función
ON/Stand-by
• Una pulsación larga enciende o apaga el dispositivo y vuelve a la página principal si se está
mostrando un menú interno
• Unapulsacióncortadurantelaconguracióndelosparámetrosanulalaediciónytienelafunciónde
tecla «Volver»
SET
• Unapulsaciónlargapermiteentrarenlosmenúsdeconguración
• Una pulsación corta permite entrar directamente en el menú para ajustar el punto de ajuste (Menú Set)
• Unasolapulsaciónconrmalaedición
• Durante la navegación por el menú tiene la función de tecla «Enter»
UP
• Una pulsación corta permite desplazarse por los menús
• Unapulsaciónlargadesdelapáginaprincipalpermiteponeraceroelcontadordehorasdelltro
DOWN
• Una pulsación corta permite desplazarse por los menús
• Una pulsación larga desde la página principal permite bloquear (Loc)/desbloquear (UnL) el teclado
3.1.2 Secuencia de prueba desde el teclado
La secuencia de prueba se activa entrando en el menú de prueba CoL y estableciendo el parámetro en ON.
Las fases de la secuencia de prueba son:
1) Comprobación de que la entrada digital IN4,conguradacomo«Alarmageneral(NO)» esté cerrada.
2) Activación del ventilador evaporador (PUM).
3) Activación del compresor (COM).
4) Activación del ventilador condensador (FAn).
5) Después de activar el ventilador condensador, permanecen activos los dos ventiladores y el compresor durante 3 minutos.
6)Transcurridos3minutos,nalizalasecuenciadeprueba.
EloperadorpuedenalizaranticipadamentelasecuenciaconlaaperturadelaentradadigitalIN4 (abriendo el contacto externo entre los pines 4-5 del
conector de alarmas). Al abrir esta entrada digital, se apagan todas las cargas y conmuta el relé de alarma DO1 (entre los pines 1-2-3 del conector de
alarmas). A continuación, el operador cierra de nuevo la entrada digital IN4 y el regulador sale de la secuencia de prueba.
